BTSW600微气象站规格书

微气象站BTSW600是一个结构紧凑、高精度的传感器,提供六个气象参数,BTSW600可测量风速,风向,大气压力,大气温度,相对湿度和太阳总辐射。传感器采用IP66级外壳,BTSW600采用9~36伏直流电供电并配有6针的M16连接器供安装。环境要求工作温度:-50℃~+85℃储存温度:-50℃~+85℃工作湿度:0-100%海拔高度:0~4000......

全国热线

400-839-1983

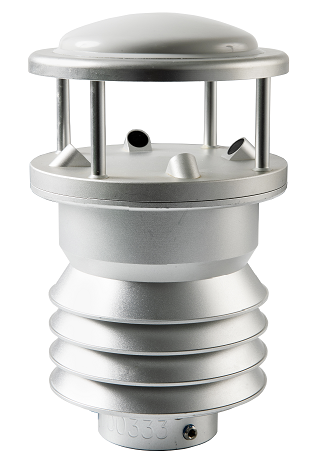

1607752444(1)

微气象站BTSW600是一个 结构紧凑、高精度的传感器,提供 个气象参数, BTSW600可测量风速,风向,大气压力,大气温度,相对湿度 和太阳总辐射 。传感器采用IP66级外壳 BTSW600 采用9~ 36 伏直流电 供电并配有6 针的M 16 连接器供安装。

环境要求

工作温度:-50℃~+85℃

储存温度:-50℃~+85℃

工作湿度:0-100%

海拔高度:0~4000m

外壳材质:阳极氧化铝合金

供电电源:9~36V DC

加热电流:上限10A,默认 3A

加热功率:上限240W, 默认为72W (可设置)

输出信号类型:RS-485

防护等级:IP66



测量范围:0~75m/s

耐受风速:80m/s(30分钟)

分辨率:0. 1m/s

度:±0.2m/s (0-10m/s)、±2% (>10m/s)

  风向

测量范围:0~360°

分辨率:

度:±1°

  空气温度

测量范围:-50~85

分辨率:0.1℃

度:±0.2

  空气相对湿度

测量范围:0-100%(0~80℃)

分辨率:1%

度:±2%RH

  气压

测量范围:200-1 200hPa

分辨率:0.1 hPa

度:±0.5 hPa(-10℃~50℃)

  雨强

测量范围:0-24mm/min

分辨率:0.1mm/min

度:0.5mm/min

  降雨量

测量范围:0-2048mm

度:0.5mm

累计:2048mm(出厂为 0mm,检测有雨时开始累加,累加到2048mm ,雨量清零,再次测量累加,以此类推)

2.4 设备尺寸


1607752494(1)

2.5 接口要求

电缆接口:电缆采用航空插头与微气象站本体连接,接口定义如下表



微气象站连接头和 电缆引线

连接头引脚

电缆线标记

定义

功能

1

预留

白色

加热VDC+

2

预留

棕色

加热GND

3

电源

电源VDC+

4

GND

5

RS485A

RS485A

6

RS485B

橙色

RS485B

壳体

外屏蔽地 铜网

注:以上1~6脚是指电缆的输出端的线号定义

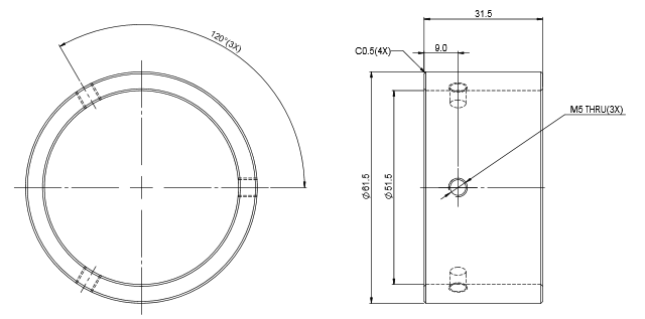

安装接口:安装于直径为50mm的气象桅杆上,用3枚紧定螺钉固定,安装固定底座采用高规格铝合金制造,紧定螺钉材质为不锈钢,尺寸M8*15,安装支架尺寸图如下:


1607752542(1)
