今天给大家分享涡街流量计参数设置,这面我会从外观、菜单、拨码开关、常见问题四个方面给大家详细的介绍,如果在中间遇到看不明白的或者不懂的可以和我联系，我远程指导帮您解决。那么下面我们就开始今天的分享。

一、外观介绍

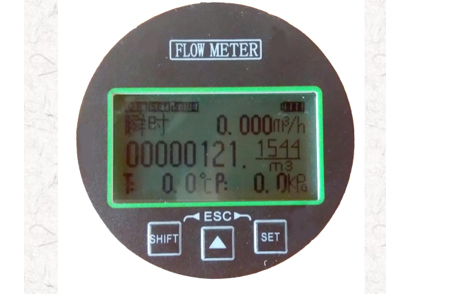

A、按键 该线路板通过外观可以发现有三个按键存在，它们的功能是：

SHIFT： a、 切换屏幕。可以在主界面按这个切换到菜单屏幕。

b、 切换菜单项目，在菜单屏幕按这个键可以切换不同菜单。

c、 位移键，在参数设置中，可以用这个按键移位。

d、 退出，在参数设置内，不具有位移项目内按这个按键可以退出菜单项目。

∆： 数字项目加功能，在可以输入数字的项目按这个可以调整数字大小，数字大小可循环显示出来。比如当前显示 6，可以按 2 次显示为 8，或再多按 3 次显示为 1。

SET： a、 确认功能，主要是修改参数后按这个按键可以确认参数

b、 切换菜单，在参数设置中，直接按该键可以切换到其他参数，参数列表循环显示。

B、显示

1、左上角显示提示行：正常情况显示 OK，SET 和 SAVE，如果参数有明显的错误时会显示 ERR

2、右上角显示状态：一般电池的显示电量，4-20mA 输出的会显示电流值。

3、第2排显示瞬时值：由瞬时提示字、瞬时值和当前单位组成。

4、第3排显示累计值：由累计值整数部分、四位累计小数部分和单位组成。

5、第4排为温度和压力状态：左侧为温度标志、温度值和温度单位组成，右侧为压力标志、压力值和压力单位组成。

二、菜单及参数设置

A、菜单结构

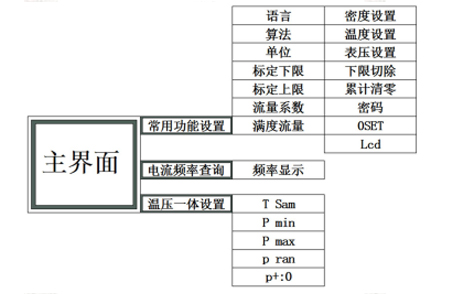

下图所示菜单项目，主菜单分为三个分菜单：

1、常用功能设置：该菜单用于仪表基本参数设置。

2、电流频率查询：该菜单项目为查看频率和电流输出

3、温压一体设置：该菜单项目为设置温压补偿时进行温度和压力校验功能，一般不允许轻易改动的项目。

B、菜单项目

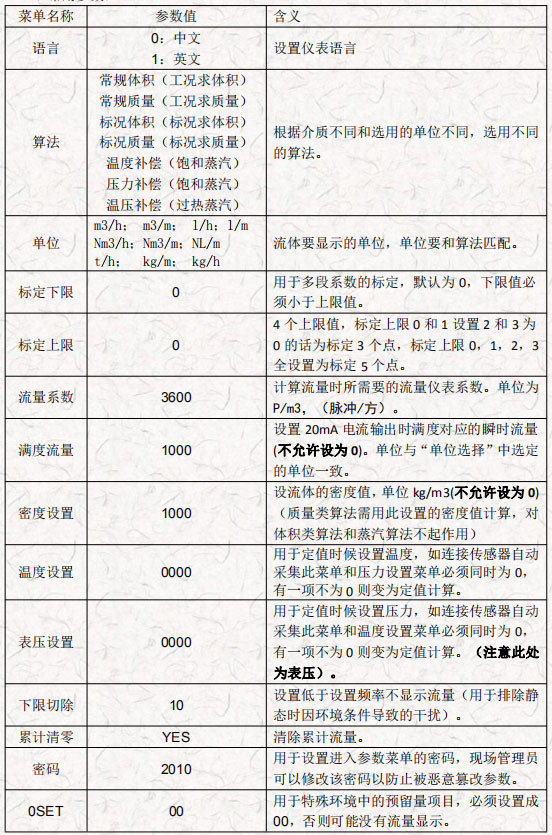

1、常用参数：

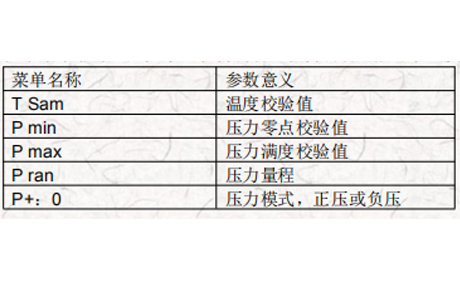

2、温压一体菜单：

注意：以下菜单非专,业人员禁止私自调动，私自调动可能导致温度压力不准。

三、拨码开关设置

涡街流量计通过调节拨码开关来调节不同口径的仪表性能，在涡街流量计共计 5 组拨码开关，其位于显示屏下面的主板上，旁边分别标注：GB(4 组)、SB(4 组)、K1、K2、K3 的印刷字样GB 和 SB 为四组拨码，其作用是信号增益，可以简单理解为灵敏度，正常出厂 GB 为1、2 为 on，SB 为 3 为 on，其意义为

在正常使用时，采用拨码位对应的值的和为单位，和值越大灵敏度越高。

K1、K2 和 K3 的作用为信号滤波，他们的每个含义均有不同，这里提供常用口径和介质对应的设置值，当然，由于仪表本身方面的差异，可能出厂时和下表略有不同

四、常见问题

1、现场仪表频率变化量较大，排除方法：

A.首先检查直管段是不是满足要求，气体的可以放宽保证前 10D 后 5D 的直管段就可以，液体直管段不满足要求影响较大，直管段不够长建议更改安装位置。B.现场可能有电磁干扰，方法：加强滤波功能，把灵敏度调低，通过打拨码开关实现。C.现场流量太小，低于仪表下限，例如:300口径的插入式测气体，下限是 1500m3 /h,但现场指示 500 m 3 左右的瞬时流量，因为流量处于下限，数值不成线性变化，可通过更改仪表系数提高流量(不建议使用)。D.测液体有脉动流也会出现类似的情况。

2、现场有 50HZ 的干扰，一般是屏蔽线未接地。

3、现场无流量信号。A.仪表小信号切除过大，可到参数设置里修改;B.电源未接好，不通电;C.流量很低达不到信号触发点;D.4-20mA 输出的表出厂前未设置量程。

4、实际流量增大，可仪表显示减小，检查现场工况原因( 如管道工艺等)。

5、实际流量减小，可仪表显示增大，大部分是管道震动或者是安装时垫片不在管道中,心点，应重新安装仪表。

6、同工况的仪表显示不一致，相差较大,A.客户的经验值是错的，或者是工况有差别，例如管道走向的问题，直管段的问题,震动的问题等;B.参数客户修改过;C.工况流量太低，下限不成线性;D.温压补偿的表，温度压力出现故障。

7、4-20mA 输出的仪表，显示和系统显示不一致。A.参数设定的单位不一致，或者量程没有对应一致;B.4-20mA 输出线缆过长(超过 1000 米)，损耗大。

8、仪表显示的流量与实际相差很大，大部分原因是参数设置单位的问题。

9、仪表静态有流量大部分是现场管道有震动造成，对管道采取减震措施或降低仪表灵敏度可减轻或消,除。

以上关于"涡街流量计参数设置"的全部内容，希望可以帮助到大家!
