微米级精准，护航小流量——苏州贝特LUDC/S系列微型智能涡街流量计全场景解决方案

       在工业过程自动化与精密制造领域，小口径管道（通常指DN15及以下）的流量精确测量长期是一项技术挑战。实验室研发、小型设备配套、精密加注系统、冷却循环回路、医疗制药等场景中，流量往往低至每分钟几升甚至几百毫升，传统流量计因量程过大、灵敏度不足而难以胜任。与此同时，随着AI算力集群液冷散热、半导体制造温控、生物制药精准配料等新兴产业的快速发展，对微小型流量计的需求正呈现爆发式增长 。

苏州贝特智能仪表有限公司（以下简称“苏州贝特”）依托近二十年技术积累与全链条制造体系，推出了LUDC/S系列微型智能涡街流量计，专为DN8～DN15小口径管道设计。该系列产品基于成熟的卡门涡街测量原理，以“无机械磨损、压损小、精度长期稳定”为核心优势，成为工业小流量测量的理想之选 。

一、企业实力：专精特新铸就品质根基

苏州贝特智能仪表有限公司成立于2007年，总部位于江苏苏州，是一家集研发、设计、制造、销售及系统集成为一体的国家高新技术企业、专精特新企业 。公司核心技术人员早于1997年即参与德国先进流量仪表技术的引进、消化与国产化工作，产品深植严谨精密的“德国基因”，深厚的技术积淀贯穿始终 。

在研发端，公司组建了涵盖机械设计、电子电路开发、软件设计等领域的十余名工程技术人员，占员工总数30%，从软件、硬件到机械结构全程自主设计 。公司累计获得发明专利2项、实用新型专利45项、软件著作权27件，科研成果中9项达到国内领先水平、3项达到国际先进水平 。

在资质认证方面，公司先后通过了ISO9001、ISO14001、ISO45001三大体系认证，取得SIL功能安全认证、防爆认证（Ex db IIC T6 Gb）、欧盟CE出口许可，以及国家技术监督局颁发的计量器具型式批准证书 。尤为值得一提的是，公司还是全国工业过程测量控制和自动化标准化技术委员会（TC124）委员单位、流量计军用标准（GJB）起草单位之一——这是国内少数同时持有民用与军用仪表生产资质的流量仪表企业 。

在生产端，公司拥有15亩现代化厂区、4000㎡标准化车间，配备全自动SMT电子流水线、精密数控车床/铣床、全自动环缝焊机等先进设备，并建有两条液体标定测试线和一条中小流量气体标定测试线 。每台产品均经实际标定、校验，确保品质 。

二、LUDC/S系列微型智能涡街流量计：小口径流量的精准之选

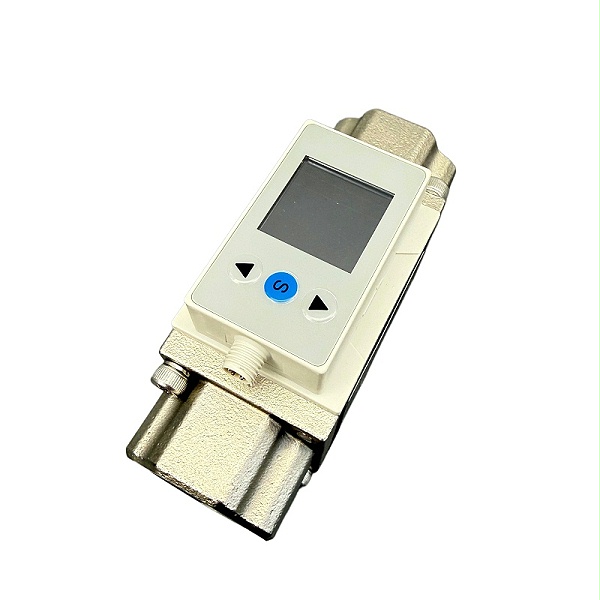

LUDC/S系列微型智能涡街流量计是苏州贝特针对小口径、小流量液体测量场景专门研发的专用产品。该系列基于冯·卡门漩涡（Von Karman vortices）原理工作——当流体流经管道内专用旋涡发生体时，在发生体两侧会交替生成规则、反向排列的漩涡列，漩涡释放频率与介质流速存在稳定的线性对应关系 。传感器通过内部高灵敏度芯片感应漩涡流过的频率快慢，从而精确测算流经管道内的液体流量。

核心优势：

1. 主体无可动部件，免维护长寿命。 流量计内部无任何可动部件，不存在机械磨损问题，可靠性高，安装方便、无需现场校准和测试、免维修。这一特性使其尤其适合需要长期连续运行、维护不便的场合。

2. 低压损，节能降耗。 涡街测量原理决定了其压力损失极小，约为孔板流量计的1/4至1/2。对于泵送能耗敏感的系统（如数据中心液冷、精密设备冷却），低压损意味着更低的运行成本。

3. 测量范围宽，精度稳定。 常规液体测量精度可达±1.5%FS（满量程），重复性＜1.0%。流量计测量为脉冲频率输出，其与被测流体的实际流量呈线性关系，零点无漂移，性能长期稳定。

4. 高灵敏度压电晶体探头。 采用高精度压电晶体传感器探头，信号稳定可靠，即使在低流速、小流量条件下也能保持灵敏响应。

5. 多种输出方式，灵活接入控制系统。 提供三线制脉冲输出、三线制4-20mA输出、RS485（Modbus-RTU）输出等多种信号输出方式。用户可根据现场控制系统需求灵活选择，无缝接入PLC、DCS等自动化系统。

6. 宽温域适应，抗干扰能力强。 环境温度覆盖-20～65℃，介质温度常规款0～90℃、高温款可达0～180℃。电路采取多种保护模式，抗浪涌、抗电磁干扰能力强，现场适应能力出众。

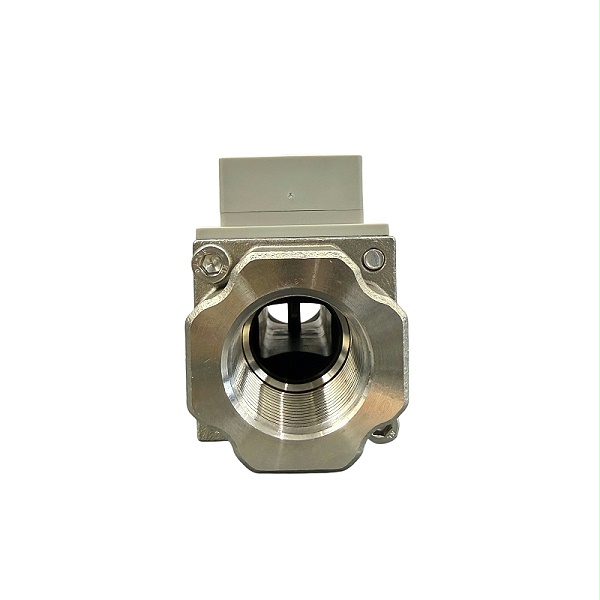

7. 结构紧凑，安装灵活。 整机设计小巧，可根据现场工艺管道不同，水平或垂直安装。标准接口螺纹G1/8，可定制G、R、NPT类螺纹，适配各类小口径管道。

8. 多种防爆与防护选项。 防护等级IP65，可选配防爆型号，满足化工、油气等危险区域的安装要求。

三、技术规格与选型参数

LUDC/S系列微型智能涡街流量计执行标准为JB/T9249-2015，公称压力覆盖0～1000kPa。表体材质为PPS，螺纹直管段为304不锈钢，接液材质耐腐蚀性好。

参比条件下（常温常压水）工况流量参考范围：

用户可根据实际流量范围选择合适的口径型号，尽可能使常用流量处于仪表测量范围的中间区域，以获得最佳测量效果。

结构尺寸参数（单位：mm）：

四、全场景应用：覆盖国民经济主要行业

LUDC/S系列微型智能涡街流量计广泛应用于新能源、半导体、数据中心、环保、市政、石油、化工、制药、食品等行业，并出口东南亚、南美、欧洲等国家和地区。

（一）数据中心液冷散热系统

随着AI算力集群的快速发展，单芯片功耗持续攀升，液冷散热已成为数据中心的主流温控方案。在智能服务器集群的液冷系统主管道中，涡街流量传感器凭借出色的抗气泡与杂质干扰能力，可稳定监测冷却液总流量，确保数据准确可靠。其模块化紧凑设计与低压力损失特性，有助于降低系统泵送能耗，实时流量监测保障散热系统的稳定高效运行。

在冷却液支路流量监测、精密设备冷却水循环监控等场景中，LUDC/S系列微型涡街流量计凭借小口径适配能力和高灵敏度优势，可精准测量每一路冷却液的微小流量变化。特别适用于对成本敏感且需可靠流量数据的数据中心液冷项目。

（二）半导体制造冷却水路

半导体制造过程中，光刻机、刻蚀机、离子注入机等精密设备对温度控制有着极高的要求。冷却水路的流量波动会直接影响晶圆加工的质量和良率。LUDC/S系列微型涡街流量计可安装于半导体设备微小流量冷却水回路中，实时监测冷却水流量，保障精密生产设备的温控系统稳定运行。在半导体制造车间的冷却水路流量监测中，该系列产品可确保每一台关键设备的冷却水供应处于最佳状态 。

（三）制药与生物工程

在制药行业，纯化水、注射用水、药液配制等环节对流量测量的精度和卫生性有着严格要求。LUDC/S系列微型涡街流量计主体无可动部件，不存在因机械磨损产生的微粒污染风险，符合制药行业对洁净度的要求。在药液配制系统、生物反应器等场景中，该系列产品可实现对药液、纯化水、缓冲液的精准流量控制。

在CIP（就地清洗）清洗系统中，需要对酸液、碱液、清洗液的流量进行精确计量，以保障清洗效果和批次一致性。LUDC/S系列支持高频率、高重复性的测量，是制药行业CIP系统的理想配套仪表。

（四）食品饮料行业

在食品饮料生产中，各种添加剂、调味剂、配料液的精确添加直接关系到产品配方的准确性和批次一致性。LUDC/S系列微型涡街流量计可用于食品添加剂、香精、色素等微量液体的精确计量。产品结构简单、易于清洗，无卫生死角，可满足食品行业的卫生要求。在饮料灌装、乳品加工、酒类调配等场景中，该系列产品为工艺配方的精确执行提供了可靠的流量数据保障 。

（五）化工与精细化工

在精细化工生产中，小型反应釜、添加剂注入管线往往需要精确计量原料液或催化剂的微小流量。传统的流量计因量程过大而无法满足要求，LUDC/S系列微型涡街流量计的量程比可达1:5至1:10（特殊可定制），能够精确覆盖从极低到中等流量的全范围测量。对于腐蚀性液体，苏州贝特可提供定制化的耐腐蚀材质方案，满足不同化工介质的测量需求。

（六）医疗设备与生命科学

在医疗设备和生命科学仪器中，输液泵、透析机、精密加药系统等设备需要对药液流量进行精确监控。LUDC/S系列微型涡街流量计体积小巧、精度高、响应快，可集成于各类医疗设备中，实现对药液输送流量的实时监测与控制。

（七）实验室与科研领域

在实验室研发中，小型流体回路、微型反应器、催化研究等场景经常需要对微小流量进行精确测量。LUDC/S系列微型涡街流量计体积小巧、安装灵活、精度稳定，是实验室科研工作的得力助手。

（八）工业循环水与冷却系统

在工业循环水系统、锅炉补给水、设备冷却水等场景中，微小流量的监测往往被忽视，但恰恰是这些细微之处的异常可能预示着设备故障或系统泄漏。LUDC/S系列微型涡街流量计可安装于各类冷却支路中，实时监测流量变化，为设备预防性维护提供数据支撑。

（九）制氮/制氧设备配套

在变压吸附（PSA）制氮/制氧装置中，产品气出口、排空管路等关键位置需要精确计量微小流量。LUDC/S系列微型涡街流量计结构紧凑、测量可靠，是制氮/制氧设备配套的理想流量仪表。

五、安装与使用要点

为确保LUDC/S系列微型涡街流量计的最佳测量性能，在安装和使用过程中应注意以下要点：

1. 安装环境要求。 环境温度应在-20～65℃，环境湿度应在5%～90%范围内。应避免安装在强外磁场干扰、强电设备、高频设备附近，不要与变频器、电焊机等污染电源的设备共用电源。若安装在室外，应加装遮盖物以防雨水侵入。

2. 管道安装要求。 流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响测量精度。上下游配管内径应与流量计表体内径基本一致（0.98Db≤Dp≤1.05Db），并保持同心。调节阀应尽可能安装在仪表下游10D以外。

3. 管道清洁与试压。 安装前应吹扫管道，确保管内没有焊渣和其他固体残留。安装后应进行管道试压和气密性检测，确保不漏气、不漏液。缓慢开启前后端阀门，防止产生气锤或水锤现象伤害仪表。

4. 避免振动环境。 安装环境应避免剧烈震动，震动会导致流量不稳定或零点漂移。轻微震动环境中可在其上下游5D处加设管道紧固装置，并在和风机等设备相连处加装软连接。

5. 日常维护。 定期对流量计进行清洗、检查和复校。根据国家计量检定规程（JJG1029-2007），涡街流量计的检定周期为两年。查看显示仪表读数，有异常及时检查。保持过滤器畅通，防止堵塞。检修时应特别保护好旋涡发生体和探头体，在没有弄清故障时不得随意拆卸仪表部件 。

六、通信与数字化集成

LUDC/S系列微型智能涡街流量计支持标准的Modbus-RTU通讯协议，默认波特率9600bps，支持03号读命令。通信参数为：1位起始位、8位数据位、1位停止位、无奇偶校验。默认从机地址为0x01。

主要寄存器地址：

通过标准的Modbus-RTU通讯协议，LUDC/S系列可轻松接入各类工业自动化控制系统，实现远程监控、数据采集与智能管理。

七、品质保证与售后服务

苏州贝特对LUDC/S系列微型智能涡街流量计提供自发货之日起12个月的质量保证。如果在质保期内产品被证实有缺陷，公司将提供免费的维修或更换服务。

公司从产品设计、原材料采购、加工、装配到测试检验的每一个环节都有严格的质量控制，力求产品零缺陷 。每台产品均经实际标定、校验，确保品质可靠

公司热忱欢迎各界朋友莅临苏州贝特智能仪表有限公司参观、指导和业务洽谈，期望与社会各界人士精诚合作！

结语

在工业测量向精细化、智能化、小型化加速演进的时代背景下，小口径、小流量的精确计量已成为众多新兴行业的关键技术需求。苏州贝特LUDC/S系列微型智能涡街流量计，以近二十年的技术深耕为根基，以军工品质为标准，以自主创新为驱动，为数据中心液冷、半导体制造、制药食品、精细化工、医疗设备等众多行业提供了精准、可靠、高效的微小流量测量解决方案。

选择贝特，选择精准与信赖。
