批量控制系统
BTDL系列批量控制仪与各类流量传感器、变送器配合,实现定量罐装、配料控制组成批量控制系统。该系统是目前很多企业都会用到或者是都需要改进的项目之一,它把具有操作简便易学,显示直观,手动控制流量或自动控制流量相结合等特点。特别适用于油田掺油、掺水、掺药、配料、定量注水及各种液体的定量控制。目前一些现在仍采用人工操作罐装/打料,同时也不想投入太多成本,就想提高工作效率的企业建议采用本系统。
产品简介 / Introduction
产品介绍
贝特-智能仪表一体化直供厂家
金属管转子流量计
  流量计:这是控制的基础,直接影响控制的效果,因此基本要求是测量精度越高越好,有信号输出功能。同时流量计种类较多,还要根据测量介质、管道口径、流量范围等参数进行选型,选择合适的流量计。
  智能定量控制仪:液晶、数码显示;控制仪面板尺寸:160*80mm,80*160mm,96*96,96*48也可根据客户要求做成批量控制箱(内含全中文液晶显示批量控制仪、内部控制线路及组件、外部控制按纽和指示灯等)箱子的标准尺寸400*300*200mm,电源为AC220V。
  断流设备:可以是管道已有的动力设备,如泵;也可以是后装上去的电磁阀、电动阀、流量阀等。
introduction

产品特点

贝特-智能仪表一体化直供厂家
技术参数

贝特-智能仪表一体化直供厂家

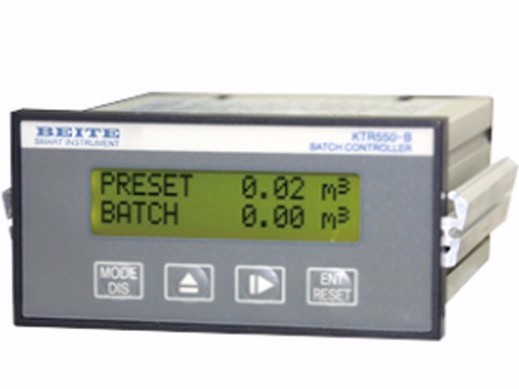

  KTR550-B型批量控制器是一种以单片机为基础的,带字符显示的流量批量控制仪表,其信号输入端可与带脉冲输出的流量变送器、传感器配合,其输出接点可与电磁阀配合,组成批量控制系统。通过面板上的操作键可方便地设置定量值和提前量值,与大小阀的控制动作相配合,可实现精确定量,广泛用于液体的定量发料、装车、装桶和生产过程中的配料等。仪表体积小巧,外形尺寸:96(长)X48(宽)X120(长),开孔尺寸:92(长)X44(宽),特别适合与精巧型设备配套适用。仪表的外接开关端子,可用于连接现场按钮和条件停车开关。内置继电器触点输出除了可与电磁阀连接外,也可用于阀泵联动。公司第四代智能型 金属管浮子流量计技术优势明显,可靠性更强。达到国际水平。欢迎来我司采购!

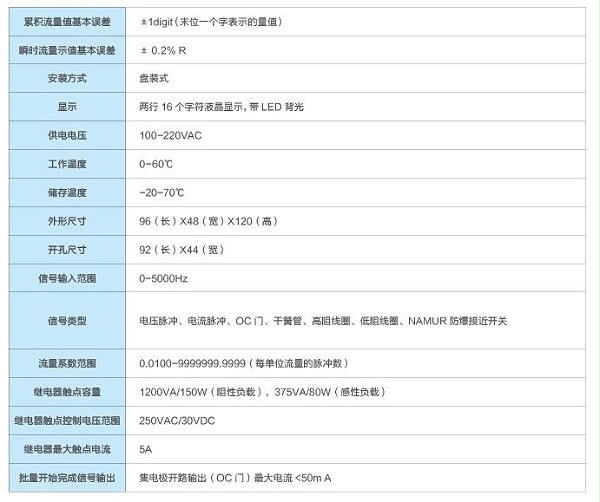

定量控制器参数

定量控制器

控制过程:

批量控制仪在接收了流量计的流量信号后,在其内部完成流量的累计,同时在控制仪内部设定好所需要的批量控制值,当批量控制仪显示的累计数值达到所设定的批量控制值时,批量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备,从而达到批量控制的效果。

四、技术特点

适用于电流、电压、脉冲输出的流量传感器

3点开关量输入,用于启动,恢复,以及每次累积值清零

3点控制输出,用于大阀、小阀分级控制和瞬时流量下限报警

变送输出可将瞬时流量值以标准电流、电压形式输出,供其它设备使用

显 示:双排:第1排8位,显示总累积量、瞬时流量和当前批量值,第二排6位,显示每次累积量

输入信号:直流电流/直流电压/脉冲:0.1Hz~10KHz

基本误差:小于±0.2%F.S 测量控制周期:0.2秒

开关量输入:无源机械开关 控制输出:继电器,触点容量AC220V,3A

五、订货须知

    1、选择合适的流量计:告之测量介质名称、测量管口径、工作压力和温度、流量范围或其他要求,我们给您选型;

    2、说明控制的要求:如每次定量值的大小、每天控制的次数、是否每次控制的值都一样以及其他要求;

    3、选择断流设备:如已有断流设备请告之其工作电源和功率,我们作量身订制;如需要我们提供断流设备也可以。在此我们建议断流设            备请选择电磁阀或气动阀(在需要延时启动或关闭时)为佳,不要控制泵,同时在管道布置时,以液位差产生的滞流为动力源较好,这          样在控制时较为安全、测量精度也较佳。

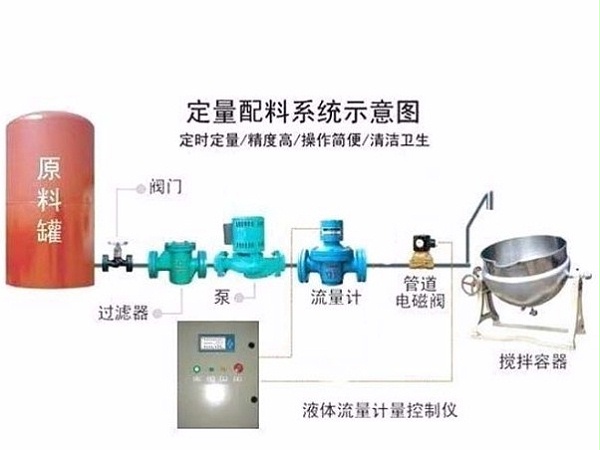

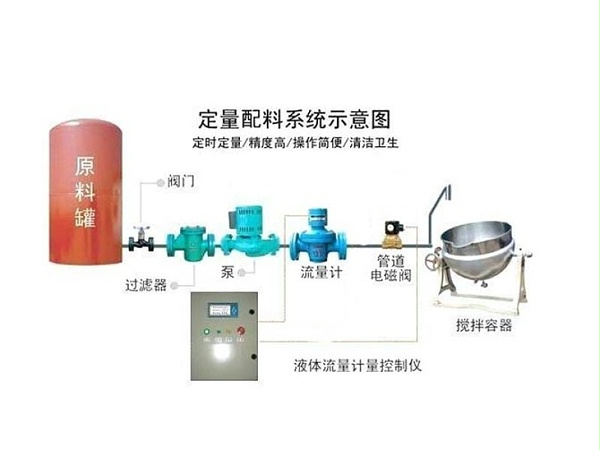

批量控制系统图
