电磁流量计是根据法拉第电磁感应定律设计，该定律指出：在磁场中移动的导体
将会产生感应电压。导电液体可看作导体，磁场由导流管外面的通电线圈产生。感应

电压幅度直接与导体的运动速度、管道直径以及磁场强度成正比，其值为：

E = B•V•D•K
式中：
E - 感应电动势；
B - 磁感应强度；
V - 导电液体的运动速度；
D - 电极间距；（测量管内直径）；
K - 与磁场分布及轴向长度有关的系数（仪表系数）；
其中：B、D 和 K 可以是固定值，也可以进行校准，从而等式简化为：E ∝ V（E 与
V 成正比）。
传感器将感应电势 E 作为流量信号，传送到转换器，经过放大、滤波、变换等信号
处理后，用液晶显示屏显示出瞬时流量和积累流量等相关参数并输出所需要的信息参数。

principle

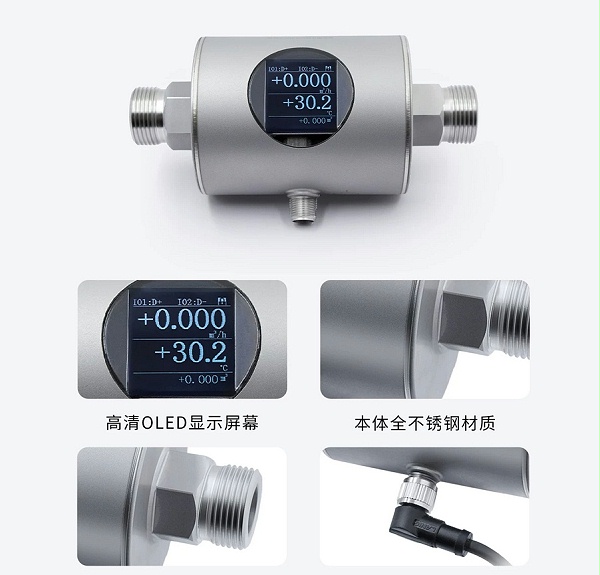

• 显示器可根据管道安装方向自动 90 度旋转显示，确保用户观看角度始终一致
  一
• 传感器采用自适应可变频励磁技术，运算速度快，精度高，功耗更低
  二

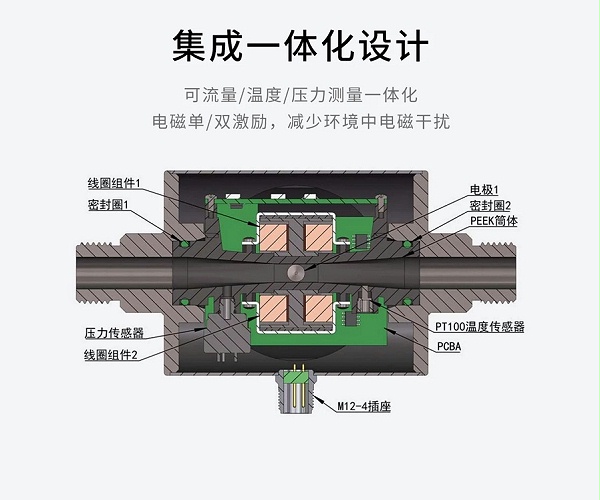

• 可同时测量管道中流体的瞬时流量、温度和压力参数
  三
• 采用多片 ARM Cortex-M4 32 位处理器和 24 位 ADC 数据采集系统，运行速度更
  快
  四

• 采用独特的流体力学结构设计，无直管段安装要求。
  五
• 多种输出方式可选包括：RS-485(MODBUS-RTU)、IO-Link、(4～20)mA、频率、脉
  冲、2 路开关量输入和输出等。
  六
• 测量不受流体密度、粘度、温度、压力和电导率变化的影响。
  七
• 电极和衬里材料一次成型，负压状态下仍能正常工作，具有良好的稳定性和可靠
  性。
  八

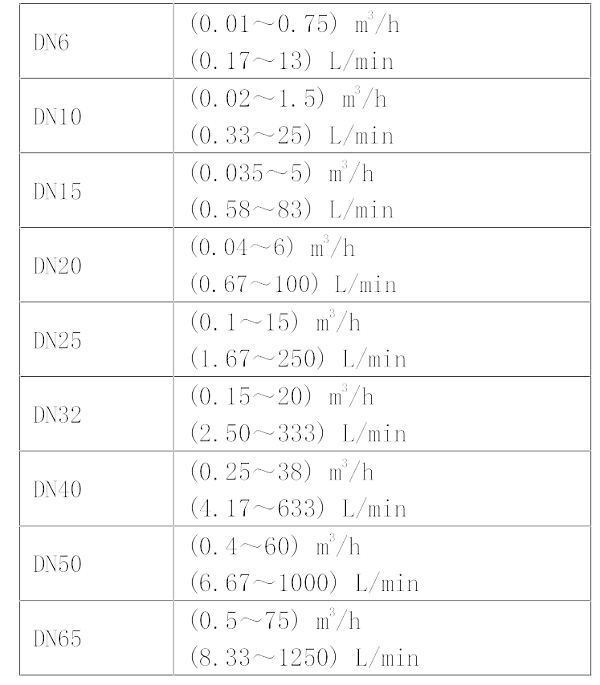

  测量范围

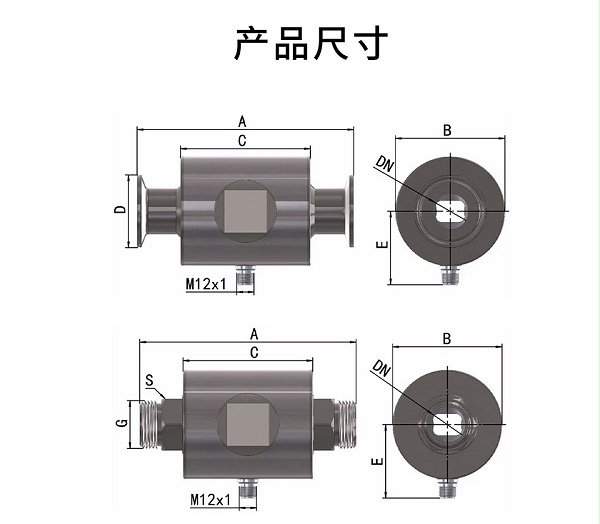

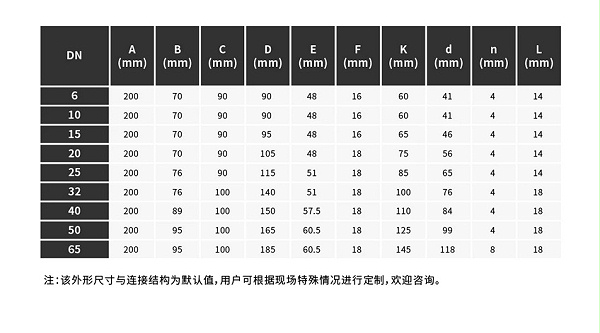

  外形 尺寸

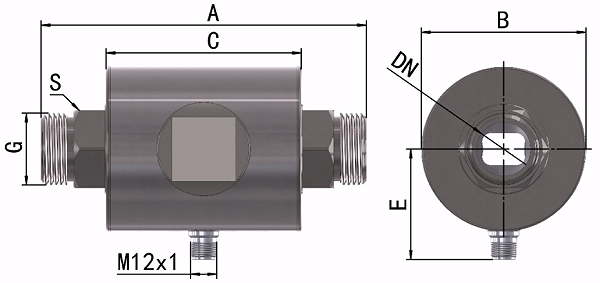

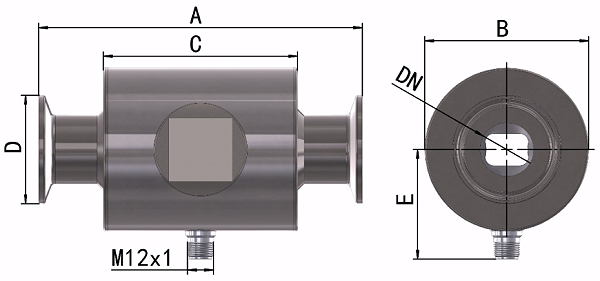

  1.卡盘与螺纹连接式尺寸图
