塑料管转子流量计
是用来测量流体(液休、气体)瞬时流量的常用仪表。适合测量透明流体的流量,适合测量压力低,温度不高的介质,它广泛的应用于化工、食品、环保、冶金、机械、制药等行业以及科研部门,测量单相非脉动流体(液体或气体)的流量。
产品简介 / Introduction

产品介绍

贝特-智能仪表直供厂家

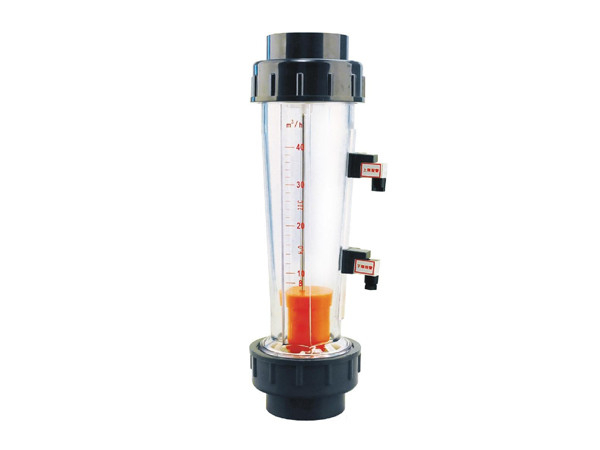

塑料管转子流量计

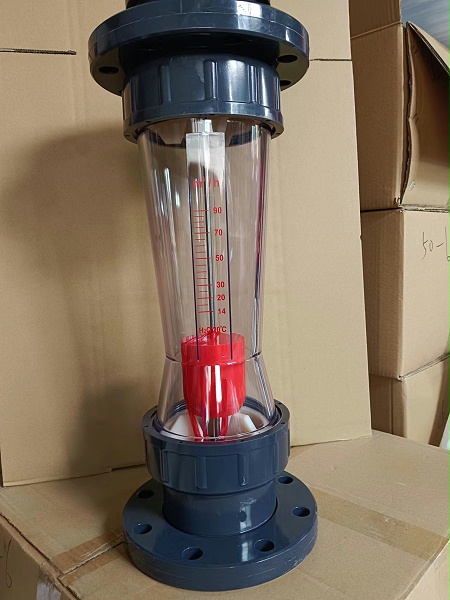

  塑料管转子流量计锥管主要部分均由AS,ABS塑料制成,有较好的耐腐性能,具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计可广泛应用于化工、环保、食品等工业部门

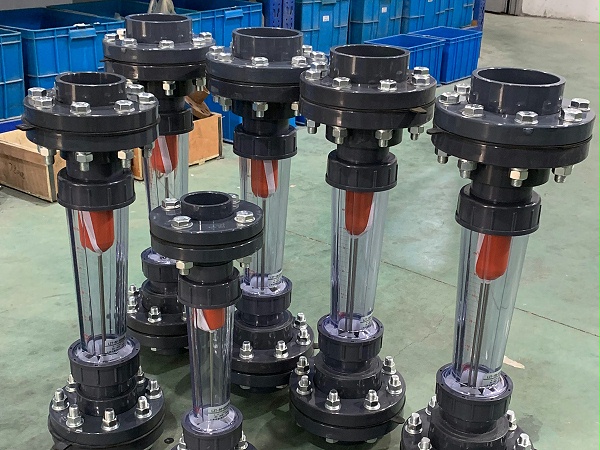

   塑料管转子流量计连接方式可分为:插接、焊接、螺纹和法兰连接四种。塑料管转子流量计是一种用来测量液体(液体或气体)流量的过程检测表,采用工艺和设备制造的产品,质量性能优异,精度等级高,采用的设计,法兰接头可以旋转以调节四只安装孔,在不把流量计撤出管道的情况下,可方便的更换锥管和浮子。
principle

产品特点

贝特-智能仪表直供厂家
  • 测量的对象 / Transparent glass tube 介质种类、压力大小、化学性质。如液体介质、气体介质,对具腐蚀性的介质则应选择耐腐流量计
  • 性能 / Range ratio 可选择流量计安装方式,一般玻转有面板式安装及垂直安装两种,连接方式多样。如果是小流量范围,可选用球浮子式,因它测量时稳定、不易积尘、精度较高、互换性好
  • 价格选用 / Small pressure loss 精度高的价格高。塑料管转子流量计要根据测量目的选用仪表精度等级,如只须控制测量介质通过量,经试运行调整,以后需始终稳定这个通过量,那么精度就是次要的
  • 方便 / Simple structure 就地型指针指示接近于线性
  • 智能 / Measuring range 智能型指示器带有LCD液晶显示,可显示瞬时、累积流量,还可输出高冲、输出报警
  • 种类丰富 / Corrosion resistance 有就地型、远传型、夹套型、防爆、耐腐等多种形式

工作原理

塑料管转子流量计工作原理讲解

塑料管转子流量计在测量的过程中,转子的转数与流体累积流量具有一定的比例关系,根据转子的转数即可计算出流体的流量。塑料管转子流量计转子表面设置的的线形为渐开线线形,啮合齿在使用过程中,两个转子之间的于齿面与齿面之间的接触,接触面较大,在转动过程中,两个转子之间即发生相对滑动,又会发生相对滚动,导致转子之间会发生磨损啮合属现象。塑料管转子流量计转子的磨损会降低转子之间的啮合程度,进而会降低流量的测量精度。

技术参数

贝特-智能仪表直供厂家
通径DN
(mm)
型 号 测量范围 椎管长度(m) 精度等级 允许被测液体状态
水20℃ 空 气 LZB/LZJ LZB-()F 温度(℃) 压力
20℃,10132SPa (MPa)
2 LZB-2 0.4~4ml/min 6~60ml/min 160 1.5:2.5 2.5:4 -20~+120 ≤0.4
0.6~6ml/min 10~100ml/min
1.0~10ml/min 16~160ml/min
1.6~16ml/min 25~250ml/min
3 LZB-3 2.5~25ml/min 40~400ml/min
4~40ml/min 60~600ml/min
6~60ml/min 100~1000ml/min
10~100ml/min 160~1600ml/min
4 LZB-4
LZB-4F
(1~10)L/h (16~160)L/h
(1.6~16)L/h (25~250)L/h
(2.5~25)L/h (40~400)L/h
6 LZB-6
LZJ-6F
(2.5~25)L/h (40~400)L/h
(4~40)L/h (60~600)L/h
(6~60)L/h (100~1000)L/h
10 LZB-10
LZJ-10F
(6~60)L/h (100~1000)L/h 2.5 ≤0.6
(10~100)L/h (160~1600)L/h
(16~160)L/h (250~2500)L/h
15 LZB-15
LZJ-15F
(16~160)L/h (0.25~2.5)m³/h 350
(25~250)L/h (0.4~4)m³/h
(40~400)L/h (0.6~6)m³/h
25 LZB-25
LZJ-25F
(40~400)L/h (1~10)m³/h
(60~600)L/h (1.6~16)m³/h
(100~1000)L/h (2.5~25)m³/h
40 LZB-40
LZJ-40F
(160~1600)L/h (4~40)m³/h 430
(250~2500)L/h (6~60)m³/h
50 LZB-50
LZJ-50F
(0.4~4)m³/h (10~100)m³/h 450
(0.6~6)m³/h (16~160)m³/h
80 LZB-80
LZB-80F
(1~10)m³/h (50~250)m³/h 500 ≤0.4
(1.6~16)m³/h 80~400)m³/h
100 LZB-100
LZB-100F
(5~25)m³/h (120~600)m³/h
(8~40)m³/h (200~1000)m³/h

塑料管转子流量计安装步骤

  • 1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净;
  • 2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
  • 3、位置为了确保流量计的测量准确性,应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段,测量时调节控制阀安装在流量计的下游。
  • 4、型号若被测介质为大的脉动流或两相流,应在流量计的上游安装缓冲器来或减弱脉动,保证介质的流动是单相稳定的,同时,建议流量计使用阻尼型的。
  • 5、测介质 测介质较脏或含有导磁颗粒时,建议在流量计的上游安装过滤器或磁过滤器。
  • 6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷,否则应增加固定流量计的支撑。
  • 7、维护为了便于流量计的保养维修,磁过滤器的清洗以及用户管路的定期维护保养,建议使用如图所示妁旁路管道。
  • 8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
  • 9、接线对电远传及带报警限位开关的流量计在使用前,打开仪表盖,按接线图正确接线。
  • 10、阻动件按仪表指示器中的警示牌,取出运输中防止浮子振动的阻动件,复原后再使用仪表。
  • 11、开启流量计若开启流量计时,由于管道内没有压力或系统还未达到仪表正常使用的工作压力,缓慢开启控制阀,直到系统正常,仪表方可使用,否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
  • 12、用户使用 用户使用时,若被测流体的密度与水不同对,或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算,换算方法见附录。
