金属转子流量计
  • 卫生型金属管转子流量计

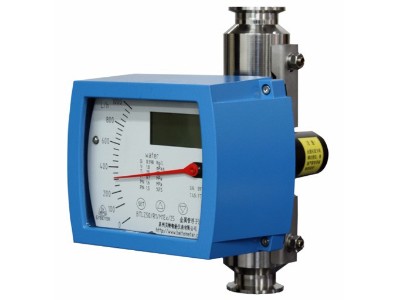

卫生型金属管转子流量计
卫生型金属管转子流量计:结构筒单、工作可靠、准确度高、适用范围广。广泛应用于国防、化工、石油、冶金、电力、卫生型金属管转子流量计环保、医药等领域的液体、气体流量的测量和控制。
产品简介 / Introduction

产品介绍

贝特-智能仪表直供厂家
金属管转子流量计






















         卫生型金属管转子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要求分类,又可分为普通型、本质型、隔离防爆型三种。

        卫生型金属管转子流量计采用了Honeywell无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能MCU,可实现液晶显示:瞬时流量、累计量、环路电流,环境温度、阻尼时间、小信号切除量。在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。一般可选4~20mA远传输出(可带HART通讯)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有很高的精度和可靠性,可以取代进口同类型仪表,且具有性价比高、在线参数标定、掉电保护等特点。
       卫生型金属管转子流量计的设计制作还考虑了用户工艺流向要求,有下进上出安装型、上进下出安装型、侧进侧出安装型、底进侧出安装型、水平安装型等安装方式可选。

产品特点

结构简单、耐高温、测量更好、实用性强、高性能材质、精度稳定性
  • 1、全金属结构设计 / metal structure design 坚固的全金属结构设计,适合各行业气体和液体的测量。
  • 2、表壳结构设计 / Case structure design 全新的表壳结构设计,无需增加部件即可应用于高温环境。
  • 3、锥形测量管 / Conical measuring tube 特殊设计的锥形测量管,测量范围更广,测量线性更好。
  • 4、连接方式多样 / connection methods 可提供法兰、卡箍、螺纹等多种过程连接方式,适合大部分工厂应用需求。
  • 5、测量部分材料可选 / Material optional 不锈钢、钛、哈氏合金、PTFE、FEP等材料。
  • 6、磁耦合系统 / Magnetic coupling system 特殊设计的磁耦合系统,可明显提高测量的精度和稳定性。




工作原理

转子流量计的转子材料可用不锈钢、铝、青铜等制成。

根据金属管浮子在锥形管内的高度来测量流量,利用流体通过浮子和管壁之间的间隙时产生的压差来平衡浮子的重量,流量越大,浮子被托得越高,使其具有更大的环隙面积,也即环隙面积随流量变化,所以一般称为面积法。它较多地利用于中、小流量的测量,有配以电远传或气远传发信器的类型。

技术参数

贝特-智能仪表直供厂家
测量范围 水 (20℃)  16~150000 l/h
空气(0.1013MPa 20℃)  0.5~4000 m3/h
液晶显示 瞬时流量显示数值范围:0.000~99999
累积流量显示数值范围:0.00~99999999
夹套压力等级 1.6MPa 电气接口 M20×1.5、PG11、1/2”NPT或用户提供规格
介质温度 标准型 -80℃~+220℃ 整体高度 标准型:250mm(其他安装方式见相关表格)
高温型 300℃ 防护等级 IP65/IP67
内衬FEP型 ≤85℃ 防爆标志 本安型:ExiaIICT3~6
隔爆型:ExdIICT4~6
环境温度 -40℃~+120℃(无液晶显示远传型≤85℃)  (带液晶显示远传型≤70℃) 介质粘度 DN15: ≤5mPa.s
≤30mPa.s)
DN25: ≤250mPa.s
DN50~DN150:≤300mPa.s
量程比 10:1(特殊型20:1) 输出 标准信号:二线制4~20mA(可带HART通讯)
标准信号:三线制0~10mA
报警信号:1、两路继电器输出(极限值125VAC/0.25A)
2、一路或两路接近开关(开关要求根据客户要求)
脉冲信号输出:0-1KHz隔离输出(输出电平Vpp>4.5V)
精度等级 2.5(特殊型1.5%或 1.0%) 供电 标准型:24VDC±20%
交流型:220VAC(85~265VAC)(需定制)
电池型:3.7@4.4-5.2AH锂电池,根据不同使用情况,每组可用(3~12个月),两组替换使用。
工作压力 DN15~DN50  PN16MPa (特殊型25MPa)
DN80~DN150 PN10MPa (特殊型16MPa)
连接方式 标准型:HG20592法兰
特殊型:用户提供法兰标准
螺纹连接型:用户指定

仪表安装方法

卫生型金属管转子流量计安装需要完成12个步骤。
  • 1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净;
  • 2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
  • 3、位置为了确保流量计的测量准确性,应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段,测量时调节控制阀安装在流量计的下游。
  • 4、型号若被测介质为大的脉动流或两相流,应在流量计的上游安装缓冲器来或减弱脉动,保证介质的流动是单相稳定的,同时,建议流量计使用阻尼型的。
  • 5、测介质 测介质较脏或含有导磁颗粒时,建议在流量计的上游安装过滤器或磁过滤器。
  • 6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷,否则应增加固定流量计的支撑。
  • 7、维护为了便于流量计的保养维修,磁过滤器的清洗以及用户管路的定期维护保养,建议使用如图所示妁旁路管道。
  • 8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
  • 9、接线对电远传及带报警限位开关的流量计在使用前,打开仪表盖,按接线图正确接线。
  • 10、阻动件按仪表指示器中的警示牌,取出运输中防止浮子振动的阻动件,复原后再使用仪表。
  • 11、开启流量计若开启流量计时,由于管道内没有压力或系统还未达到仪表正常使用的工作压力,缓慢开启控制阀,直到系统正常,仪表方可使用,否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
  • 12、用户使用 用户使用时,若被测流体的密度与水不同对,或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算,换算方法见附录。

注意事项

卫生型金属管转子流量计使用过程中的注意事项。
  • 1、耐高温可达450℃金属转子流量计,金属管浮子流量计,威力巴流量计。
  • 2、测量适宜小口径低流速气体、液体及蒸汽流量的测量。
  • 3、耐高压磁耦合原理无泄漏耐高压。
  • 4、测流量当流量超过100m3/h水流量时,压损大。。
  • 5、测量程多用于过程控制用仪表,精度1%,一般为1.5%,量程比10:1。
  • 6、适合场合本安防爆、隔爆型全有,适合危险场合。
  • 7、安装方式适宜的安装方式为下进上出垂直安装。

厂家实力

智能仪表直供厂家

公司生产加工设备齐全,电子车间拥有一条现代化SMT流水线,拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备,标定车间拥有两条液体标定测试线,一条中小流量气体标定测试线,保证每台产品均经实际标定、校验,以确保产品品质。

产品尺寸

贝特-智能仪表直供厂家

金属管浮子流量计标准型外形尺寸及重量

标准型外形尺寸及重量

金属管浮子流量计夹套型外形尺寸及重量

夹套型外形尺寸及重量

金属管浮子流量计内衬FEP型外形尺寸及重量

内衬FEP型外形尺寸及重量

金属管浮子流量计上进下出型外形尺寸及重量

上进下出型外形尺寸及重量

金属管浮子流量计侧进侧出型:外形尺寸、重量及压损

侧进侧出型:外形尺寸、重量及压损

金属管浮子流量计下进侧出型:外形尺寸、重量及压损

下进侧出型:外形尺寸、重量及压损

金属管浮子流量计水平安装型:型外形尺寸、重量及压损

水平安装型:型外形尺寸、重量及压损
