产品简介

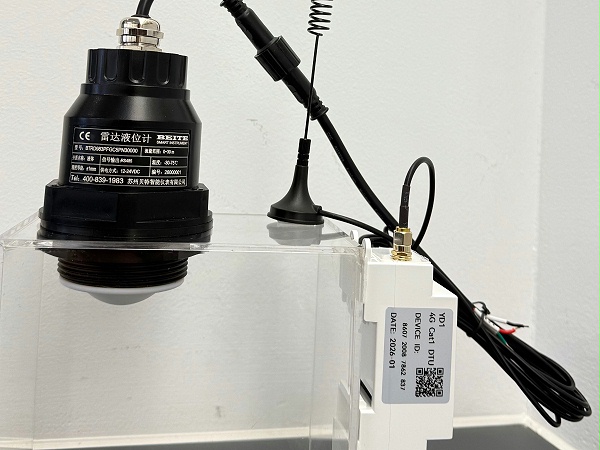

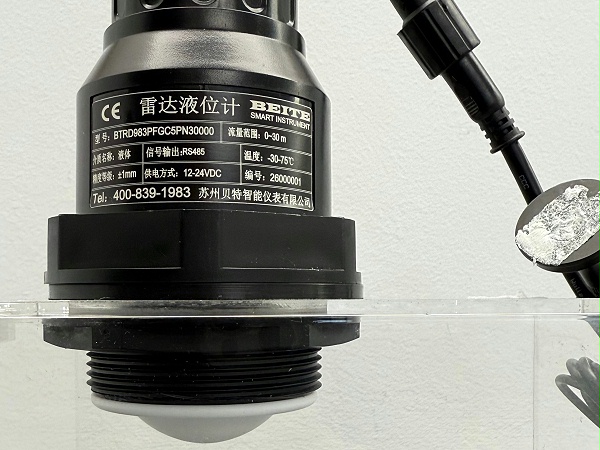

76-81GHz雷达水位计采用高性能圆极化共性天线设计，将外壳与天线融合为一体，大大提高了产品接波区域的密闭性。产品通过蓝牙无线技术实现安全便捷的现场配置和维护，配合手机端Radar Tools APP，以高效直观的软件图形界面完成现场调试和操作任务。

仪表为非接触式测量，不受介质腐蚀、粘附、密度等影响，适用于河流、湖泊、水库、蓄水池、井、水槽等多种工况，是水位监测与液位测量的理想选择。

核心优势

• 高频毫米波技术：76GHz-81GHz频率范围，波长更短，信号反射更好，光束角小，能量集中，回波增强，同时避免破坏性干扰，安装更为便捷。

• 一体化透镜设计：体积精巧，结构紧凑，适合空间受限场合。

• 小盲区：具有很小的盲区，特别适用于小距离范围使用。

• 高信噪比：在不稳定的波况下仍具有高性能，测量稳定可靠。

• 蓝牙无线调试：蓝牙5.0，有效传输范围12m，通过Radar Tools APP实现现场配置和维护。

• 高防护等级：IP68防护，适应户外潮湿、多尘、浸水等恶劣环境。

• 多种输出方式：支持4-20mA/HART和RS485/MODBUS两种通讯方式，满足不同控制系统需求。

• 高精度测量：测量精度±1mm，测量范围可达65m，波束角仅6°。

技术规格

---

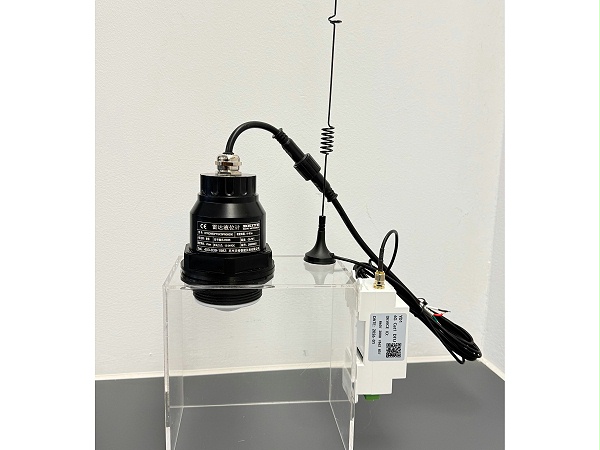

产品外观与尺寸

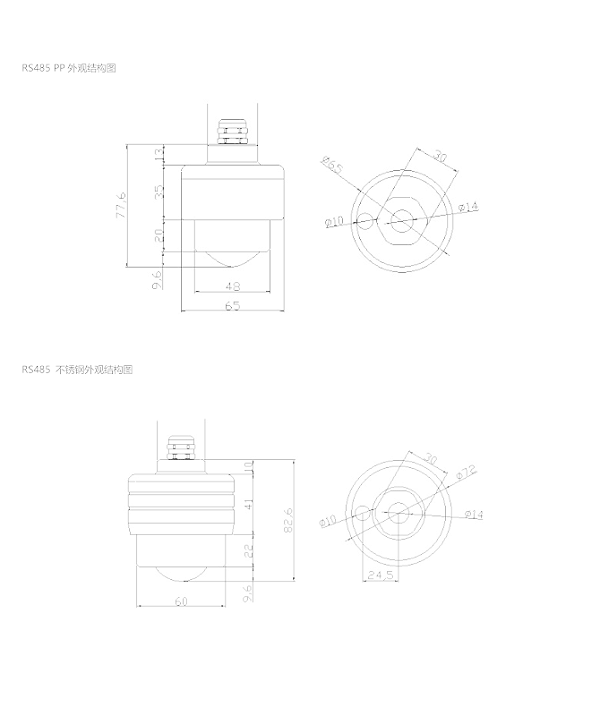

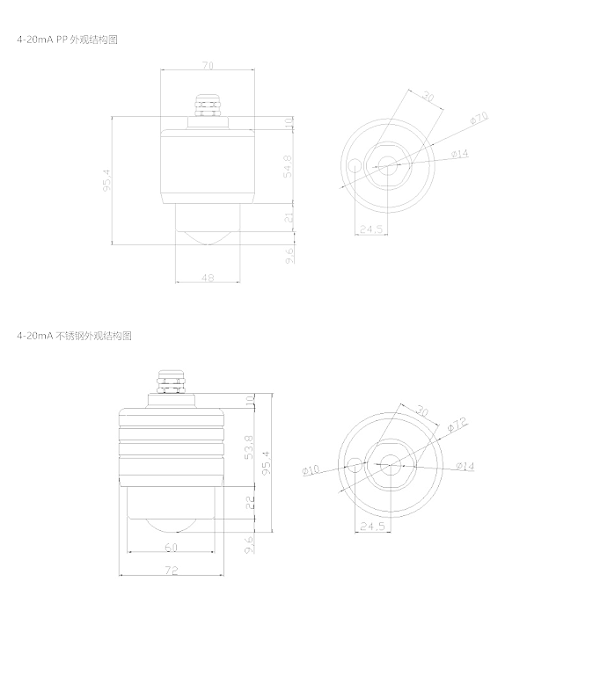

产品主要由线缆入线接口、水平仪、外壳、过程连接和天线部分组成。过程连接可选PP（G1-1/2螺纹）或不锈钢（G2螺纹），天线部分为不锈钢外壳。4-20mA型与RS485型提供PP和不锈钢两种外观结构，尺寸紧凑，安装灵活。

支架尺寸为80mm×80mm×120mm，安装孔位合理，便于现场固定。

安装要点

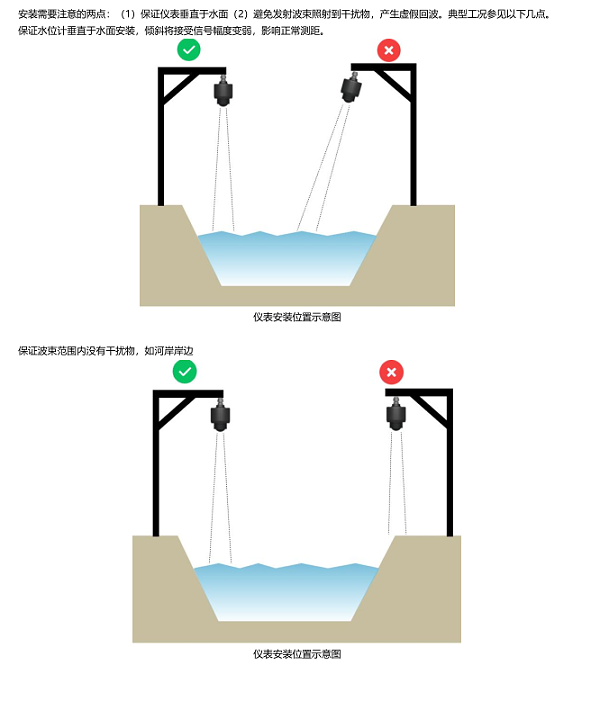

安装时需注意两点：

1. 保证仪表垂直于水面：倾斜安装将导致接收信号幅度变弱，影响正常测距。

2. 避免发射波束照射到干扰物：波束范围内不应有河岸、井壁、管道等干扰物，否则会产生虚假回波。

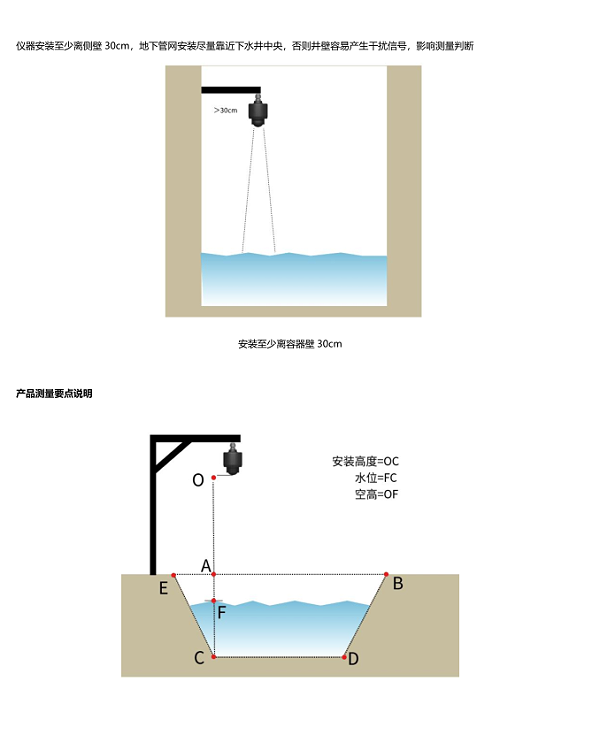

典型安装要求：

• 仪表安装至少离侧壁30cm。

• 地下管网安装尽量靠近下水井中央，避免井壁产生干扰信号。

• 垂直安装时，应保证波束范围内无遮挡。

• 测量要点：安装高度=OC，水位=FC，空高=OF。
