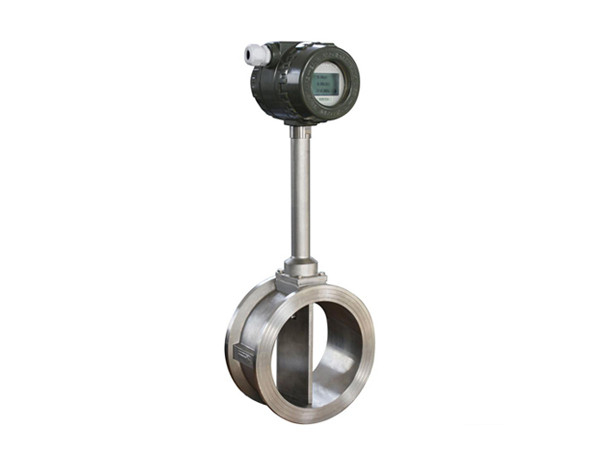

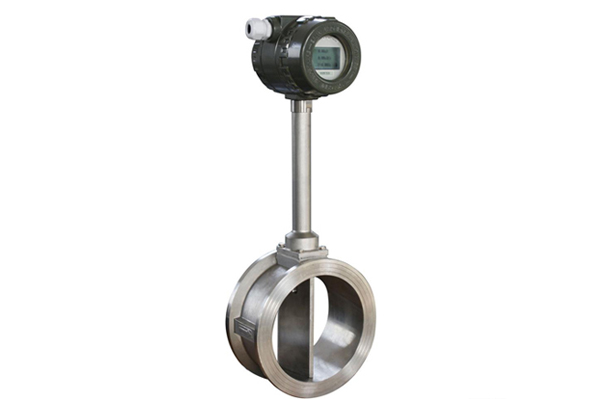

LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。
LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。
| 环境温度 | (-40～55)℃ |
| 相对湿度 | (5～90)% |
| 大气压力 | (86—106)Kpa |
| 公称通径 | (15～1500)ｍｍ（大于200mm为插入式结构） |
| 测量介质 | 液体、气体、蒸汽 |
| 公称压力 | 1.6Mpa 2.5Mpa 4.0Mpa |
| 介质温度 | (-40～+350)℃ |
| 精度等级 | 0.5级,1.0级1.5级,2.5级 |
| 线性度 | ≤±1.5％ |
| 重复性 | ≤0.5％,≤1.0% |
| 输出信号 | 电压脉冲 |
| (4～20)mA DC（两线制） | |
| 供电电源 | 电压脉冲 12V DC或24V DC |
| 电流型 24V DC | |
| 智能电流型 24V DC | |
| 智能电池型 3.6V DC | |
| 负载电阻 | 最大负载电阻不超过350Ω |
| 本体材质 | 304不锈钢 |

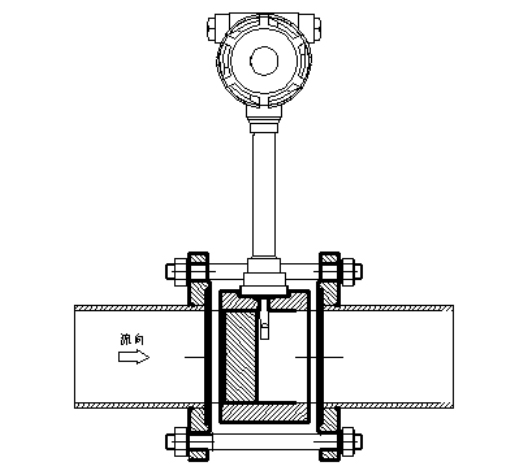

| 连接方式 | (15～300)mm 法兰卡装式结构 |
| (200～1500)mm 为插入式结构 | |
| 保护等级 | IP65, IP67 |
| 电缆接口 | PG10 |
| 防爆类型 | 本安型; 隔爆型 |
| 防爆标志 | iaⅡCT6; dIIBT4 |

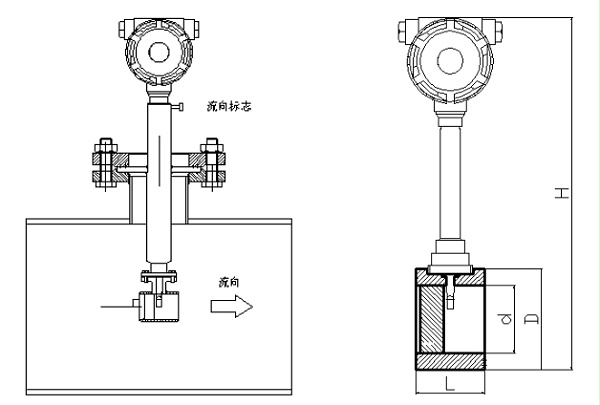

| 公称直径 | 内径 | 卡装式本体 | ||
| 长L | 外径D | 总高H | ||
| 15 | 15 | 50 | 88 | 335 |
| 20 | 20 | 50 | 88 | 335 |
| 25 | 25 | 50 | 88 | 335 |
| 32 | 32 | 50 | 88 | 335 |
| 40 | 39 | 50 | 88 | 335 |
| 50 | 49 | 70 | 88 | 335 |
| 65 | 64 | 70 | 105 | 345 |
| 80 | 79 | 80 | 117 | 365 |
| 100 | 99 | 80 | 140 | 382 |
| 125 | 125 | 70 | 168 | 395 |
| 150 | 149 | 70 | 190 | 425 |
| 200 | 207 |
|
|
|
| 250 | 259 |
|
|
|
| 300 | 309 |
|
|
|
