一、产品概述

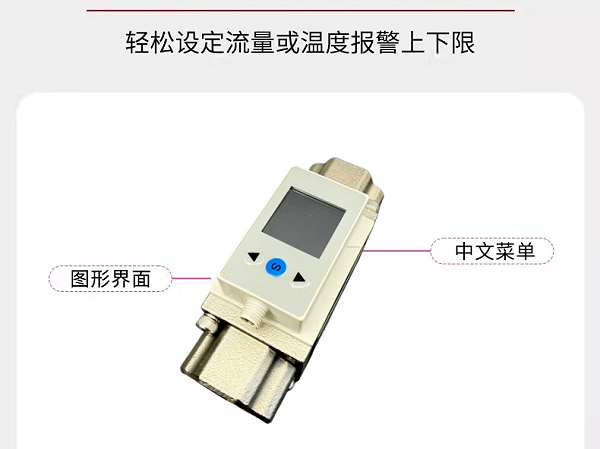

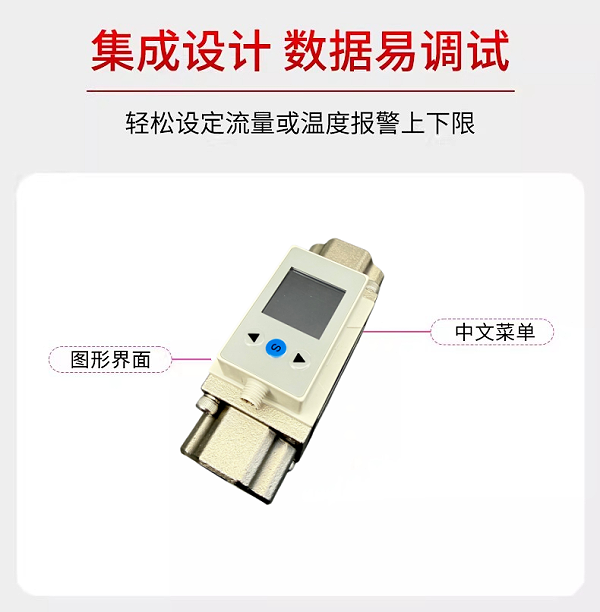

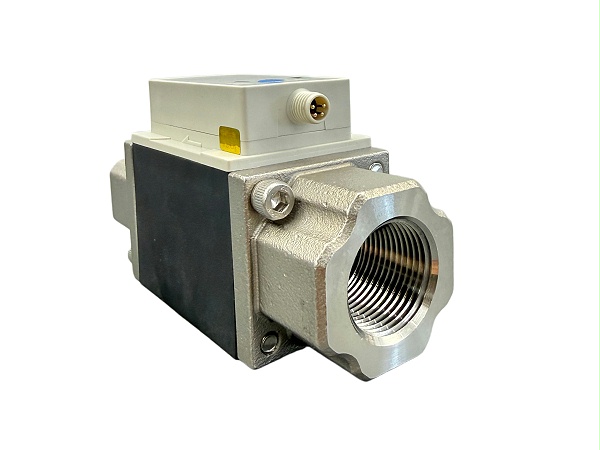

LUGC系列是一款基于冯卡门漩涡（Von Karman vortices）原理的涡街水流量传感器。在一定条件下 ，一定体积流量的流体绕过三角柱时 ，三角柱两侧会周期性地形成旋转方向相反、排列规则的双列线涡 ，形成卡门涡街 。传感器通过内部芯片感应漩涡流过的频率快慢 ，从而测算流经管道内的液体流量。本流量没有活动部件，成本低，测量可靠。

二、产品特点

◇主体无可动部件 ，可靠性高 ，安装方便、无需现场校准和测试、免维修。

◇安装方式灵活 ，根据现场工艺管道不同 ，可水平或垂直安装（保证满管）。

◇压损小（约为孔板的 1/4-1/2）。

◇测量范围宽 ，精确度较高 ，常规液体测量精度可达±1.5%FS。

◇电路采取多种保护模式 ，抗浪涌、现场适应能力强。

◇流量计测量为脉冲频率 ，其与被测流体的实际流量呈线性 ，零点无漂移 ，性能稳定。

◇高精度传感器探头 ，采用压电晶体设计 ，信号稳定。

◇输出方式多样 ，提供脉冲、4～20mA、RS485 等输出信号。

三、技术参数

◇执行标准 ：JB/T9249-2015 涡街流量计

◇公称压力（Kpa） ：0KPa ~ 1000KPa

◇环境温度 ：-20 ~65℃

◇介质温度 ：常规款 ：0-90℃ ,  高温款 ：0-180℃

◇使用材质 ：表体 ：PPS ，螺纹直管段 ：304(不锈钢)

◇流量范围 ∶0.5 ~250L/min ，视管道尺寸而定。

具体标准流量请查阅流量范围表。

◇精确度： <±1.5% FS（满量程） ，温度显示可选：≤2.0℃

◇重复性： <1.0%

◇量程比 ：最小1:5 ，最大 1:10 ，其他量程比可特殊定制。

◇连接方式 ：标准接口螺纹G½ ,  可定制 G、R、NPT 类螺纹。

◇供电电源 ：24VDC

◇输出信号 ：三线制脉冲输出、三线制4-20mA 输出、RS485 输出。

◇防护等级 ：IP65

◇测量介质 ：低粘度液体

◇传输距离 ：脉冲输出≤300m ，4-20mA 输出≤1200m ，负载电阻≤500Ω(24V) ，       RS485 输出≤1000m。

四、产品应用

◇冷却水、循环水、低粘度无腐蚀性液体的流量监控

◇有机物、无机物溶液流量监控

◇液冷、计算中心、防冻保护、喷淋系统、流量监控

◇腐蚀性液体可以定制

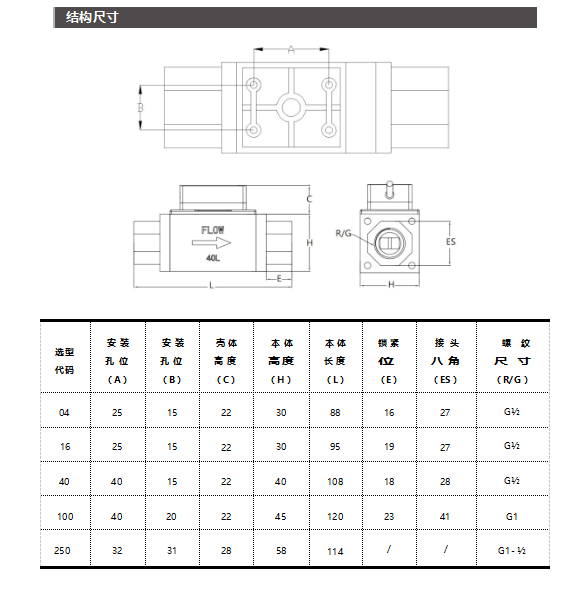

五、结构尺寸

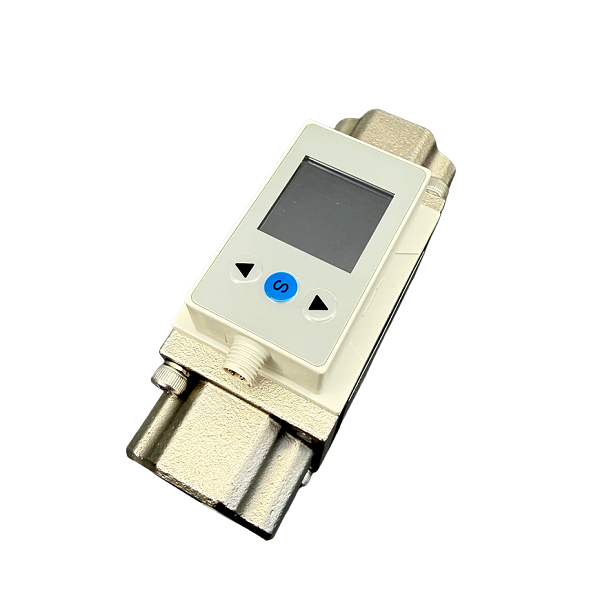

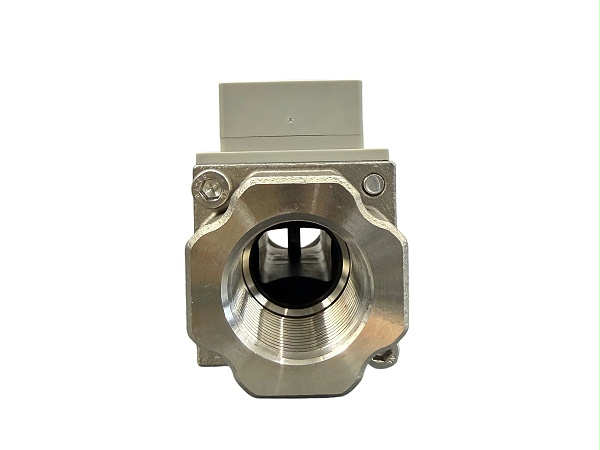

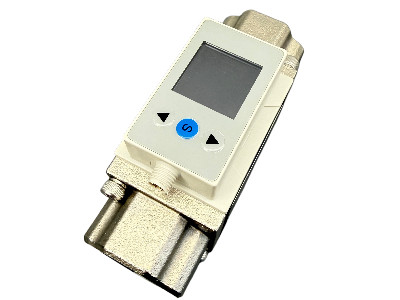

六、产品展示（原相机拍摄）
