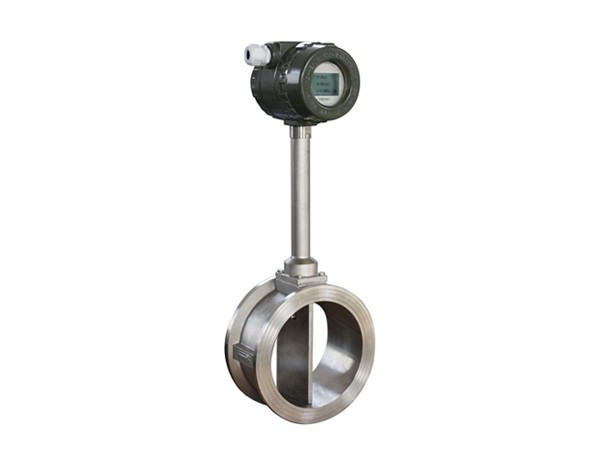

产品细节：
涡街流量计采用涡轮进行测量。它先将流速转换为涡街的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡街流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±1.0%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
工作原理：
在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡。
在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f-发生体一侧产生的卡门旋涡频率HZ
St-斯特劳哈尔数(无量纲数)
V-流体的平均流速 (m/s)
d-旋涡发生体的宽度 (m)
由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数，
下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。
在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数(K)，见式(2)
K=3600f/Q(1/m³) 公式(2)
式中：K=仪表常数(m-3)。
f=脉冲个数
Q=体积流量(m³)
产品规格：
口径范围：DN25～DN300(管道式)
介质温度：0～70度(普通型);
环境温度：-20～70度
测量精度：1.0%;1.5%
重 复 性：0.5%
本体材质：铝合金、304
连接方式：法兰连接;
输出信号：脉冲;4～20mA;RS485;HART协议
防 爆：EXdIICT6GB
使用范围：
气体涡街流量计是一款真正的质量流量计，测量气体时不需要温度和压力补偿，测量方便，可以的到气体的质量流量或者标准工况体积流量。量程比宽，抗震性能好，使用寿命长，传感器没有活动部件，不受震动的影响，安装维修方便。在现场条件允许的情况下，可以实现不停产安装和维护。
可测介质：天然气、燃气、空气、氧气、氢气、氮气、煤气、烟气、氨气、沼气、瓦斯、甲烷、丙烷等(乙炔除外)
技术参数：
产品功能：
表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
全新的数字滤波和修正功能使流量测量更加可靠。
电池供电型无需外接电源既可连续工作两年以上。
全新点阵汉字液晶显示，使用操作更方便。
产品特点：
1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。安装简单，维护十分方便。
2、检测传感器不直接接触被测介质，性能稳定，寿命长。
3、输出是与流量成正比的脉冲信号，无零点漂移，精度高。测量范围宽，量程比可达1：10。
4、压力损失较小，运行费用低，更具节能意义。
5、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
贝特公司生产的涡街流量计主要广泛应用于市政、石油、化工、冶金、制药、热电造纸、食品环保以及科研领域，并出口东南亚、南美、欧洲等。贝特公司的诚信、实力和产品质量获得业界的认可。
如需了解气体涡轮流量计价格，请拨打贝特仪表业务电话：400-839-1983，在确定您要的产品规格型号，贝特会为您提供准确的价格明细。
