RP62系列全智能差压变送器

RP62装有微处理器能够测定多种压力,并支持多种输出和多参数设置,可实现HART ® 通信功能等操作。按使用途径可以做压力测定,流量测定,液位测量。


产品简介 / Introduction
产品特点
贝特-智能仪表一体化直供厂家
技术参数
贝特-智能仪表一体化直供厂家
物理指标
过程接口材料 过程隔离膜片:316L SS,哈氏合金C-276,蒙乃尔合金,钽
过程接口:316SS,碳钢(镀锌),哈氏合金,蒙乃尔合金
O形垫圈:特氟隆,氟化橡胶
排气/排液阀:316L SS,哈氏合金C-276
螺栓:碳钢,A286 SS(NACE)
注:接液部分有其他特殊防腐材料备选,能满足各种工况条件下使用,请与VIRVO ® 公司联系
安装支架 碳钢(镀锌)或不锈钢角支架,碳钢平板支架
填 充 液 硅油DC200或CTFE(氟油)
表 壳 环氧聚酯油漆,低铜铝合金。满足NEMA 4X(防水)和NEMA 7(防爆)要求,可选不锈钢材质
过程连接 1/4NPT,1/2NPT转换接头(可选)
接 线 16AWG(1.5mm直径)
净 重 4.2kg,含附件时约5kg
包装尺寸 234X185X155mm
铭 牌 304不锈钢
危险区域认证 具有隔爆和本安认证,可用于ClassⅠ,Devision 1,GroupA,B,C,D场合,和非易燃的ClassⅠ,
Devision 2,GroupA,B,C,D场合。ATEX标准的EEx ia ⅡCT4,T5,T6和EExdⅡCT5,T6认证

电气指标
电源电压 11.9~45 VDC 输出信号 4~20mA DC/HART
HART负载电阻 250~1500Ω 绝缘电压 500 Vrms (707VDC)
阻尼时间 0.25S 启动时间 5S

性能指标
精 度 ± 0.075% of Span
(0.2URL≤Span ≤URL)
±[0.05+0.005x(URL/Span)]%
of Span(0.05URL≤Span<0.2URL)
稳 定 性 ±0.01% 满量程/年
温度影响 ±[0.025%URL+0.125% Span]/28
震动影响 在任意轴上频率为200Hz,引起的误差为最大量程范围的±0.05%/g
电源电压影响 0.005% 满量程/伏
CE认证 89/336/EEC,电磁兼容(EMC)标准

运行环境
参数 额定环境 操作极限 运输和存储
环境温度(℃) -40~85  -40~91  -55~125
表体温度(℃) -40~110  -40~125  -55~125
湿度(%RH) 10~85 0~100 0~100
过压能力 14MPa,特殊可达21MPa
真空度(KPa) 0 3.5 --
产品结构
贝特-智能仪表一体化直供厂家

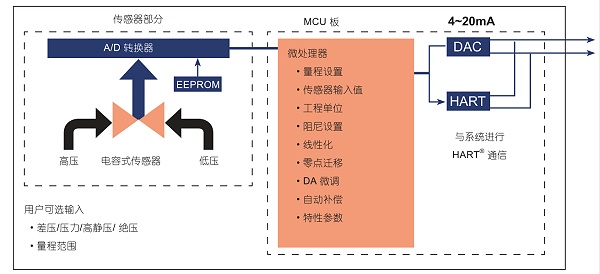

RP62系列全智能差压变送器原理系统图

原理系统图

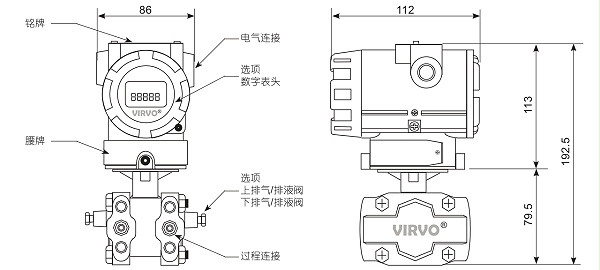

RP62系列全智能差压变送器-结构尺寸图

结构尺寸图

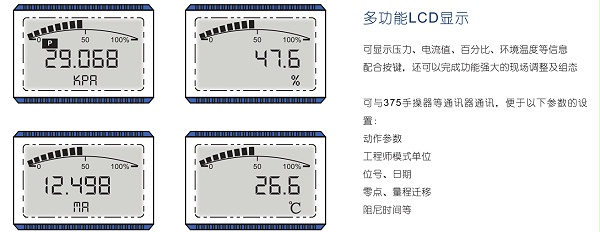

RP62系列全智能差压变送器-多功能LCD显示

多功能LCD显示

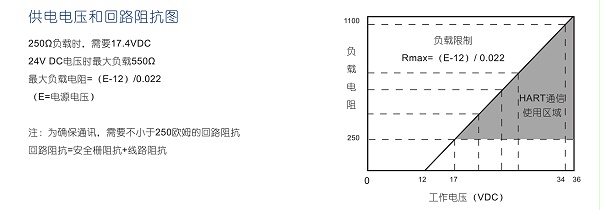

RP62系列全智能差压变送器-供电电压和回路阻抗图

供电电压和回路阻抗图
