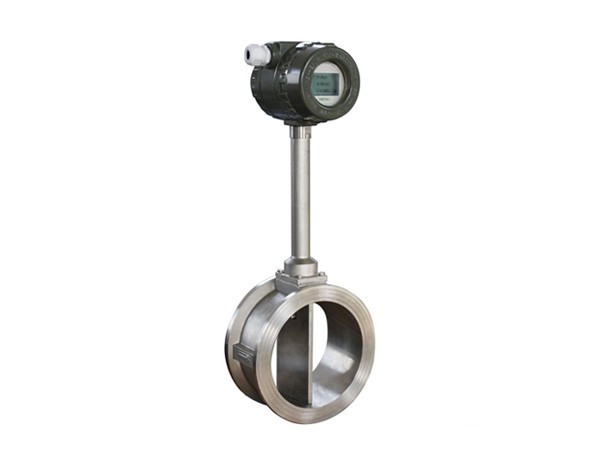

远传涡街流量计
远传涡街流量计是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、度高、寿命长,可在很宽的流量范围内确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,防爆,适用于恶劣环境。
产品简介 / Introduction

远传涡街流量计介绍

产品细节:

远传涡街流量计是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、度高、寿命长,可在很宽的流量范围内确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,防爆,适用于恶劣环境。并可输出远传脉冲信号或电流信号与PLC控制系统连接。

产品特点:

1、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。

2、全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。

3、全新的数字滤波和修正功能使流量测量更加准可靠。

4、电池供电型无需外接电源既可连续工作两年以上。

5、全新点阵汉字液晶显示,使用操作更方便。

为了使用方便,电池供电的本地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

工作原理:

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼旋涡。

卡曼旋涡

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,根据卡曼涡街原理,有如下关系式:

f=StV/d 公式(1)

式中:

f-发生体一侧产生的卡门旋涡频率HZ

St-斯特劳哈尔数(无量纲数)

V-流体的平均流速 (m/s)

d-旋涡发生体的宽度 (m)

由此可见,通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

斯特劳哈尔数与雷诺数

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

K=3600f/Q(1/m³) 公式(2)

式中:K=仪表常数(m-3)。

f=脉冲个数

Q=体积流量(m³)

远传涡街流量计选型

选型对照表

公称直径 内径 卡装式本体
长L 外径D 总高H
15 15 50 88 335
20 20 50 88 335
25 25 50 88 335
32 32 50 88 335
40 39 50 88 335
50 49 70 88 335
65 64 70 105 345
80 79 80 117 365
100 99 80 140 382
125 125 70 168 395
150 149 70 190 425
200 207


250 259


300 309


远传涡街流量计安装方法

安装注意事项

1、上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05D。

2、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm

3、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,

4、仪表在在管道上可以水平、垂直或倾斜安装。

5、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而动。

厂家价格

贝特公司生产的涡街流量计主要广泛应用于市政、石油、化工、冶金、制药、热电造纸、食品环保以及科研领域,并出口东南亚、南美、欧洲等。贝特公司的诚信、实力和产品质量获得业界的认可。

如需了解远传涡街流量计价格,请拨打郑州方泰业务电话:400-839-1983,在确定您要的产品规格型号,贝特会为您提供准的价格明细。

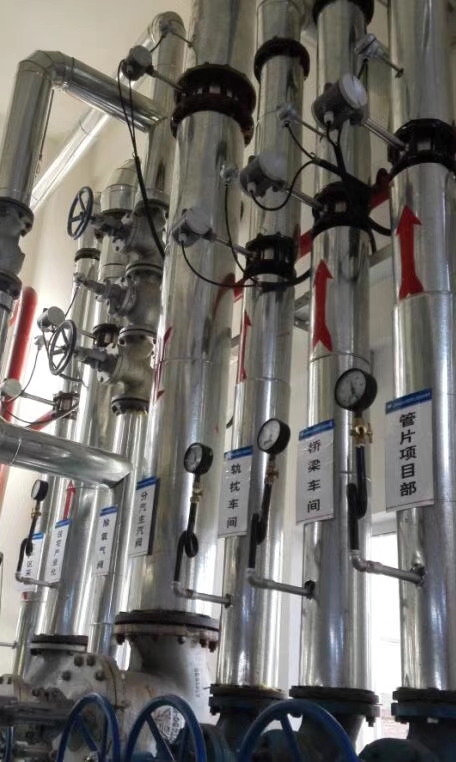

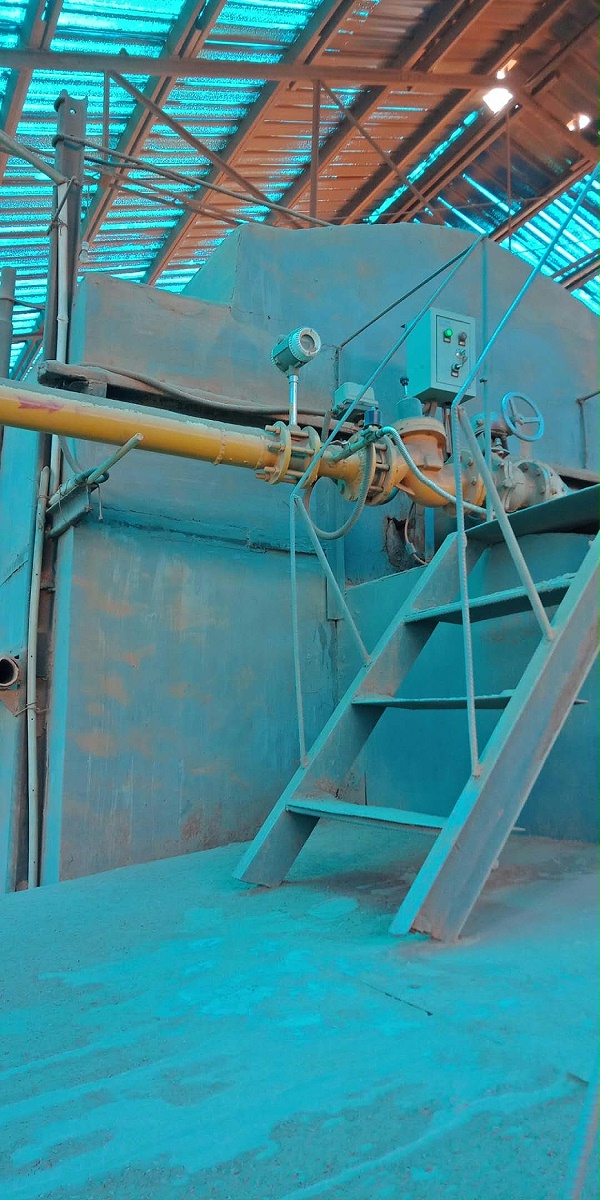

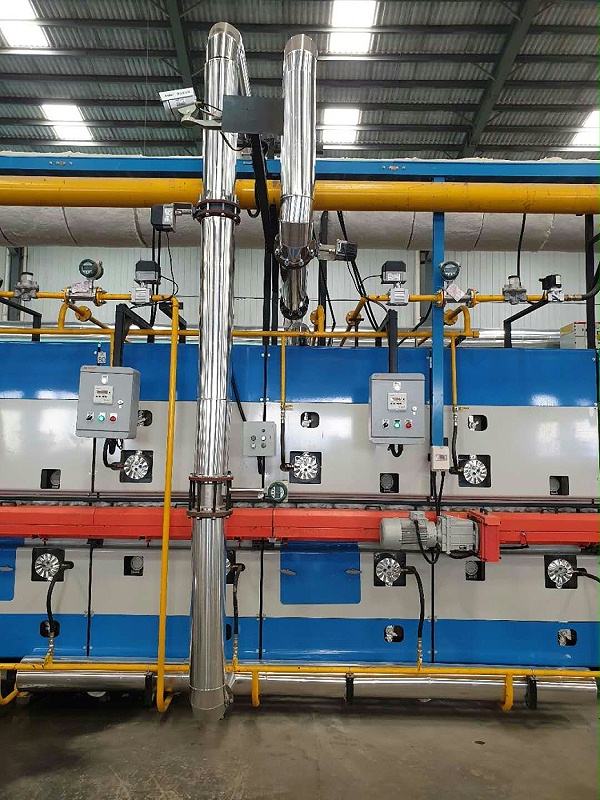

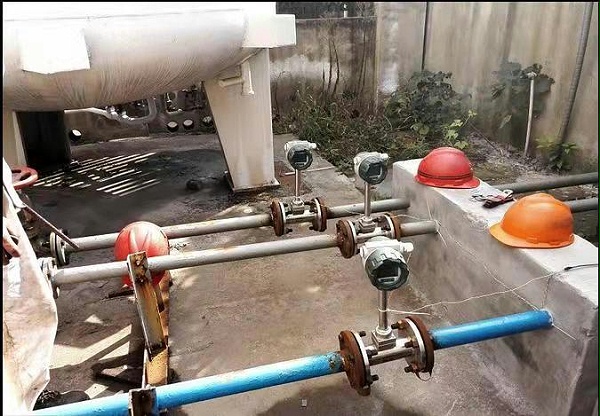

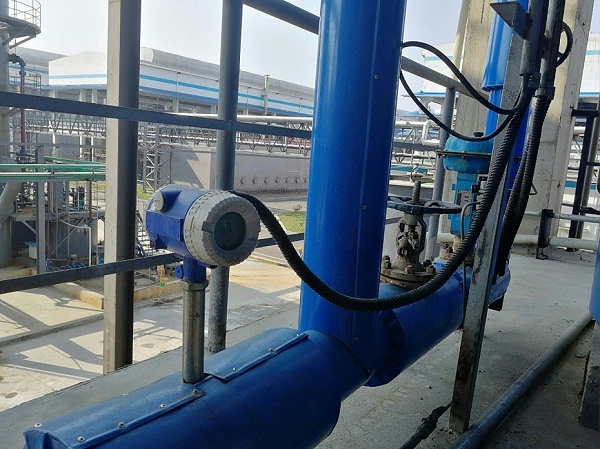

场景应用
