BT590178系列视流器使用说明书

1、概述

视流器又称流量视镜、流量指示器、流体指示器,可以指示当前瞬时流量,适用于石油、化工、化纤、医药、食品、电厂、泵、冶金设备等工业生产管路中,能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产保证产品质量不可缺少的管道附件之一。

2、工作原理

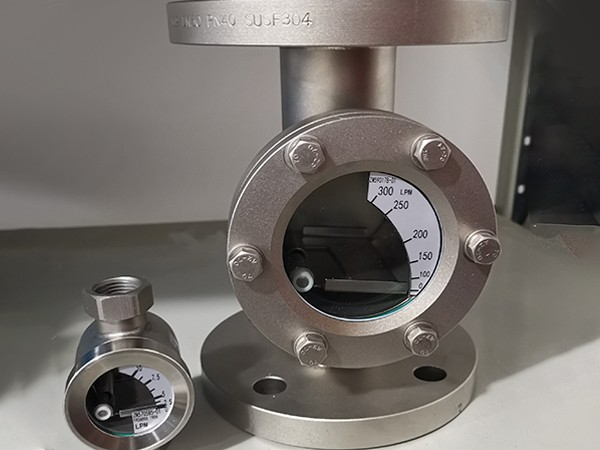

视流器由视镜、喷嘴、翻板、刻度盘等组成,过程连接可以选择螺纹、法兰、卡箍等形式。视流器可以测量液体、气体、蒸汽的流量,翻板随着管道流量的大小转动不同的角度,翻板转动的角度大小与流量大小成正比关系,转板对应的刻度流量就是当前的管道实际流量。转板式视流器只能测量单一方向的流量,但是流量测量不受安装方向的影响。 流量测量精度±5%

视流器系列技术参数及组件

螺纹式(BT570585系列): DN15-DN50 (1/2-2寸)

法兰式(BT570178系列): DN15-DN400 (1/2-16寸)

分流式(BT570586系列):DN80-DN200 (3-8寸)

压力等级: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

玻璃耐压:钢化硼硅玻璃片≤ 2.5MPa 石英玻璃片≤ 10.0MPa

阀体材质:不锈钢( 304不锈钢)

密封垫片:氟胶O型圈、聚四氟乙烯垫片

3、玻璃视窗的维护及保养

3.1、其玻璃视窗是用于观察液体、气体、蒸汽等介质的流动反应应保持干净无灰尘。

3.2、视窗玻璃属宜损件,安装视镜时要小心轻放。

3.3、玻璃耐温耐压有一定的局限,具体根据实际情况而定。以下提供国标玻璃制造工艺物理实验参数:耐温:钢化硼硅玻璃≤ 200℃、石英玻璃≤ 1000℃、铝硅玻璃≤ 450℃耐压:钢化硼硅玻璃片≤ 2.5MPa石英玻璃片≤ 10.0MPa 铝硅玻璃≤ 6.4MPa 普通玻璃≤ 0.6MPa

3.4、允许急变温度< 60℃,玻璃因温差过大造成破裂。

玻璃检测标准:参照《化工管道手册》和 HGJ501-502-86《压力窗口视镜》设计制造和验收。 5、维修视镜时紧固件、视镜底板、玻璃片及密封圈确保无杂物方可均称安装。

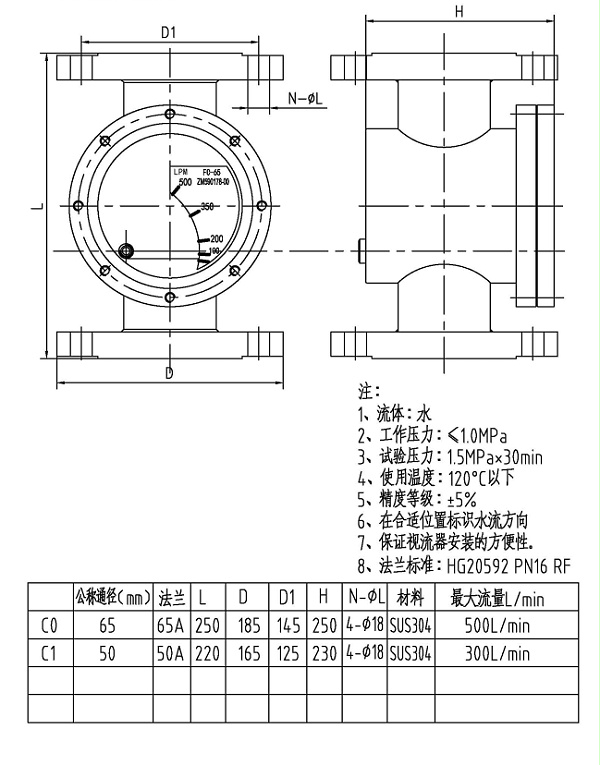

尺寸规格:
