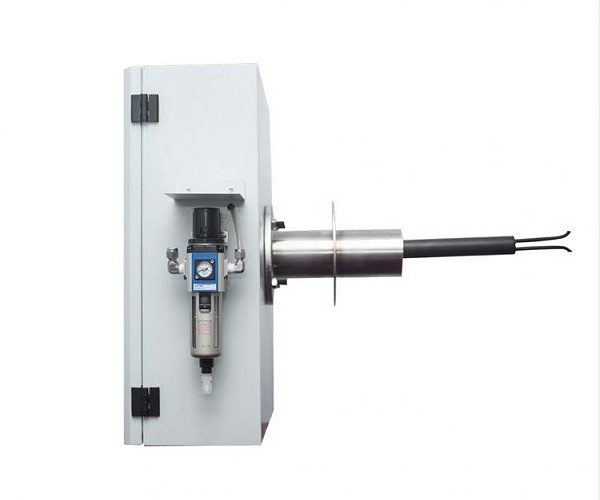

在线温压流监测仪(温压流一体机)
  • 在线温压流监测仪(温压流一体机)
在线温压流监测仪(温压流一体机)

 BT-TPF-565在线温压流监测仪(温压流一体机)是大气污染源排放的气态污染物 和颗粒物 进行浓度和排放总量连续监测系统中测量烟气温度、压力、流量的重要的测量设备,采用实流标定的皮托管可以测量高温气体的流速,设备自带自动吹扫功能,克服了传统的皮托管在潮湿多尘的烟气中易堵的缺点。皮托管的基本原理是在管道中流动的气体同时受到静压和动压作用,静压是单位体积气体所具有的势能,它表现为气体在各个方向上作用于管壁的压力;动压是单位体积气体所具有的动能,是使气体流动的压力。由于动压仅作用于气体流动的方向,所以动压为正值,而气体流速与气体动压的平方根成正比。故根据测得的动压计算气体的流速。

产品简介 / Introduction


一、BT-TPF-565在线温压流监测仪(温压流一体机)

    BT-TPF-565在线温压流监测仪(温压流一体机)是大气污染源排放的气态污染物 颗粒物 进行浓度和排放总量连续监测系统中测量烟气温度、压力、流量的重要的测量设备,采用实流标定的 皮托管可以测量高温气体的流速设备自带自动吹扫 功能克服了传统的皮托管在潮湿多尘的烟气中易堵的缺点。皮托管的基本 原理是在管道中流动的气体同时受到静压和动压作用,静压是单位体积气体所具有的势能,它表现为气体在各个方向上作用于管壁的压力;动压是单位体积气体所具有的动能,是使气体流动的压力。由于动压仅作用于气体流动的方向,所以动压为正值,而气体流速与气体动压的平方根成正比。故根据测得的动压计算气体的流速。

    BT-TPF-565型温压流一体式监测仪(温压流一体机)拥有高精度微差压/静压传感器,同时配备电磁阀控制的反吹单元,是专门针对烟气排放连续监测的高粉尘、高温、高湿环境而开发的一体式温度、压力、流速监测仪,符合相关标准的要求,可以用于烟气排放监测系统(CEMS) 进行烟气温度、压力、流速及流量的实时连续测量。


二、 BT-TPF-565在线温压流监测仪技术特点:

可快速装卸一体式结构,法兰式安装,结构简单;

体积小,结构简单、紧凑,维护量低,需要的安装空间小。

    自动定时或手动对动压和流速校零;

    液晶显示各测量数据和信号,可直接读数,便于调试(选配);

    测量精度高,可靠性好,可长期连续工作;

    配备自动反吹单元,可定时清理皮托管内的颗粒物,防止堵塞,反吹时间间隔可设定;

 三、设计标准依据

HJ 1012-2018 环境空气和废气 总烃、甲烷和非甲烷总烃便携式监测仪技术要求及检测方法

HJ 38-2017 《固定污染源废气 非甲烷总烃、甲烷和非甲烷非甲烷总烃的测定 气相色谱法》

HJ 75-2017 《固定污染源烟气(SO2、NOX、颗粒物)排放连续监测技术规范》

HJ 76-2017 《固定污染源烟气(SO2、NOX、颗粒物)排放连续监测系统技术要求及检测方法》


四、BT-TPF-565在线温压流监测仪技术指标:

    烟气流速:0~40m/s;

    烟气动压:0~1000Pa;

    烟气静压:80~120kPa(绝压);

    烟气温度范围:-40~500℃; 环境温度:-40~85℃;

    信号输出:4~20mA开方比例电流,两线制;

    分辨率输出:0.125%FS;

    流速准确度:±5%FS;

    动压准确度:±2%FS;

    静压准确性:±1%FS;

    温度准确性:±1%FS;

    差压变送器过压极限:16MPa; 皮托管材质:304、316L不锈钢;

    反吹电磁阀电源:220VAC,50Hz; 皮托管插入长度:500mm~1700mm 可选;吹扫时间可以设置。

    压力变送器量程:-10~10kPa 或其它订制量程;温度变送器量程:0~600℃或其它订制量程;

    贮存温度:-40~80℃; 贮存湿度:0~85%RH。

11

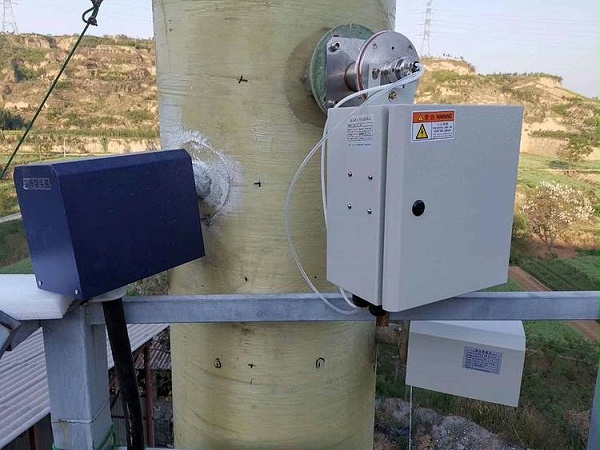

安装现场
