气体涡街流量计工作原理图

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2020.04.26
信息摘要:
在咱们厂区的蒸汽管道、氮气管道上设备的计量外表首要是涡街流量计,用来计量运用的数量。涡街流量计是依据卡门(Karma)涡街原理研究出产的,首…

在咱们厂区的蒸汽管道、氮气管道上设备的计量外表首要是涡街流量计,用来计量运用的数量。涡街流量计是依据卡门(Karman)涡街原理研究出产的,首要用于工业管道介质流体的流量测量,如气体、 液体、蒸气等多种介质。其特点是压力丢掉小,量程规划大,精度高,在测量工况体积流量时简直不受流体密度、压力、温度、粘度等参数的影响。

涡街流量计

产品分类

FLVJ系列插入式涡街流量计、FLVJ系列涡街流量计按传感器连接方式分为法兰型和夹装型。

按检测方式分为热敏式、应力式、电容式、应变式、超声式、振动体式、光电式和光纤式等。

按用途分为普通型、防爆型、高温型、耐腐型、低温型、插入式和汽车专用型等。

按传感器与转换器组成分为一体型和分离型。

按测量原理分为体积流量计、质量流量计。

产品原理

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:

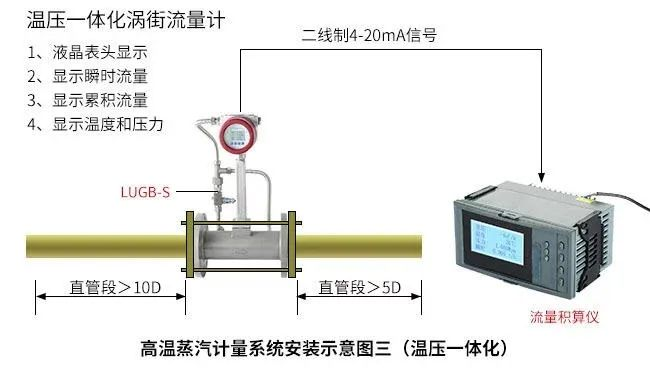

气体涡街流量计原理图

f=Stv/d

St是雷诺数的函数,St=f(l/Re)

测量介质:气体、液体、蒸气

常见故障

1、涡街流量计的测量范围较大,一般10∶1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件;测量上限则传感器的频率响应和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。

2、振动也是该类仪表的一大劲敌。因此在使用时应注意避免机械振动,尤其是管道的横向振动。

3、介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300°C状态,因其绝缘阻抗会由常温下的10-100MΩ急降至1-101Ω,输出信号也变小,导致测量特性恶化。
