高压电磁流量计

高压电磁流量计是由采用专有技术特殊工艺生产的高压型电磁流量传感器和智能转换器配套组成,专门用门用于地质、石油勘探、油田系统测量高压条件于地质、石油勘探、油田系统测量高压条件下的泥浆、水泥浆、高压注水等导电液体或液固两相介质体积流量。而一些大口径的管道,例如DN700-DN1200之间,耐压能做到 1.0MPA。
全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家
高压电磁流量计
  高压电磁流量计是采用的测量技术和特殊工艺生产的一种在高管压下(16MPa以上)进行连续测量的一种流量计。专门用于地质、石油勘探、油田系统测量高压条件下的泥浆、水泥浆、高压注水以及水泵实验等导电液体或也顾两相介质。
  高压流量计可通过红外线触摸按键设定参数,在恶劣的环境下不打开转换器的盖板也可以的进行设定。高压流量计的转换器具有自诊断报警输出、空负载检测报警输出、流量上、下限报警输出、励磁报警输出等功能。
introduction

工作原理

高压电磁流量计工作原理讲解

传感器实际上是一种液体流速测量仪表。它是应用法拉第电磁感应定律的原理制成的流速测量仪表。插入型电磁流量计基本工作原理的示意图。用一个长杆将一个小的电磁流量传感器插入到被测量管道中规定的位置,导电流体垂直流过传感器的工作磁场时(转换器向传感器提供励磁电流时,在励磁线圈构成的励磁系统中便产生工作磁场),相当于导体在磁场中作切割磁力线运动。根据法拉第电磁感应定律可知,在导体的两端产生感应电动势。此感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度 B、两极间距离 L 和流体的平均流速呈正比。

产品特点

贝特-智能仪表直供厂家
  • 接地 / metal structure design 传感器带接地电极,实现仪表良好接地。
  • 高压 / Case structure design 测量管无阻碍活动部件、无压损、直管段要求较低。
  • 传感器 / Conical measuring tube 传感器采用加工工艺,使仪表具有良好的抗负压能力。
  • 测量精度 / connection methods 测量精度不受流体密度、粘度、湿度、压力和电导率变化的影响。
  • 智能显示器 / Material optional 智能转换器可同时显示流量百分比、瞬时流量和累积流量等测量数据。
  • 自诊断报警 / Magnetic coupling system 高压流量计的转换器具有自诊断报警输出、空负载检测报警输出、流量上、下限报警输出、励磁报警输出等功能。

电极材料

贝特-智能仪表直供厂家
电极材料 耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe"、、Cu"下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀,但如酸中含有氧化剂如硝酸、Fc++、Cu++时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50以下的硫酸的腐蚀。在碱中刁;耐蚀。
铂/钛合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

安装和使用

高压电磁流量计工作原理讲解

安装

安装环境的选择

①应尽量远离具有强电磁场的设备,如大电机、大变压器等。

②安装场所不应有强烈的震动,管道固定牢靠。环境温度应变化不大。

③安装环境应便于安装和维护。

安装图

安装位置的选择

①安装位置保证管道内始终充满被测流体。

②选择流体流动脉冲小的地方。即应远离泵和阀门、弯头等局部阻力件。

③测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方。

④应避免测量部位出现负压。

⑤被侧管道直径或周长容易测量,并且椭圆度应较小。 B、两极间距离 L 和流体的平均流速呈正比。

直管段长度

传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于 5D。D 为被测管道通径。

流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧。测量时,通常流量控制阀门应处于全开状态。

安装底座的焊接

安装底座与被测管道的焊接焊接的技术要求如下:

①安装底座 63 管子的轴线与被测管道的轴线相互垂直。其夹角为

②采用不锈钢焊条平焊。焊后保证法兰端面与管轴线平行,焊缝牢固,能承受 1.6Mpa 压力无渗漏现象。

③被测管道开孔尺寸与安装底座的通孔外径一致。

厂家实力

智能仪表直供厂家

公司生产加工设备齐全,电子车间拥有一条现代化SMT流水线,拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备,标定车间拥有两条液体标定测试线,一条中小流量气体标定测试线,保证每台产品均经实际标定、校验,以确保产品品质。

保用期内供需双方应负责任

1. 在仓库存放时,应放在干燥、通风、无腐蚀性气体的地方,环境温度在 0-40℃范围及相对湿度小于 85%的场所。

2. 本厂对产品实行三包,保用期为一年(从出厂之日算起)。在保用期内,用户遵守产品使用、保管和运输规定的条件下,产品如有质量问题,本厂负责免费修理或更换。

维护、修理和常见故障排除

智能电磁流量计维护、修理和常见故障排除
  • 维护传感器一般不需要定期维护。但对于被测介质容易使电极和测量头(测量管)表面或内壁粘附结垢的情形,进行定期清洗周期视粘附结垢速度而定。在清洗电极和测量头(测量管)
  • 修理传感器如有故障,可根据本说明所述的检查方法来确定传感器励磁系统的测量系统是否正常。如有故障,应与本公司联系,一般用户不可自己进行修理。
  • 转换器流量为负值1传感器方向指示插与流体流向相反,2传感器接线盒内X与Y或者A与B有反接之处
  • 转换器输出超量程1流量计量程值小于实际测量值、2流体未充满管道、3励磁线圈开路
  • 输出信号波动过大1传感器电极处有气体存在,造成电极与介质接触不良、2电极上有沉积物
  • 输出信号逐渐漂向零值1传感器进水、2电极被覆盖

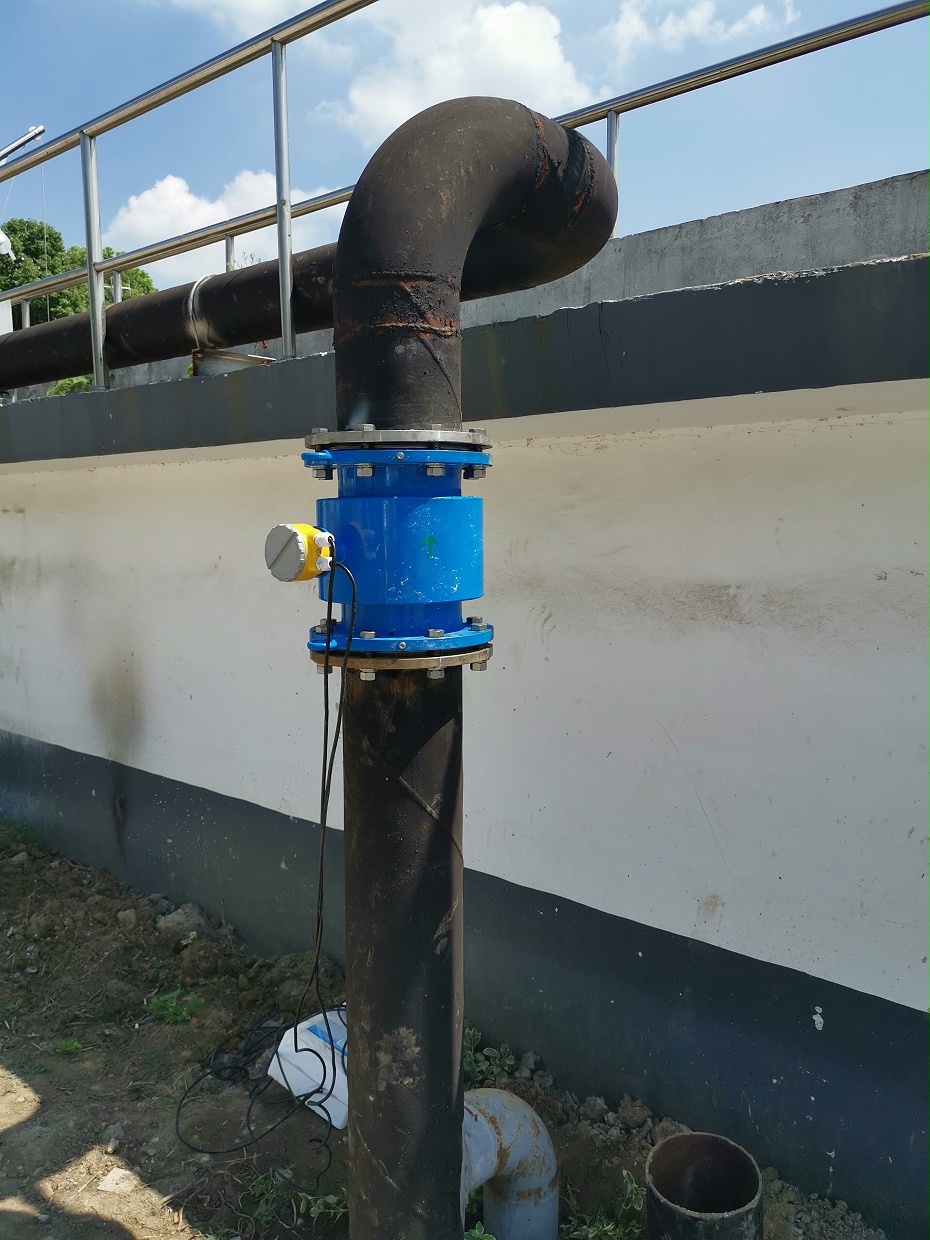

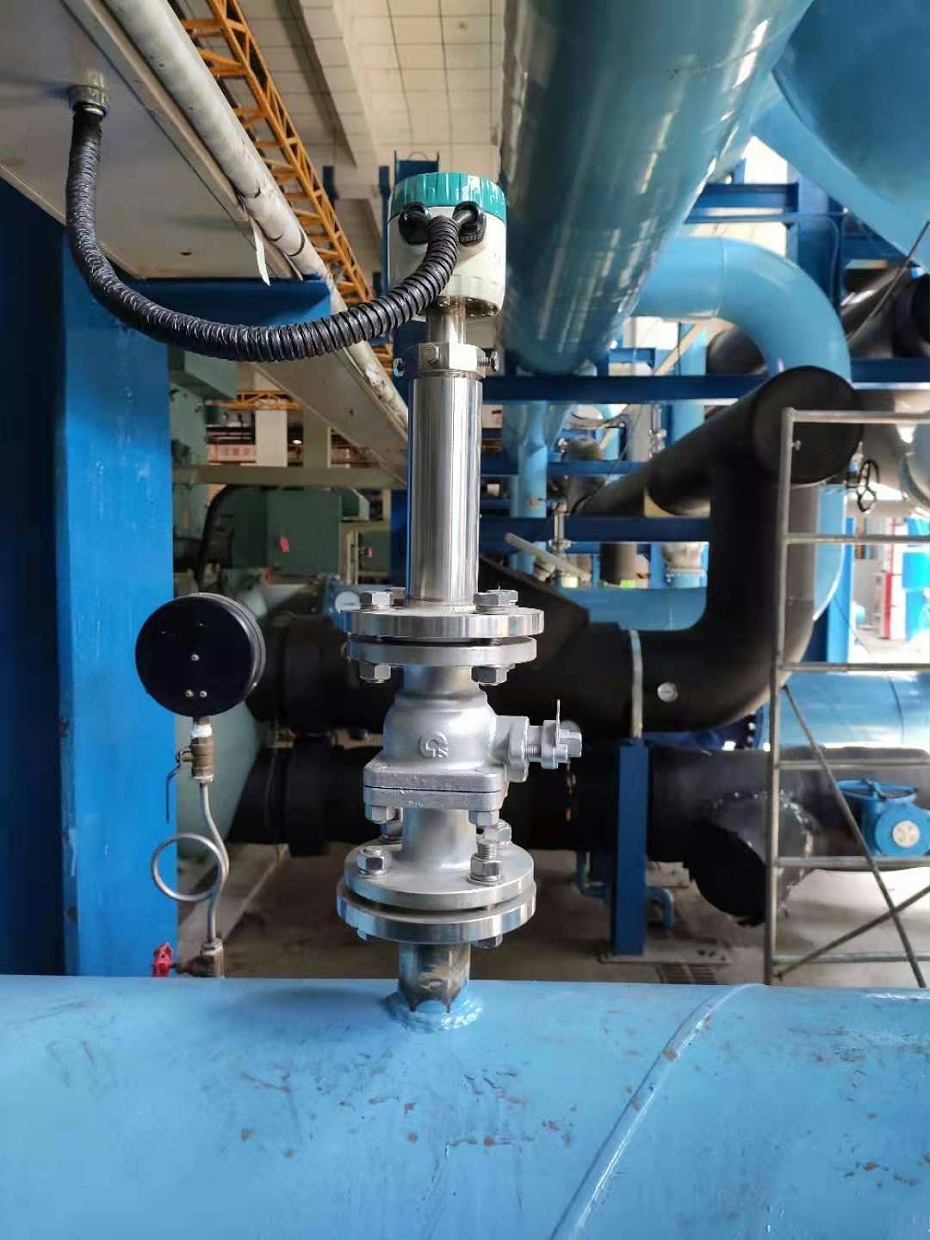

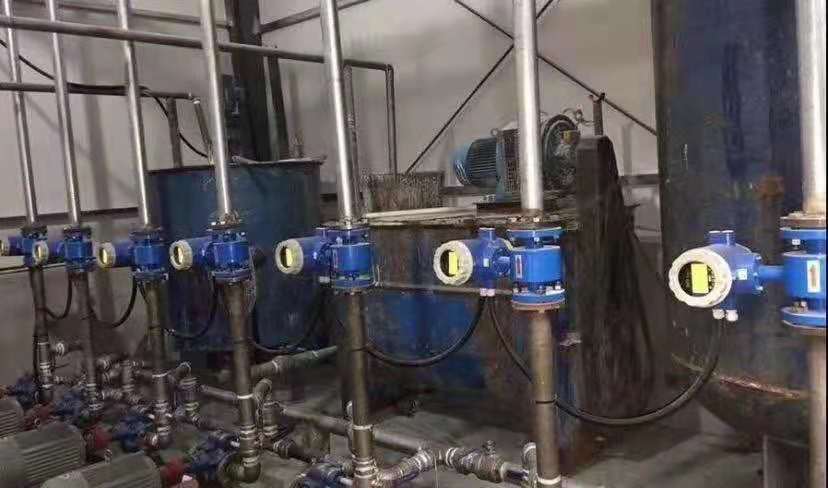

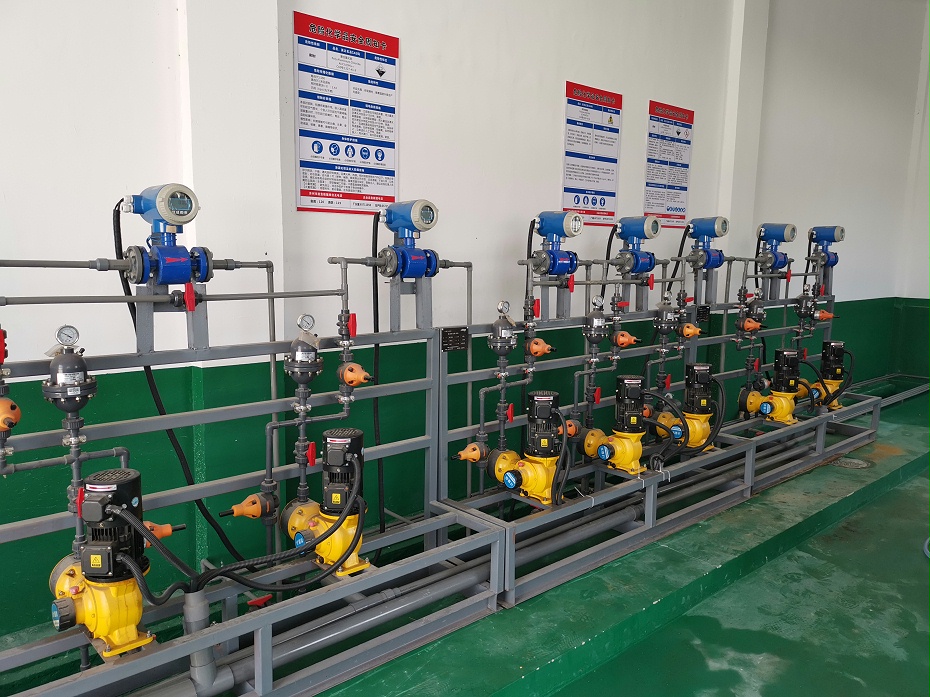

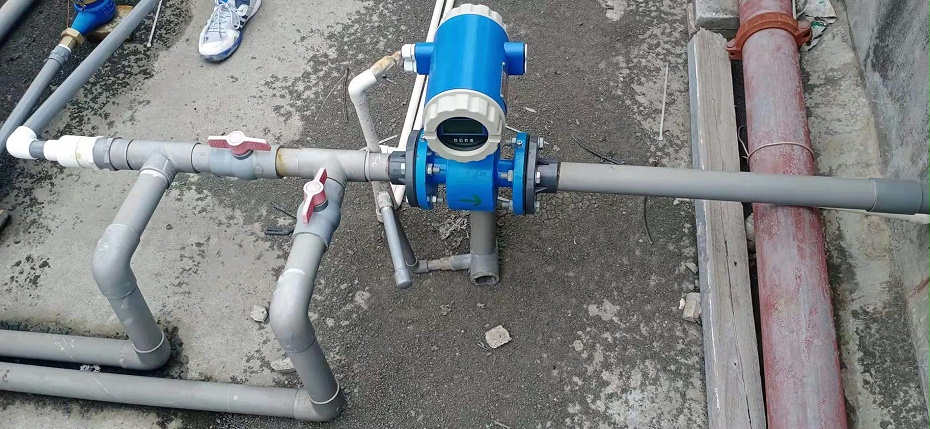

场景应用
