智能电磁流量计

智能电磁流量计是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。贝特公司生产而定智能电磁流量计还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。我们的产品应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。应用领域非常广泛。

在线咨询

全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

智能电磁流量计采用热扩散原理，热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术。其典型传感元件包括两个热电阻(铂RTD)，一个是速度传感器，一个是自动补偿气体温度变化的温度传感器。

introduction

工作原理

智能电磁流量计工作原理讲解

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例。流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。气体流速增加，介质带走的热量增多。使传感器温度随之降低。为了保持温度的恒定，则增加通过传感器的工作电流，此增加的部分电流大小与介质的流速成正比。

产品特点

贝特-智能仪表直供厂家

流量监测 / metal structure design 就地显示温度、压力、瞬时流量和累积流量。
一
滤波技术 / Case structure design 旋进旋涡流量计信号处理放大器和的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号
二
全金属结构 / Conical measuring tube 内置式压力、温度、流量传感器，性能高,结构紧凑，外形美观
三

时间显示 / connection methods 及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失
四
供能方式 / Material optional 整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
五
精度高 / Magnetic coupling system 使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
六

参考流量范围

贝特-智能仪表直供厂家

口径mm	流量范围m3/h	口径mm	流量范围m3/h
φ10	0.16~2.5	φ400	250～4000
φ15	0.4~6	φ500	400～6000
φ20	0.6～12	φ600	600～10000
φ25	1.0～16	φ700	800～12000
φ32	1.6~25	φ800	1000～16000
φ40	2.5～40	φ900	1200～20000
φ50	4.0～60	φ1000	1600～25000
φ65	6.0～120	φ1200	2500～30000
φ80	10～160	φ1400	3000～50000
φ100	16～250	φ1600	3000～60000
φ125	25~400	φ1800	5000～60000
φ150	40～600	φ2000	6000～100000
φ200	60～1000	φ2200	1367.78～136778.4
φ250	100～1600	φ2400	1627.78～162777.6
φ300	160～2500	φ2600	1910.38～191037.6
φ350	200～3000

使用说明

智能电磁流量计使用说明以及注意事项

安装环境的选择应尽量远离具有强磁场的设备，如大电机、大变压器、变频设备等。
安装位置的选择安装位置保证管道内始终充满被测流体。否则会影响测量准确度.选择流体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。
直管段长度传感器安装管道上游侧直管段长度应大于或等于15D，下游侧应不小于10D (D为被测管道通径).
流量控制阀门和调节阀门流量控制阀门应安装在传感器上游侧的被测管道上，流量调节阀门应安装在传感器下游侧。测量时，通常流量控制阀门应处于全开状态。
传感器的安装清理被测管安装底座的焊渣和毛刺。关掉上游流量控制阀门或采用低压供水。确定好插入式电磁的插入深度(插入式电磁流量传感器上两个电极所在管道中的位置) . 15.4.4按图3所将DN50球阀安装到
电缆的敷设和接线电缆的敷设分明敷和暗敷两种。采用哪种敷设要视现场具体情况而定。
接地传感器产生的流量信号非常微弱，通常为微伏或毫伏级。因此，防止外界电干扰的影响是用好流量计的一个重要因素。接地是解决电干扰影响的一个很有效的措施。
调整与使用如果被测管道流量大小已知，可根据被测管道内流量大小和转换器量程设定方法，设定好流量量程。

厂家实力

智能仪表直供厂家

公司生产加工设备齐全，电子车间拥有一条现代化SMT流水线，拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备，标定车间拥有两条液体标定测试线，一条中小流量气体标定测试线，保证每台产品均经实际标定、校验，以确保产品品质。

维护、修理和常见故障排除

智能电磁流量计维护、修理和常见故障排除

维护传感器一般不需要定期维护。但对于被测介质容易使电极和测量头(测量管)表面或内壁粘附结垢的情形，进行定期清洗周期视粘附结垢速度而定。在清洗电极和测量头(测量管)
修理传感器如有故障，可根据本说明所述的检查方法来确定传感器励磁系统的测量系统是否正常。如有故障，应与本公司联系，一般用户不可自己进行修理。
转换器流量为负值1传感器方向指示插与流体流向相反，2传感器接线盒内X与Y或者A与B有反接之处
转换器输出超量程1流量计量程值小于实际测量值、2流体未充满管道、3励磁线圈开路
输出信号波动过大1传感器电极处有气体存在，造成电极与介质接触不良、2电极上有沉积物
输出信号逐渐漂向零值1传感器进水、2电极被覆盖

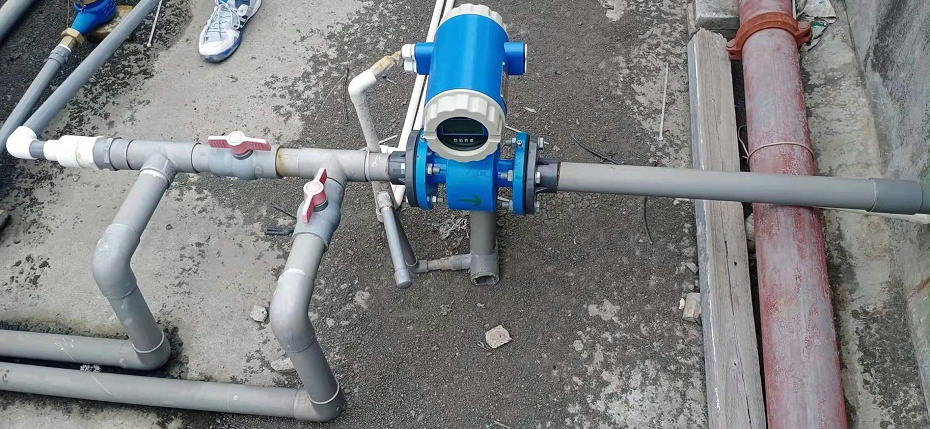

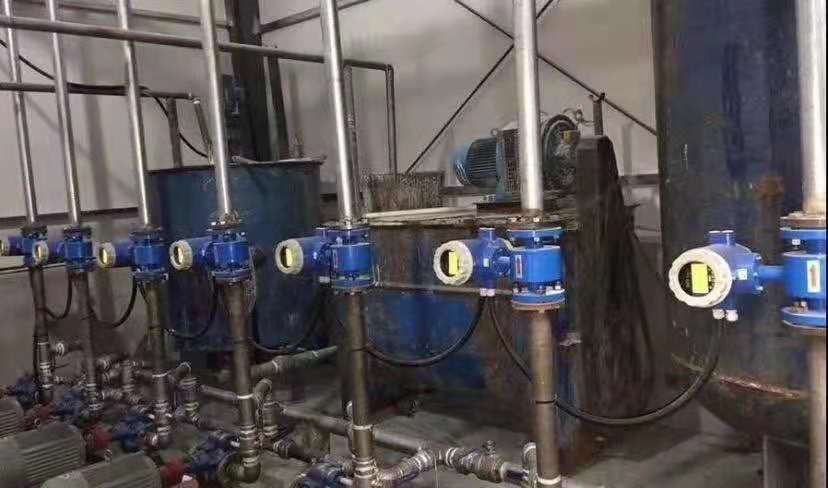

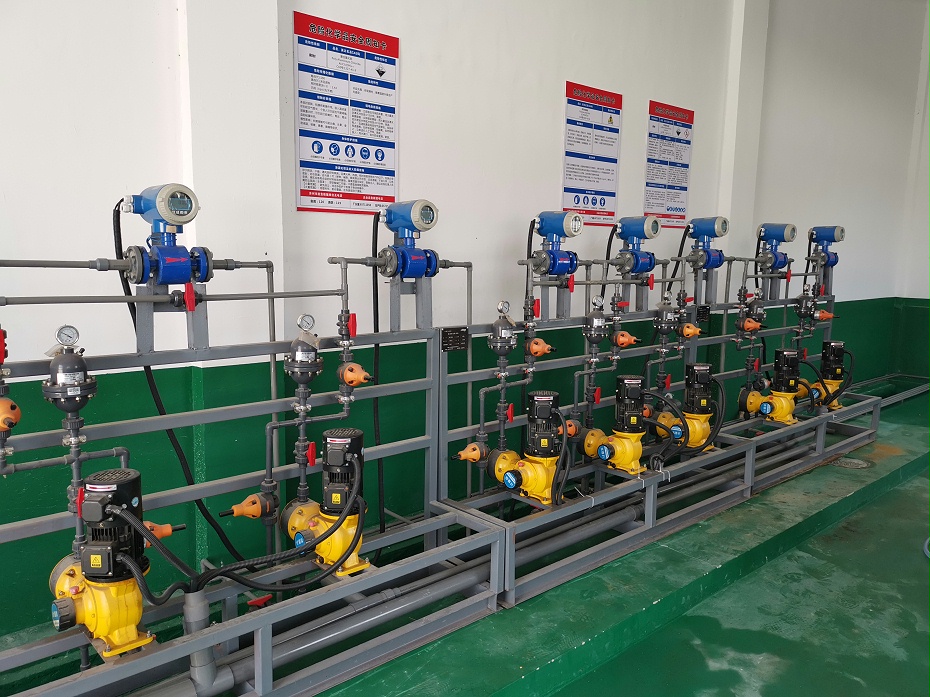

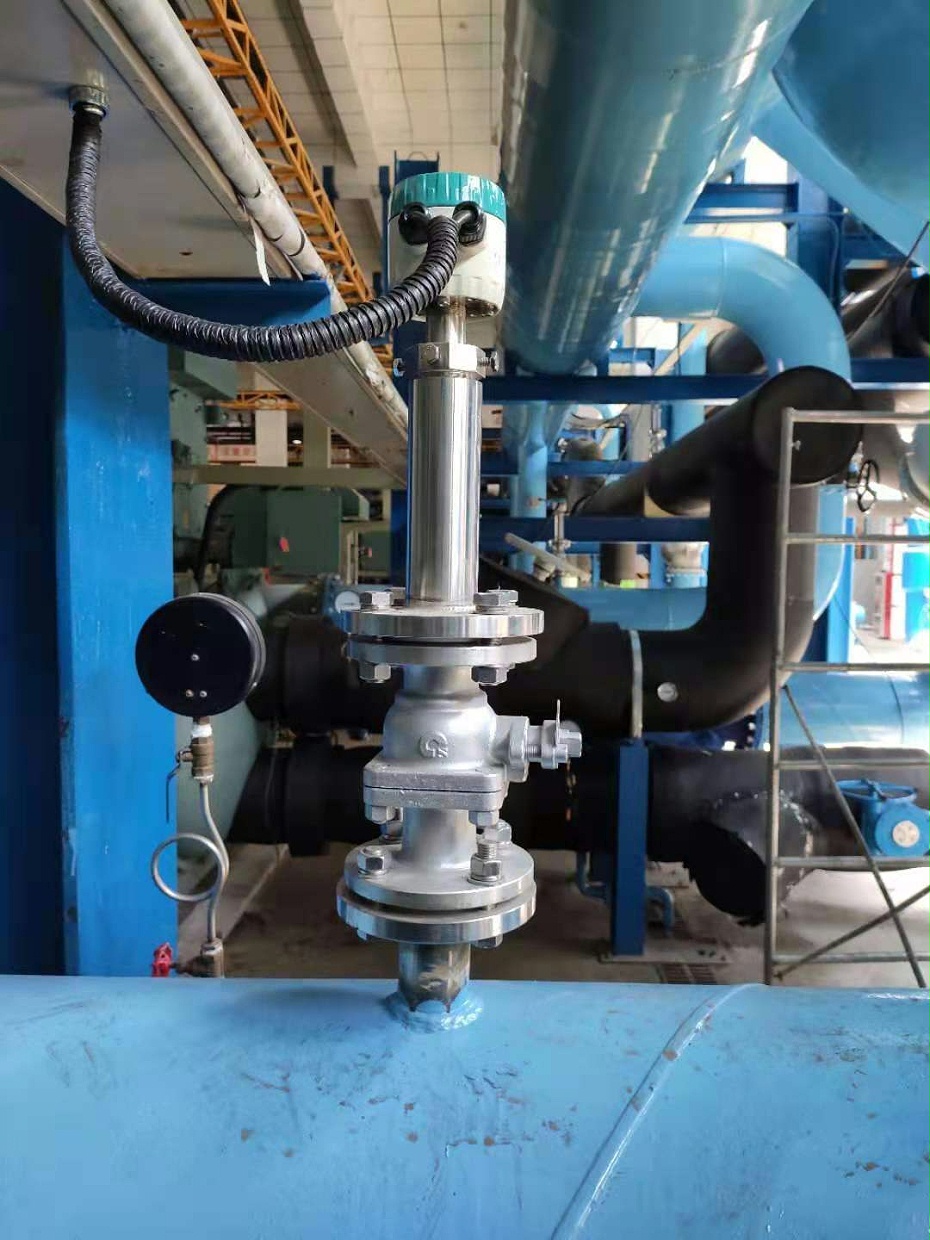

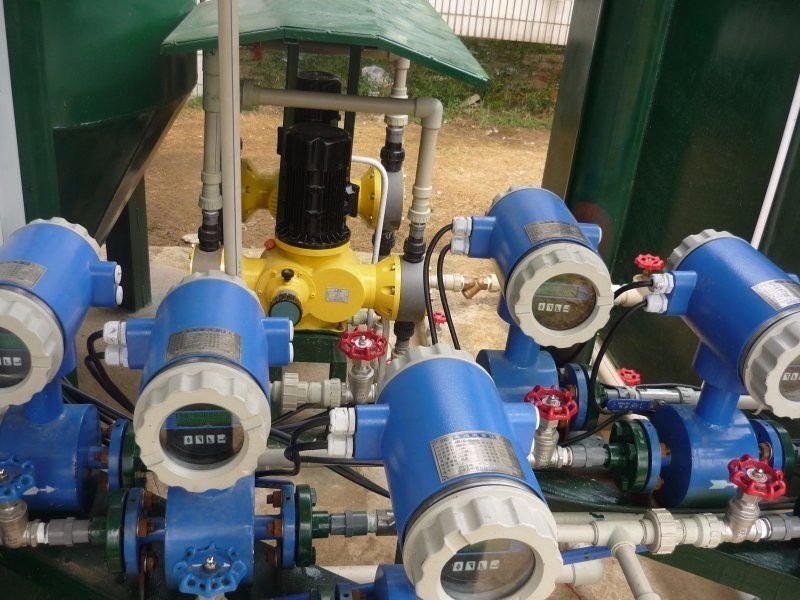

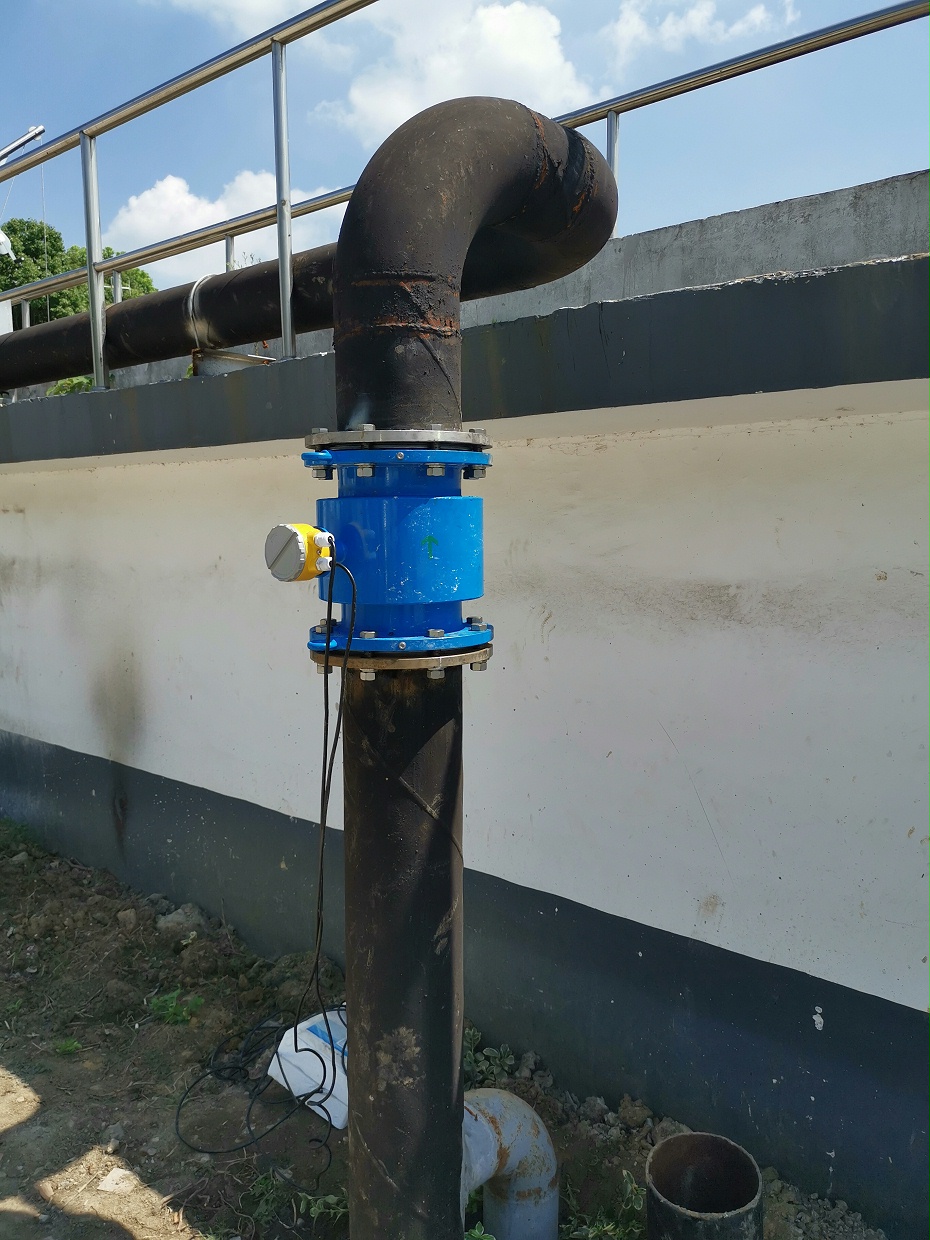

场景应用

下一篇磁性过滤器

上一篇高压电磁流量计

热品推荐 / Hot product

: 流量传感器

流量传感器（流量计、能量计），主要用于测量液体、气体、蒸汽、能量（包括冷量、热量）等介质的体积流量、质量流量、能量，并可以提供模拟信号信号、数字信号输出，数字信号可以提供485、HART、FF、rofiu以及各种无线通讯协议，可以进行有线、无线通讯或者组网工作。根据不同的应用场合和要求，可以选择不同的流量传......

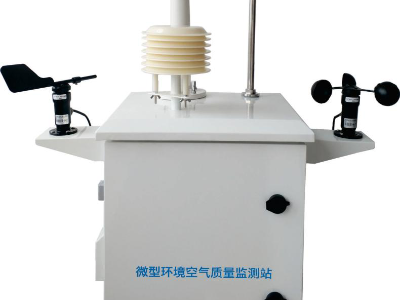

: 扬尘检测系统
