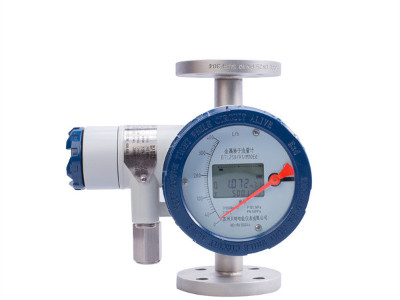

金属管转子(浮子)流量计

电池供电金属转子流量计是工业自动化过程控制中常用的一种流量测量仪表,它具有压损小,检测范围大(量程比10:1)、可选带HART通讯功能的变送器,安装维护方便等特点,广泛应用于各行业复杂、恶劣环境下,对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

  金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持一定。
  环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
introduction

工作原理

电池供电金属转子流量计的转子材料可用不锈钢、铝、青铜等制成

金属管转子流量计采用可变面积式测量原理生产研究,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

产品特点

贝特-智能仪表直供厂家
  • 应用范围广 / metal structure design 防爆型金属转子流量计坚固简洁、使用寿命长,广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
  • 核心元件 / Case structure design BR-100防爆型金属转子流量计的指示器采用国外信号采集处理芯片,模块化设计,无任何传动机构变送器,无磁滞后
  • 不锈钢结构 / Conical measuring tube 全不锈钢结构,使用稳定
  • 多种显示 / connection methods 两种显示方式,测量更加
  • 精密工艺 / Material optional 好品质不怕拆精致工艺我们比您更关心品质
  • 选材 / Magnetic coupling system 产品材质优良,使用寿命长久

技术参数

贝特-智能仪表直供厂家
测量范围 水 (20℃)  16~150000 l/h
空气(0.1013MPa 20℃)  0.5~4000 m3/h
液晶显示 瞬时流量显示数值范围:0.000~99999
累积流量显示数值范围:0.00~99999999
夹套压力等级 1.6MPa 电气接口 M20×1.5、PG11、1/2”NPT或用户提供规格
介质温度 标准型 -80℃~+220℃ 整体高度 标准型:250mm(其他安装方式见相关表格)
高温型 300℃ 防护等级 IP65/IP67
内衬FEP型 ≤85℃ 防爆标志 本安型:ExiaIICT3~6
隔爆型:ExdIICT4~6
环境温度 -40℃~+120℃(无液晶显示远传型≤85℃)  (带液晶显示远传型≤70℃) 介质粘度 DN15: ≤5mPa.s
≤30mPa.s)
DN25: ≤250mPa.s
DN50~DN150:≤300mPa.s
量程比 10:1(特殊型20:1) 输出 标准信号:二线制4~20mA(可带HART通讯)
标准信号:三线制0~10mA
报警信号:1、两路继电器输出(极限值125VAC/0.25A)
2、一路或两路接近开关(开关要求根据客户要求)
脉冲信号输出:0-1KHz隔离输出(输出电平Vpp>4.5V)
精度等级 2.5(特殊型1.5%或 1.0%) 供电 标准型:24VDC±20%
交流型:220VAC(85~265VAC)(需定制)
电池型:3.7@4.4-5.2AH锂电池,根据不同使用情况,每组可用(3~12个月),两组替换使用。
工作压力 DN15~DN50  PN16MPa (特殊型25MPa)
DN80~DN150 PN10MPa (特殊型16MPa)
连接方式 标准型:HG20592法兰
特殊型:用户提供法兰标准
螺纹连接型:用户指定

使用方法(安装)

卫生型金属管转子流量计安装需要完成12个步骤。
  • 1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净;
  • 2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
  • 3、位置为了确保流量计的测量准确性,应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段,测量时调节控制阀安装在流量计的下游。
  • 4、型号若被测介质为大的脉动流或两相流,应在流量计的上游安装缓冲器来或减弱脉动,保证介质的流动是单相稳定的,同时,建议流量计使用阻尼型的。
  • 5、测介质 测介质较脏或含有导磁颗粒时,建议在流量计的上游安装过滤器或磁过滤器。
  • 6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷,否则应增加固定流量计的支撑。
  • 7、维护为了便于流量计的保养维修,磁过滤器的清洗以及用户管路的定期维护保养,建议使用如图所示妁旁路管道。
  • 8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
  • 9、接线对电远传及带报警限位开关的流量计在使用前,打开仪表盖,按接线图正确接线。
  • 10、阻动件按仪表指示器中的警示牌,取出运输中防止浮子振动的阻动件,复原后再使用仪表。
  • 11、开启流量计若开启流量计时,由于管道内没有压力或系统还未达到仪表正常使用的工作压力,缓慢开启控制阀,直到系统正常,仪表方可使用,否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
  • 12、用户使用 用户使用时,若被测流体的密度与水不同对,或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算,换算方法见附录。

厂家实力

智能仪表直供厂家

公司生产加工设备齐全,电子车间拥有一条现代化SMT流水线,拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备,标定车间拥有两条液体标定测试线,一条中小流量气体标定测试线,保证每台产品均经实际标定、校验,以确保产品品质。

产品尺寸

贝特-智能仪表直供厂家

电池供电金属转子流量计标准型外形尺寸及重量

标准型外形尺寸及重量

电池供电金属转子流量计夹套型外形尺寸及重量

夹套型外形尺寸及重量

电池供电金属转子流量计内衬FEP型外形尺寸及重量

内衬FEP型外形尺寸及重量

电池供电金属转子流量计上进下出型外形尺寸及重量

上进下出型外形尺寸及重量

电池供电金属转子流量计侧进侧出型:外形尺寸、重量及压损

侧进侧出型:外形尺寸、重量及压损

电池供电金属转子流量计下进侧出型:外形尺寸、重量及压损

下进侧出型:外形尺寸、重量及压损

电池供电金属转子流量计水平安装型:型外形尺寸、重量及压损

水平安装型:型外形尺寸、重量及压损
