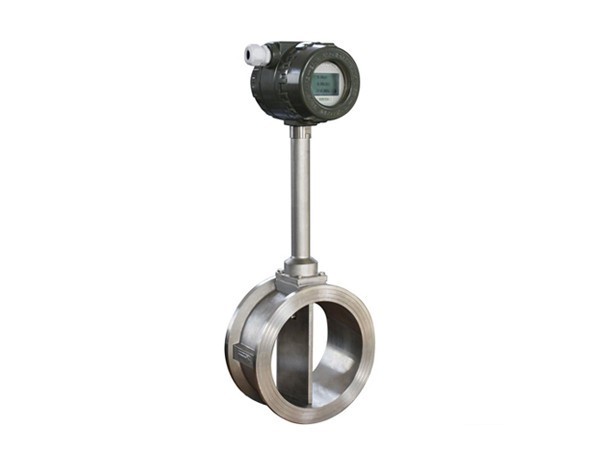

气体涡街流量计

涡街流量计采用涡轮进行测量。它先将流速转换为涡街的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。
全国热线

400-839-1983

气体涡街流量计介绍

产品细节:

涡街流量计采用涡轮进行测量。它先将流速转换为涡街的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡街流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±1.0%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

工作原理:

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼旋涡。

卡曼旋涡

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,根据卡曼涡街原理,有如下关系式:

f=StV/d 公式(1)

式中:

f-发生体一侧产生的卡门旋涡频率HZ

St-斯特劳哈尔数(无量纲数)

V-流体的平均流速 (m/s)

d-旋涡发生体的宽度 (m)

由此可见,通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

斯特劳哈尔数与雷诺数

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

K=3600f/Q(1/m³) 公式(2)

式中:K=仪表常数(m-3)。

f=脉冲个数

Q=体积流量(m³)

产品规格:

口径范围:DN25~DN300(管道式)

介质温度:0~70度(普通型);

环境温度:-20~70度

测量精度:1.0%;1.5%

重 复 性:0.5%

本体材质:铝合金、304

连接方式:法兰连接;

输出信号:脉冲;4~20mA;RS485;HART协议

防 爆:EXdIICT6GB

使用范围:

气体涡街流量计是一款真正的质量流量计,测量气体时不需要温度和压力补偿,测量方便,可以的到气体的质量流量或者标准工况体积流量。量程比宽,抗震性能好,使用寿命长,传感器没有活动部件,不受震动的影响,安装维修方便。在现场条件允许的情况下,可以实现不停产安装和维护。

可测介质:天然气、燃气、空气、氧气、氢气、氮气、煤气、烟气、氨气、沼气、瓦斯、甲烷、丙烷等(乙炔除外)

气体涡街流量计参数

技术参数:

气体涡街流量计功能、特点

产品功能:

表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。

全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。

全新的数字滤波和修正功能使流量测量更加可靠。

电池供电型无需外接电源既可连续工作两年以上。

全新点阵汉字液晶显示,使用操作更方便。

产品特点:

1、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。安装简单,维护十分方便。

2、检测传感器不直接接触被测介质,性能稳定,寿命长。

3、输出是与流量成正比的脉冲信号,无零点漂移,精度高。测量范围宽,量程比可达1:10。

4、压力损失较小,运行费用低,更具节能意义。

5、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。


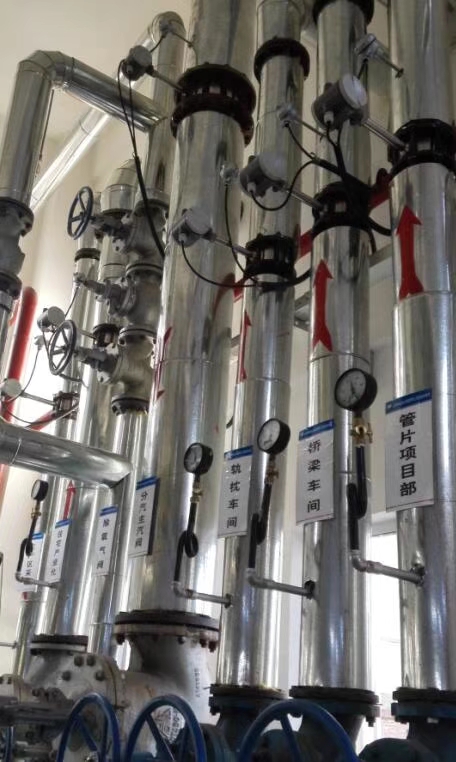

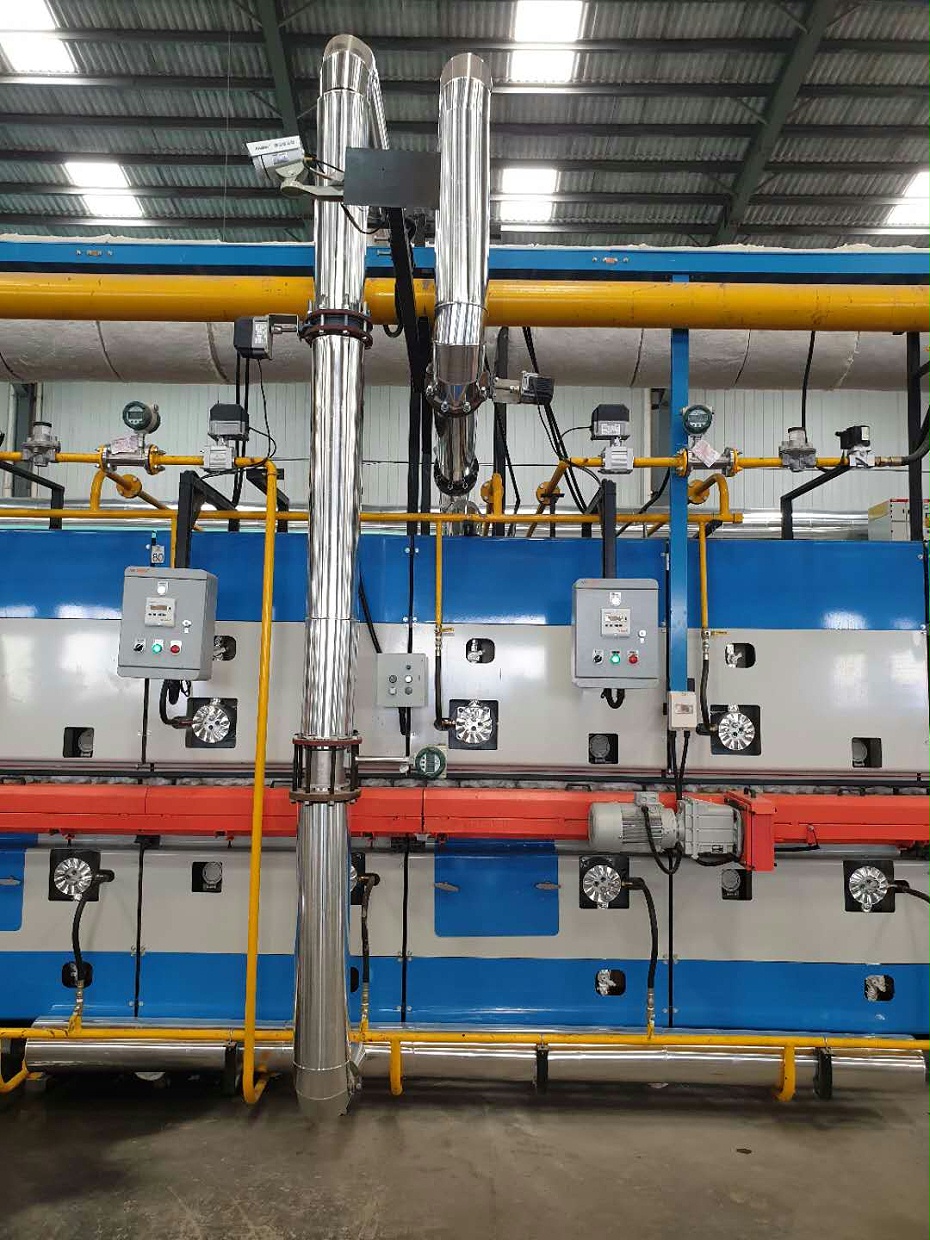

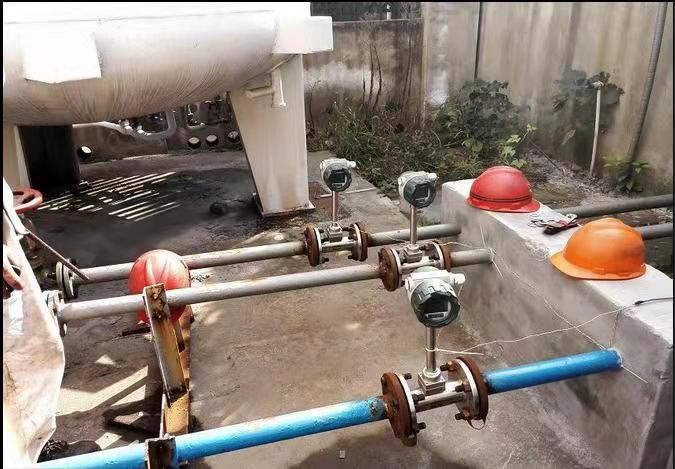

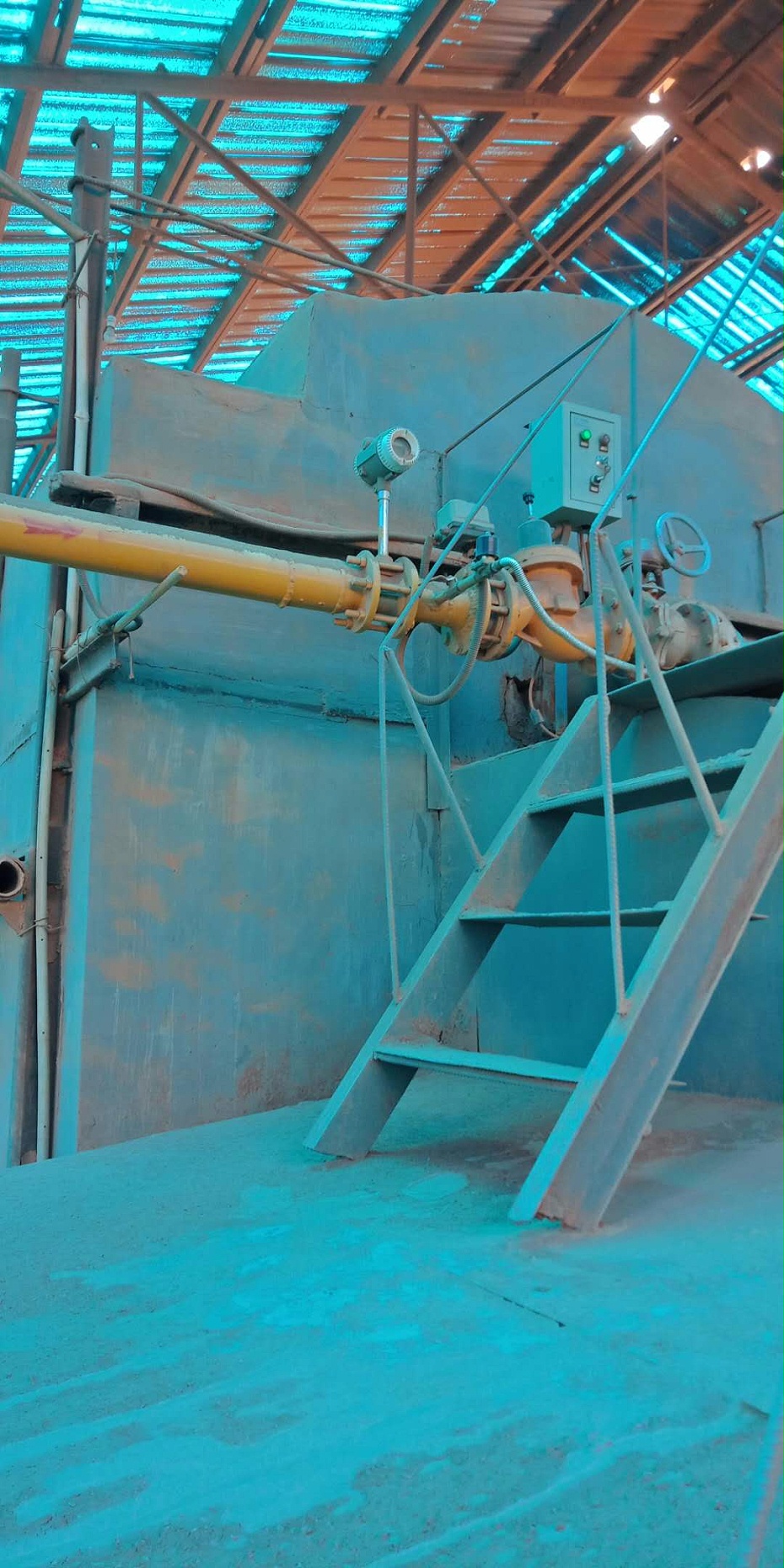

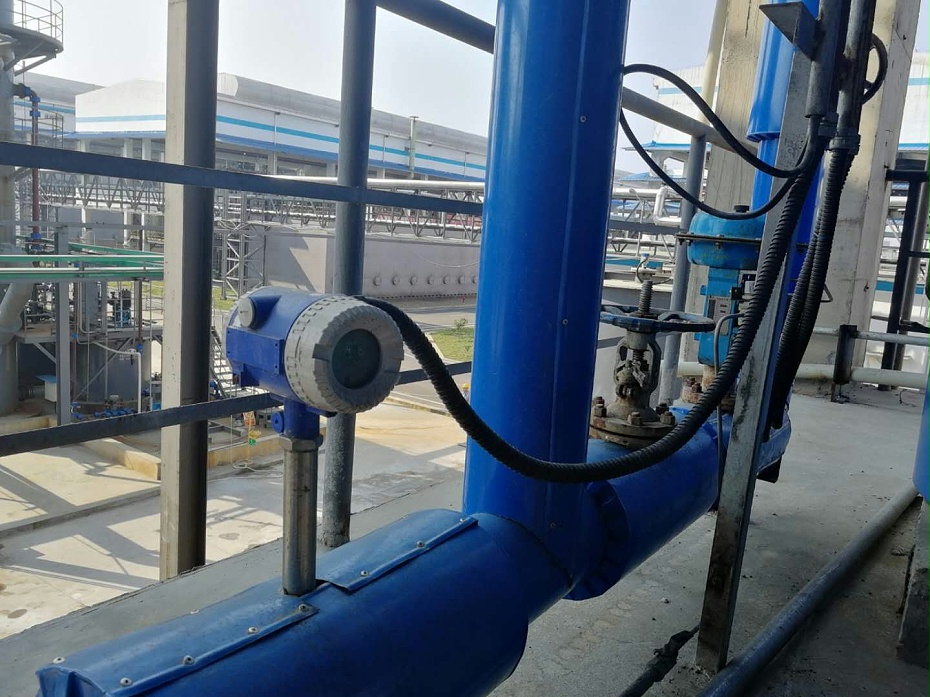

厂家价格

贝特公司生产的涡街流量计主要广泛应用于市政、石油、化工、冶金、制药、热电造纸、食品环保以及科研领域,并出口东南亚、南美、欧洲等国家。贝特公司的诚信、实力和产品质量获得业界的认可。

如需了解气体涡轮流量计价格,请拨打贝特仪表业务电话:400-839-1983,在确定您要的产品规格型号,贝特会为您提供准确的价格明细。
