管道式电磁流量计

  管道式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家
管道式电磁流量计
  管道式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,技术达到行业水平。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
  管道式电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。苏州贝特智能是的管道式电磁流量计厂家,欢迎来电垂询管道式电磁流量计价格。
principle

产品特点

贝特-智能仪表直供厂家
  • 抗腐蚀 / Transparent glass tube 很强的抗腐蚀能力,几乎可测任何导电液体
  • 抗干扰力强 / Range ratio 抗干扰力强,几乎不受外界干扰
  • 流量范围 / Small pressure loss 有较宽的流量范围度10:1
  • 无压损 / Simple structure 测量管内无阻流部件无压损、直管段要求低。
  • 智能 / Measuring range 智能型指示器带有LCD液晶显示,可显示瞬时、累积流量,还可输出高冲、输出报警
  • 寿命长 / Corrosion resistance 仪表结构简单、可靠,无可动部件,工作寿命长。

量程范围确认

管道式电磁流量计仪表选型

一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,非常低流速应不小于0.2m/s,非常高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动电极上附着的粘滞物的作用,有利于提高测量精度。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:Q=πD2V/4Q:流量(㎡/h) D:管道内径 V:流速(m/h)

电磁流量计的量程Q应大于预计的非常大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

衬里选型表

衬里材料 主要性能 介质温度 适用范围
一体型 分离型
聚四氟乙烯(F4) 是化学性能很稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 250℃ 1、浓酸、碱等强腐蚀性介质。
 (需特殊订货) 2、卫生类介质。
聚全氟乙丙烯(F46) 同F4,耐磨性、抗负压能力高于F4。 同上
聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低。 80℃
聚氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。 80℃ 120℃  水、污水、弱磨损性的泥浆矿浆。
2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。 (需特殊订货)
聚氨酯橡胶 1、耐磨性能很强。 80℃ 中性强磨损的矿浆、煤浆、泥浆
2、耐腐蚀性能较差。


管道式电磁流量计安装步骤

  • 1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净;
  • 2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
  • 3、位置为了确保流量计的测量准确性,应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段,测量时调节控制阀安装在流量计的下游。
  • 4、型号若被测介质为大的脉动流或两相流,应在流量计的上游安装缓冲器来或减弱脉动,保证介质的流动是单相稳定的,同时,建议流量计使用阻尼型的。
  • 5、测介质 测介质较脏或含有导磁颗粒时,建议在流量计的上游安装过滤器或磁过滤器。
  • 6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷,否则应增加固定流量计的支撑。
  • 7、维护为了便于流量计的保养维修,磁过滤器的清洗以及用户管路的定期维护保养,建议使用如图所示妁旁路管道。
  • 8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
  • 9、接线对电远传及带报警限位开关的流量计在使用前,打开仪表盖,按接线图正确接线。
  • 10、阻动件按仪表指示器中的警示牌,取出运输中防止浮子振动的阻动件,复原后再使用仪表。
  • 11、开启流量计若开启流量计时,由于管道内没有压力或系统还未达到仪表正常使用的工作压力,缓慢开启控制阀,直到系统正常,仪表方可使用,否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
  • 12、用户使用 用户使用时,若被测流体的密度与水不同对,或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算,换算方法见附录。

厂家实力

智能仪表直供厂家

公司生产加工设备齐全,电子车间拥有一条现代化SMT流水线,拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备,标定车间拥有两条液体标定测试线,一条中小流量气体标定测试线,保证每台产品均经实际标定、校验,以确保产品品质。

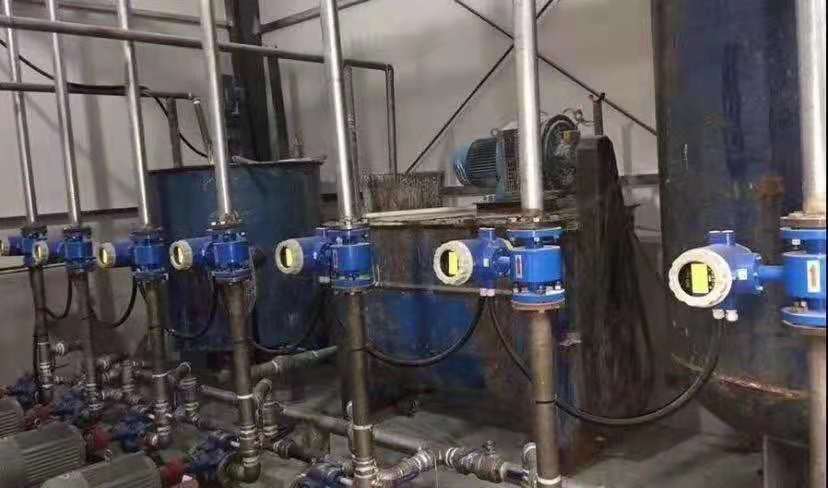

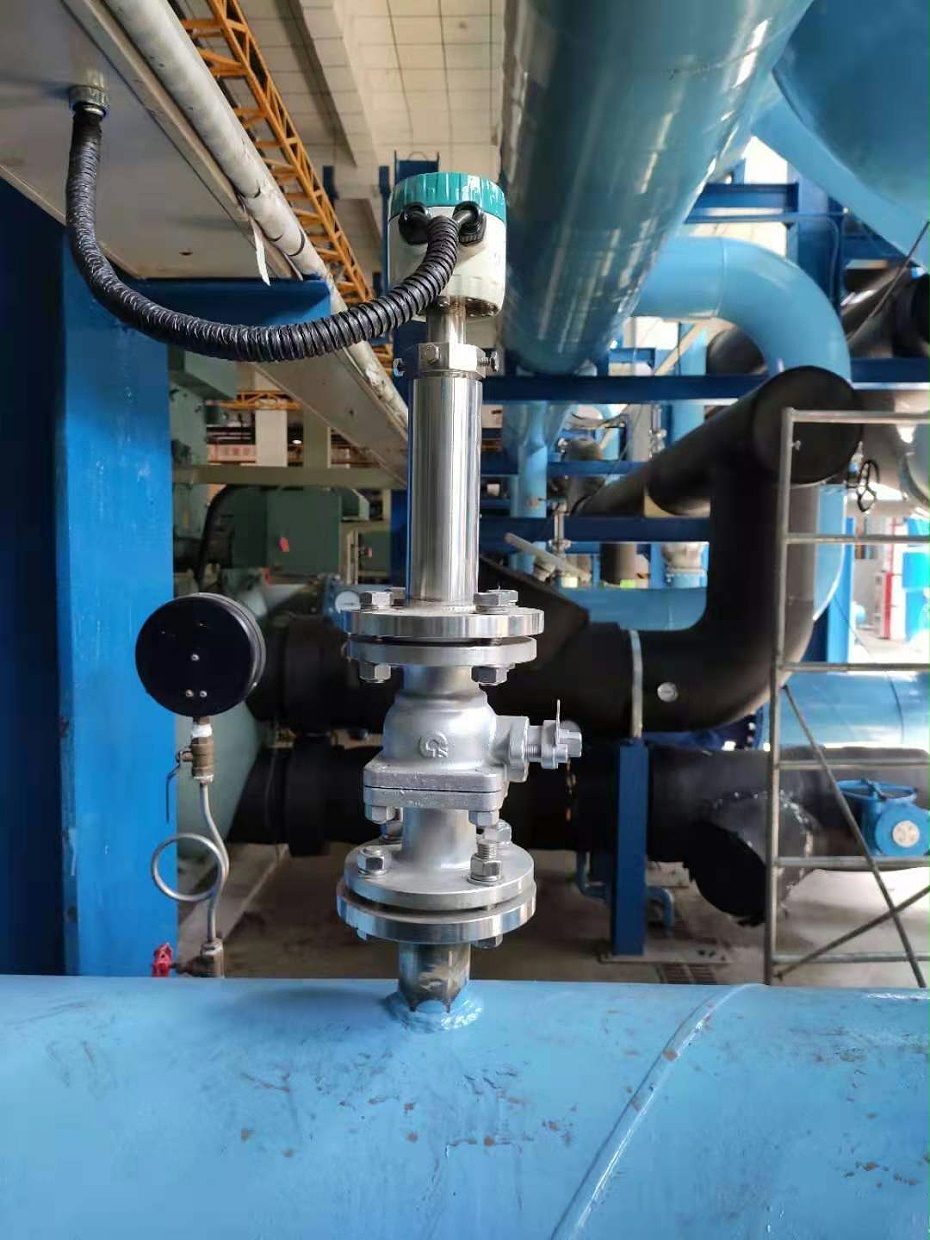

场景应用
