插入式电磁流量计接线方法分享!(干货)

作者: 贝特工程师 编辑: 贝特仪表小编 来源: 贝特智能官网 发布日期: 2019.12.16
信息摘要:
电磁流量计在化工、纺织、冶金、环保等行业有非常高的运用,其中插入式电磁流量计得到很多人的喜爱,这和他结构简单,轻便,制造成本低,压力损坏小的…

电磁流量计在化工、纺织、冶金、环保等行业有非常高的运用,其中插入式电磁流量计得到很多人的喜爱,这和他结构简单,轻便,制造成本低,压力损坏小的特点是分不开的。今天贝特智能仪表的工程师就为大家分享一下插入式电磁流量计接线方法,希望可以帮助大家!

在谈插入式电磁流量计接线方法之前我觉得有必要先和大家说一下插入式电磁流量计的原理,这样可以帮助大家正确的理解后面的接线方法。关于插入式电磁流量计的优点推荐大家阅读:插入式电磁流量计具有哪些优点?

插入式电磁流量计原理

插入式电磁流量计它是应用法拉第电磁感应定律的原理制成的流速测量仪表。下图是是插入型电磁流量计基本工作原理的示意图。

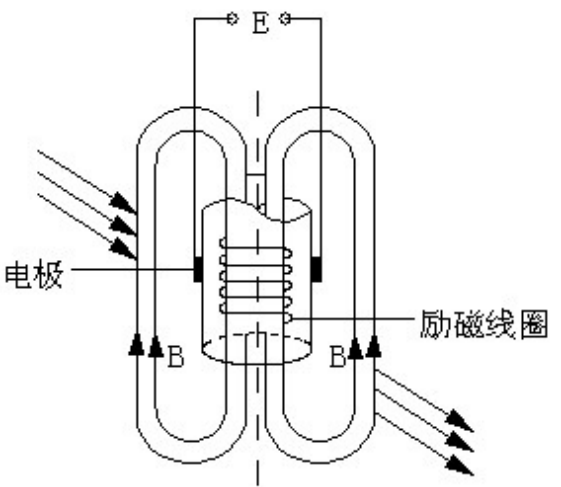

插入型电磁流量计基本工作原理的示意图

用一个长杆将一个小的电磁流量传感器插入到被测量管道中规定的位置,导电流体垂直流过传感器的工作磁场时(转换器向传感器提供励磁电流时,在励磁线圈构成的励磁系统中便产生工作磁场),相当于导体在磁场中作切割磁力线运动。

根据法拉第电磁感应定律可知,在导体的两端产生感应电动势。此感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度 B、两极间距离 L 和流体的平均流速呈正比

插入电磁流速传感器规定插入点有两种方法,一是插入到被测管道的轴线上;二是插入到管道内壁约为管道 0.121D处,D 为管道直径,一般小于 DN400 的管道可插到被测管道的轴线上,此时电磁流速传感器测量流速传感器测量流速为管道流速,管道的平均流速应由流速乘以一个系数 K。

插入电磁流速传感器工作磁场强度和两电极的距离在制造时已经确定,同时,被测管道的截面积也得出,所以,插入电磁流量传感器的输出电动势大小即可代表流量大小。

插入式电磁流量计接线方法

电缆的敷设分明数和暗数两种,采用哪种数设要视现场具体情况而定。

下图为插入式电磁流量计接线图。由图可知,传感器和转换器之间有两根电缆。一根是转换器向传感器提供励磁电流的励磁线,一根是传感器向转换器输出电动势的信号线。

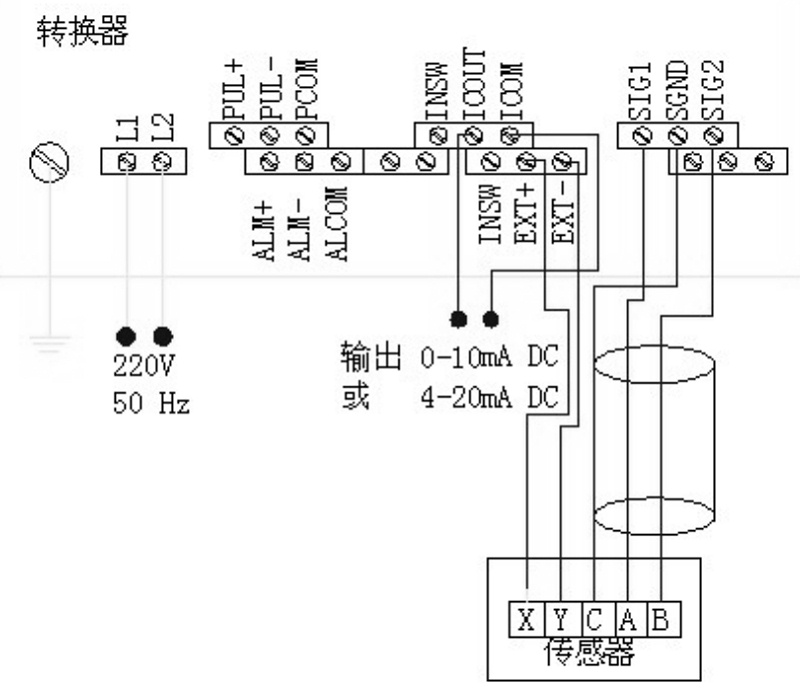

插入式电磁流量计接线图

电缆的敷设和接线注意以下几点:

①信号电缆不应于外界大电流动力电缆近距离平行敷设。信号电缆一般应通过穿线钢管与外界电缆电气屏蔽。穿线钢管应与大地线连接。

②明敷设时,信号电缆与动力电缆应有 1 米以上的距离。信号电缆与励磁电缆也应保持一定距离。穿钢管敷设时,励磁电缆也应分别穿管。

③传感器与转换器的距离一般为 50米,特殊情况需要延长电缆时,应与本厂联系。本厂出厂所配信号电缆和励磁电缆型号为 RWP 型双芯聚抓乙烯绝缘屏蔽护套电缆,规格为 2×32/0.2 外径ф8mm,长度为 15 米。如特殊要求,请在订货时向本厂注明。

④本厂不负责转换器供电电源线和输出电流与频率电缆线。由于这两种电缆要求的负载电流仅仅几十到几百个毫安,而且传输距离与现场到控制室距离有关,所以用户可根据实际需要自行准备电源和输出信号电缆。

⑤上图所示转换器和传感器端子标示符一一对应接好线。

流量计接地

传感器产生的流量信号非常微弱,通常为微伏或毫伏级。因此,防止外界电干扰的影响是用好流量计的一个重要因素。接地是解决电干扰影响的一个很有效的措施。传感器接地要求主要是被测介质接地。传感器和转换器的接地端(端子“C”和流量信号电缆的金属屏蔽网相连接,并通过插人杆与被测介质连接。当被测管道是非金属管道时,为了保证良好的接地,可将传感器接地端子直接与大地加一接地线。要求接地用电阻应小于 10Ω

以上就是插入式电磁流量计的原理和插入式电磁流量计接线方法,当我们在做好流量计的接线工作之后,在使用前也需要做一些工作,下面我做简要的介绍。

使用前的准备工作

①安装接线后,正式使用前应再次检查安装、接线是否正确。

②将传感器上游流量控制阀门打开,再打开下游流量调节阀门,使流体排放数分钟后,让含在流体 中的气体随之排放。关闭下游流量调节阀门和上游流量控制阀门,让管道内充满流体,但不流动。

③用万用电表检查传感器以下技术指标:

A 励磁端子“X”、“Y”与接地端子“C”之间电阻为无穷大。

B 接地端子“C”与插入杆之间的电阻为零。

C 万用电表定在 x1KΩ档,用黑试笔指端子“C”,红笔分别指端子“A”、“B”,电阻值均为 10~30KΩ,并且有充放电现象。

④检查所提供的电源电压和频率应符合转换器安装使用说明书的规定,接通转换器电源。

⑤用万用电表直流电压 2.5V 或 10V 档测量传感器接线端子“X”和“Y”之间的电压,万用电表指针有的 1 秒数次的低频摆动现象。说明传感器励磁系统工作正常。

调整与使用

①如果被测管道流量大小已知,可根据被测管道内流量大小和转换器安装使用说明书量程设定方法,设定好流量量程。

②准备工作完成后,先打开传感器上游流量控制阀门,再缓缓的打开下游流量调节阀门,观察转换器显示流量应由小到大变化。如果显示为负值,应断电源将信号线“SIG1”和“SIG2”互换。

③根据实测流量重新按需要参照转换器安装使用说明书所述摊设定流量量程值和憾器系数。

④如果传感器安装在露天或埋在地下,接好崛器端子线后,可用本厂所附密撇将其密封。

⑤将传感器上游流量控制阀门打开,于打开下游流量调节阀门,使流体排放数分钟后,让含有流体中的气体随之排放。关闭下游流量调节阀门和上游流量控制阀门,让管道内充满流体,但不流动,按转换器安装使用说明书所述的方法进行仪表调零。

⑥打开上游流量控制阀门,然后再缓缓开启下游流量调节阀门,满足要求后即可投入运行。流量计算公式

插入式流量计算公式

以上就是关于"插入式电磁流量计接线方法分享!(干货)"的全部内容希望可以帮助大家,另外我们贝特的工程师还会继续为大家持续更新更多关于电磁流量计的知识,您可以持续关注我们。
