分体式电磁流量计怎么接线?接线需要注意哪些问题?(已解决)

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2019.12.16
信息摘要:
分体型电磁流量计是电磁流量计最普遍应用的形式,也是大家最早熟悉的电磁流量计。使用分体式电磁流量计的企业也非常的多,但是对于分体式电磁流量计怎…

分体型电磁流量计电磁流量计普遍应用的形式,也是大家早熟悉的电磁流量计。使用分体式电磁流量计的企业也非常的多,但是对于分体式电磁流量计怎么接线和接线方法依然不是非常的了解,今天我们贝特的流量计工程师就来给大家讲解一下分体式电磁流量计怎么接线以及接线需要注意哪些问题?。希望可以帮助到大家。

在告诉大家分体式电磁流量计怎么接线之前我还是要先给大家讲一讲分体式电磁流量计的原理,虽然很多人都知道原理,但是依旧有少部分人不够清楚,下面我们来具体谈一谈分体式电磁流量计的工作原理。

分体式电磁流量计原理图

分体式电磁流量计测量原理是基于法拉第电磁感应定律,分体式电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接。

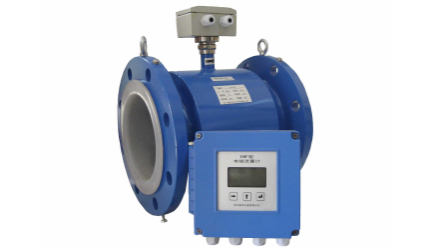

分体式电磁流量计

分体式电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域测量高温、高湿,不便观察的环境。

分体式电磁流量计原理图

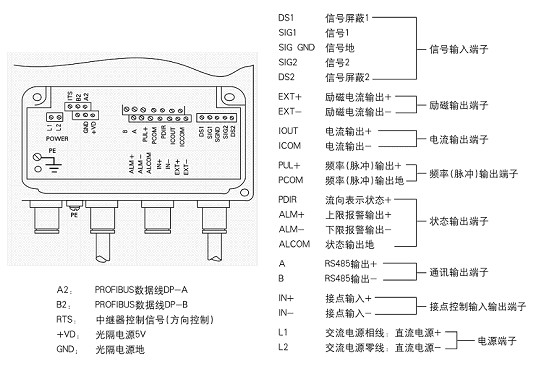

分体式电磁流量计接线

选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键,若安装失误,不但会影响测量效果,还会影响测量精度,更会影响流量计的使用寿命,甚至会损坏流量计。下面我们来看下一下分体式电磁流量计接线的要注意的细节。

分体式电磁流量计接线

1.若采用分体安装连接的信号电缆采用定制的专用电缆线,电缆线越短越好。

2.励磁电缆可选用Yz中型橡套电缆,其长度和信号电缆一样。信号电缆与其它的电源严格分开,不能敷设在同一根管子内。

3.信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪掉,并重新焊好接头。

4.电缆连接传感器电器接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

上文就是分体式电磁流量计怎么接线和接线需要注意哪些问题的介绍,在分体式电磁流量计使用过程中可能会遇到一些常见的突发状况,让我们的流量计无法使用,在这里我们工程师特地为大家罗列了几点常见的问题处理方法,希望可以帮助大家。

问题:仪表无显示

解决方法:1.检查电源是否接通;2.检查电源保险丝是否完好;3.检查供电电压是否符合要求;

问题:励磁报警

解决方法:a.励磁接线EX1和EX2是否开路;b.传感器励磁线圈总电阻是否小于1502;如果a, b两项都正常,则转换器有故障。

以上就是贝特流量计工程师为大家详细介绍的关于"分体式电磁流量计怎么接线?接线需要注意哪些问题?"的全部内容,并且全部解决,如果您也遇到不会接线的情况可以仔细阅读我们的内容,或者给我们的贝特流量计工程师致电,我们会不遗余力的给您解决。
