由于插入式电磁流量计具有结构简单、轻便、成本低、压力损坏小的是节能仪表,也是提高经济效益和管理水平的重要工具,因此被各大企业使用。但是很多企业由于没能正确的安装,导致插入式电磁流量计并没有发挥其真正的优势。那么插入式电磁流量计的正确安装方式是怎么样的呢?下面贝特仪表的工程师来给大家分享一下正确的安装方式。

插入式电磁流量计的正确安装方式

插入式电磁流量计原理

传感器实际上是一种液体流速测量仪表。它是应用法拉第电磁感应定律的原理制成的流速测量仪表。下图是插入型电磁流量计基本工作原理的示意图。

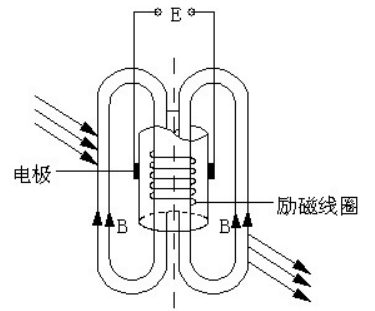

插入型电磁流量计基本工作原理的示意图

用一个长杆将一个小的电磁流量传感器插入到被测量管道中规定的位置,导电流体垂直流过传感器的工作磁场时(转换器向传感器提供励磁电流时,在励磁线圈构成的励磁系统中便产生工作磁场),相当于导体在磁场中作切割磁力线运动。根据法拉第电磁感应定律可知,在导体的两端产生感应电动势。此感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度 B、两极间距离 L 和流体的平均流速呈正比。

即E=B·L·V(伏)

式中:E——感应电动势, 伏;

B——磁场强度,特斯拉;

L——两电极间距离,米;

V——流过电磁流速传感器的流速(亦即代表被测管道规定插入点的质点流速),米/秒

K——系数。

插入式电磁流量计组成

测量头(或测量管):测量头(测量管)处于管道被测流流速质点处,用来检测该点的流速。测量头(或测量管)由绝缘材料制成的端头或者导管,在其上装有一对电极。除电极端头或测量管内壁外,其它部分与被测流体绝缘状态。

励磁系统:励磁系统的作用是产生一个工作磁场。它由励磁线圈和铁芯所组成。它被绝缘密封到插入杆内。

插入杆:由不锈钢材料制成。测量头东测量管固定在插入杆内。励磁引线和电极引线通过插入杆与被测介质密封并连接到接线盒中。插入杆上焊有方向指示杆,用以在安装时保证工作磁场、流速和电极连线三者互相垂直,符合法拉第电磁感应定律的要求。

接线盒:接线盒位于传感器上部。接线盒内接线端子起传感器和转换器相互连接作用。

安装底座:安装底座是焊接在被测管道上,用来与安装球阀连接、插入电磁流量计传感器的部分。

密封机构:由不锈钢材料制成的压紧螺纹座、压紧螺母、橡胶垫圈和定位螺钉等组成。用以密封插入电磁传感器,使之能够承受一定的工作压力。

插入式电磁流量计组成安装

安装环境的选择

①应尽量远离具有强电磁场的设备,如大电机、大变压器等。

②安装场所不应有强烈的震动,管道固定牢靠。环境温度应变化不大。

③安装环境应便于安装和维护。

安装位置的选择

①安装位置须保证管道内始终充满被测流体。

②选择流体流动脉冲小的地方。即应远离泵和阀门、弯头等局部阻力件。

③测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方。

④应避免测量部位出现负压。

⑤被侧管道直径或周长容易测量,并且椭圆度应较小。直管段长度传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于 5D。D 为被测管道通径。

流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧。测量时,通常流量控制阀门应处于全开状态。

安装底座的焊接

安装底座与被测管道的焊接下图所示。

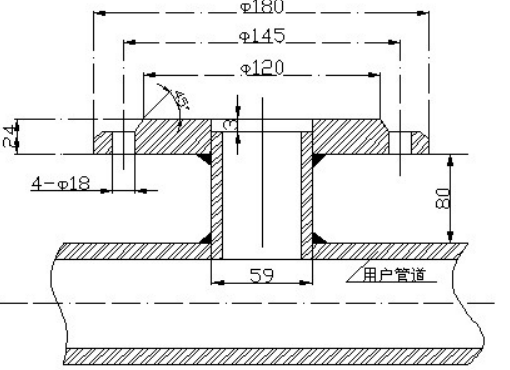

安装底座与被测管道的焊接图

焊接的技术要求如下:

①安装底座 63 管子的轴线与被测管道的轴线相互垂直。

②采用不锈钢焊条平焊。焊后保证法兰端面与管轴线平行,焊缝牢固,能承受 1.6Mpa 压力无渗漏现象。

③被测管道开孔尺寸与安装底座的通孔外径一致。

传感器安装

安装前传感器的检查

a 安装前用酒精棉球或清洁的细纱布轻轻地,仔细地擦除传感器测量头部两极表面的油脂、灰尘等赃污物质。但不得用坚硬的东西损伤电极表面和绝缘材料。

b 安装前用万用电表检查传感器,符合以下技术指标:

①励磁线圈阻值检查:用万用电表测接线盒内“X、Y”端子之间的电阻值约为 40 左右。如所测阻值为无穷大,则线圈断路;如阻值为零,则线圈短路。

②电极对端子之间电阻:接线盒内端子“A、B”分别对测量头或测量管内的两电极一个为零。若一个为无穷大或全为无穷大,均是有故障。

③绝缘电阻检查:励磁线圈、信号端子与插入杆之间电阻为无穷大。端子 C 对插入杆电阻为零。用万用电表测量接线端子“A、B”对“C”和“X、Y”对“C”之间电阻为无穷大,端子对“C”对插入杆之间的电阻为零。端子“A、B”对端子“X”和“Y”之间电阻为无穷大。

以上就是关于"插入式电磁流量计的正确安装方式"的相关内容,如果您还没有看懂您可以点击下载:插入式电磁流量计说明书.pdf了解更多。如果您近期想购买插入式电磁流量计有人可以联系我们贝特智能,我们会给您提供服务。
