简单快捷安装电磁流量计的方法

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2020.03.18
信息摘要:
电磁流量计具有计算速度非常快、精度高、测量性能可靠的特点。常被用于测量封闭管道中的导电液体和浆液中的体积流量,包括酸、碱、盐等强腐蚀性的液体…

电磁流量计具有计算速度非常快、精度高、测量性能可靠的特点。常被用于测量封闭管道中的导电液体和浆液中的体积流量,包括酸、碱、盐等强腐蚀性的液体。但是对不了解的朋友来说,安装是一件非常困难的一件事情,那么有简单快捷安装电磁流量计的方法吗?下面我们来一起看看吧!

安装电磁流量计方法

一、传感器的装置

1.测量混合相流体时,应选择不会引起相分离的场所;

2.选择测量管内不会出现负压的场所;

3.避免安装在电动机、变压器等强电设备附近,以免引起电磁场干扰;

4.避免安装在周围有强腐蚀性气体的场所;

5.环境温度一般应在-25~60℃范围内,尽可能避免阳光直射;

6.安装在无振动或振动小的场所。如果振动过大,则应在传感器前后的管道加固定支撑。

7.环境相对湿度一般应在10%~90%的范围内;

8.避免安装在能被雨水直淋或被水浸没的场所。如果传感器的外壳防护等级为IP67(防尘防浸水级)或IP68(防尘防潜水级),则最后两项可以不作要求。

传感器的装置

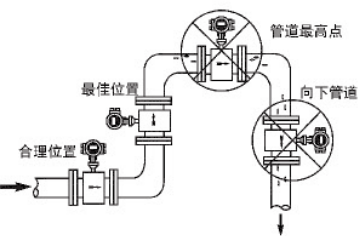

二、装置直管段的要求

1.流量计安装位置按现场实际需要进行,但电极轴线必须近似水平。

2.测量管在所有工作时间必须完全注满。

装置直管段

3.被测介质流动方向应于流量计上的箭头所指方向一致。

4.为了安装、维护方便,在管线连接处确保有足够的安装空间。

5.管线如有振动,在流量计的两边应有支撑管线的支座。

6.入口直管段≥DN×5长,出口直管段≥DN×2长(DN为流量计公称通径),从电极轴线开始测量。

7.大尺寸测量管,DN>200(8"),为了有利于安装,可采用整流器,这样可缩短直管段的长度。

8.如流体有涡流与流场畸变;可增加入口与出口处直管段长度或安装整流器。

9.在安装流量计的附近,应避免强电磁场。

10.通常不需要零设定,如需设定,在完全注满介质的测量管中,应建立“零”流速。所以应在下游或上游安装切断阀。

11.不同液体的混合介质,在混合点的下游,最小DN×30(DN为流量计公称通径),安装流量计,否则显示不稳定。

三、安装方面需要注意的事项:

1.流量计的上游至少要有5DN的直管段,下游至少要有至少3DN的直管段,为了方便安装和拆卸,可在流量计出厂时加装管道伸缩节;

2.流体的流动方向和流量计壳体上的箭头标注方向一致;

3.管道内如有负压,会损坏流量计的内部衬里材料,需要特别注意,防止产生负压。例如液体温度高于室温,关闭传感器上下游截止阀停止运行后,流体冷却收缩会形成负压,应在传感器附近装有负压防止阀;

4.流量计应尽可能远离泵,阀门等设备,避免其对测量的干扰;

5.流量计应尽可能远离射频,强磁场,强震动等干扰源;

6.若测量管道有震动,在流量计的两边应有固定的支座;

7.测量混合相流体时,选择不会引起相分离的场所;测量双组分液体时,避免装在混合尚未均匀的下游;测量化学反应管道时,要装在反应充分完成段的下游;同时测量混合相流体时,混合点与流量计之间的距离最少要有30DN的直管段;

8.为方便今后流量计的清洗和维护,应安装旁通管道,并保证流量计前5DN后3DN的直管段;

9.安装电磁流量计时,应注意均匀拧紧两个法兰,否则容易压坏衬里材料,最好是用力矩扳手;

10.传感器必须单独接地,一般情况下接地电阻应在100欧以下,对于防爆产品和防雷击要求的安装情况,接地电阻应小于10欧。原则上,分体式流量计的接地应在传感器一侧,转换器接地应在同一接地点;

11.分体式电磁流量计转换器一般安装在传感器附近或者配电室,需要注意的是,传感器与转换器连接是,为了避免干扰信号,信号电缆必须单独穿在接地保护金属管内,不能把信号和电源电缆混穿在同一金属管内。

以上就是关于"简单快捷安装电磁流量计的方法",希望可以帮助大家!
