一体式电磁流量计接线时需要注意哪些问题?(附:说明书)

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2019.12.16
信息摘要:
一体式电磁流量计又被被称为智能一体式电磁流量计,和所有的电磁流量计一样,一体式电磁流量计也是基于法拉第电磁感应定律工作的。今天我们贝特工程师…

一体式电磁流量计又被被称为智能一体式电磁流量计,和所有的电磁流量计一样,一体式电磁流量计也是基于法拉第电磁感应定律工作的。今天我们贝特工程师要为大家介绍的是一体式电磁流量计接线时需要注意哪些问题,希望这次分享可以帮助更多的朋友。下面我们来一起看看吧!

在说一体式电磁流量计接线之前,我要给大家讲述一下一体式电磁流量计的原理和他的结构组成,这是为了大家更快更准确的了解一体式电磁流量计接线需要注意的一些细节问题。下面我们来一起看看。

一体式电磁流量计原理、结构

电磁流量计的工作原理基于法拉第电磁感应法律。当一个导体在磁场场内运动时,在与磁场方向、运动方向相互垂直方向的导体两端,会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感强度大小成正比。

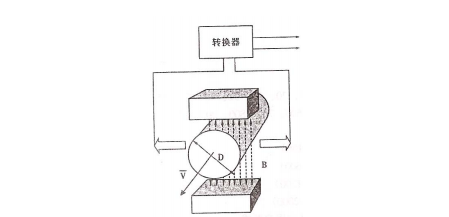

下图当导电流体以平均流速V (m/s)通过装有一对测量电极的一根内径为D(m)的绝缘导管内流动时,该管道处于一个均匀的磁感应强度为B(T)的磁场中,那么在一对电极上就会产生感应电动势E (V),它的方向垂直于磁场和流体的方向。

一体式电磁流量计原理

法拉第电磁感应定律为: E=B.D.V

更加详细的电磁流量计原理性能您可以阅读:电磁流量计的工作原理和性能特点及说明书下载

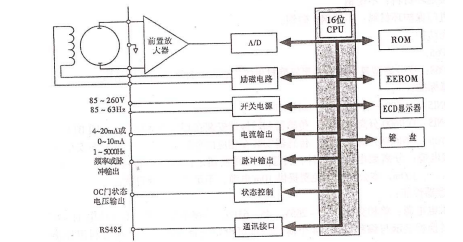

转换器电路结构组成

电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到 B 是一个常数,同时把传感器感应的电动势放大\转换成标准的电流信号或频率信号,便于流量的显示,控制与调节.下图所示为转换器电路结构。

转换器电路结构组成

1.产品组成

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成,分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。

2.产品型式

BTLD 系列电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。传感器有 7 种不同材料的电极和 4 种不同材料的衬里可供选用。

一体式电磁流量计接线

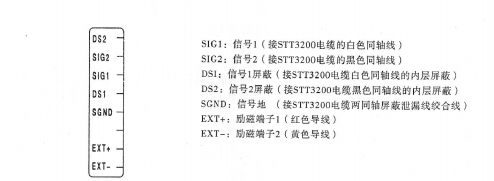

信号线区分

1、流量信号线

分体型转换器与传感器配套使用时,流量信号传输电缆可以使用型号为RVVP 2×32/0.2的聚氯乙烯华涛金属网屏蔽电缆。信号线与传感器配套,通常由电磁流量计生产厂家提供。当被测电导率小于或长距离传输时,可以使用具有等电位屏蔽的双芯双重屏蔽信号电缆(例如:STT3200专用电缆或BTS型三重屏蔽信号电缆)。

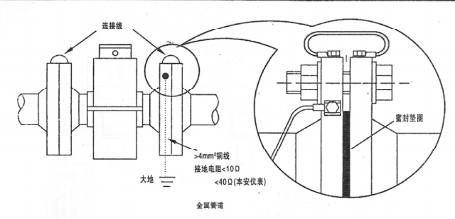

流量信号线

2、励磁电流线

励磁电流线可采用而芯绝缘橡皮软电缆线,建议型号为YHZ-2×1mm2。励磁电流线的长度与信号电缆长度一致。励磁电流线与传感器配套通常由电磁流量计生产厂家提供。

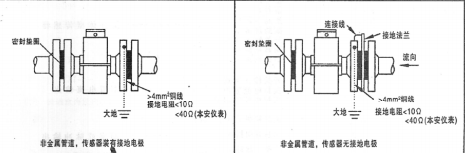

励磁电流线

3、输出与电源线

所有输出与电源线由用户根据实际情况自备双绞线,但请注意满足负载电流的要求。

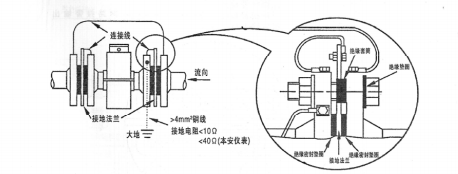

输出与电源线

接线时需要注意哪些问题:

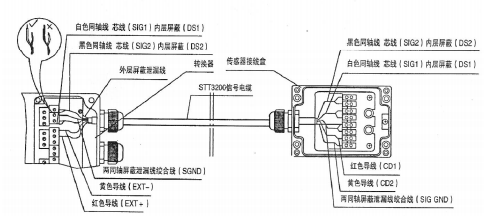

安装连接的信号电缆图

1.若采用分体安装连接的信号电缆采用定制的专用电缆线,电缆线越短越好。

2.励磁电缆可选用Yz中型橡套电缆,其长度和信号电缆一样。信号电缆与其它的电源严格分开,不能敷设在同一根管子内。

3.信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪掉,并重新焊好接头。

4.电缆连接传感器电器接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

传感器电器接口图

以上就是贝特工程师通过对一体式电磁流量计的原理、结构和一体式电磁流量计接线等角度为大家分享的关于"一体式电磁流量计接线时需要注意哪些问题"的全部内容,相信大家对一体式电磁流量计接线都清楚了吧!我们的贝特工程师会持续为大家分享更多关于电磁流量计的知识欢迎大家持续关注。给大家上传一份贝特一体式电磁流量计的说明书,上面的内容更加的,你可以下载后阅读:一体式电磁流量计的说明书
