智能电磁流量计怎么接线?工程师分享"智能电磁流量计接线图"

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2019.12.16
信息摘要:
智能电磁流量计具有在测量过程中不受被测介质的粘度、温度、密度和导电率影响的性质,因此智能电磁流量计被广泛应用化工、造纸、食品、纺织、冶金、环…

智能电磁流量计具有在测量过程中不受被测介质的粘度、温度、密度和导电率影响的性质,因此智能电磁流量计被广泛应用化工、造纸、食品、纺织、冶金、环保、给排水等行业。由于很多企业不太了解智能电磁流量计或者是没有相关经验的工作人员,因此电磁流量计的接线工作常常需要找一些的接线工程师,当然也要支付高额的费用。今天贝特智能仪表的工程师就来为大家分享"智能电磁流量计接线图"以及智能电磁流量计接线方法。希望可以帮助大家!

智能电磁流量计接线图:

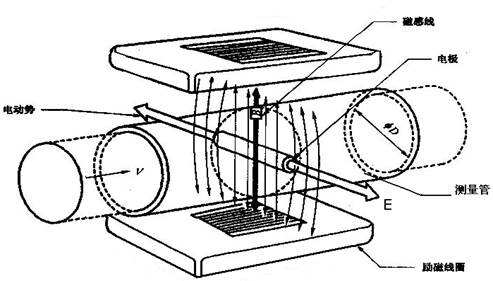

电磁流量计接线的特点的量程范围宽,可达1:100。此外,电磁流量计接线的特点只与被测介质的平均流速成正比,而与轴对称的流动状态(层流或紊流)无关。电磁流量计接线的特点无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,因此可以将测量信号直接用转换器线性的转换成标准信号输出。下图为智能电磁流量计接线图

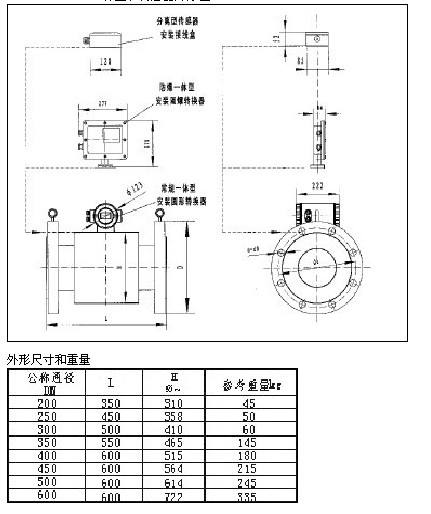

智能电磁流量计接线图

要想使用好电磁流量计,第一步非常重要,那就是分体式电磁流量计如何接线。一般的过程测量仪表都是二线制仪表,电源和信号共用两根电线。而电磁流量计则采用四线制,电源与信号线分开,既可用直流供电也可用交流供电,输出信号既有电流信号也有脉冲和报警信号,接线时注意,不能将电源和信号线接错,以免损坏流量计。

电磁流量计的接线方法:

内部接线与外部接线

1.内部接线一般为5根线,传感器与转换放大器的连接。XY,ACB,即砺磁线圈接线二根,XY,电极接线 ACB,二根为电极接线AB,一根为接地C。

智能电磁流量计内部接线

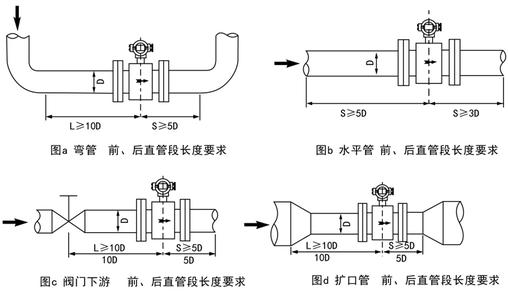

2.外部接线一般为电源接入端。二线,信号输出线:六根,一般为4-20MA输出线二根,RS232通讯线二根,RS485通讯线二根。筒体上还有接地端子线。购买产品安装时一般只要打开表盖按说明书进行外部接线即可,不复杂。但如果管道是全塑管不导电时,则要妥善做好接地,以免出现流量不准或漂移现象。

智能电磁流量计外部接线

电磁流量计符号说明:

①仪表电源:AC220V火线接“L”端子,零线接“N”端子。

②输出信号:电磁流量计为4-20mA信号输出时正极接“ICOUT”端子,负极接“ICOM”端子,“INSW”端子不接线;电磁流量计为频率/频率信号输出时正极接“PUL+”端子,负极接“PCOM”端子。

③报警输出:上限报警输出接“ALM+”端子,报警地接“ALCOM”端子;下限报警输出接“ALM-”端子,报警地接“ALCOM”端子。

④励磁线圈:接传感器励磁线圈接“EXT+”和“EXT-”端子,“INSW”端子不接线。

⑤传感器信号:“DS1”和“DS2”接传感器信号线,“SGND”接外屏蔽线。

⑥信号电极:“SIG1”和“SIG2”接传感器信号电极,“SGND”接外屏蔽线。

⑦RS485通讯:RS485通讯接“TSR+”和“TSR-”端子。

接线注意事项:

1.电磁流量计静电感应现象,在相对的两物体中,如其一的电位发生变化,则由于物体间的电容使另一物体的电位也发生变化。干扰源是通过电容性的耦合在回路中形成干扰,它是两电场相互作用的结果。

2.通过电磁感应、静电感应所形成的干扰大部分是50Hz的工频干扰电压。但是其他的高频发生器、带整流子的电机等设备,也会产生高频的干扰。由于雷云之间、雷云与大地间的放电,在配线上也能感应出异常电压。

3.智能电磁流量计信号源与仪表之间的连接导线、仪表内部的配线通过磁耦合在电路中形成干扰。像我们在工程中使用的大功率的变压器、交流电机、高压电网等的周围空间中都存在有很强的交变磁场,而仪表的闭合回路处在这种变化的磁场中将会产生感应电势。

以上就是关于"电磁流量计怎么接线?工程师分享"智能电磁流量计接线图""的全部内容,相信大家对智能电磁流量计怎么接线都有了详细的了解了吧!希望这次分享可以帮助更多的人。如果您还是不了解也可以随时联系我们贝特智能仪表工程师,我们会不遗余力的帮助您。

本文由于"苏州贝特智能仪表"原创,转载请附带原文链接 http://www.beitemeter.com/articles/zndcll.html
