挥发性有机物监测

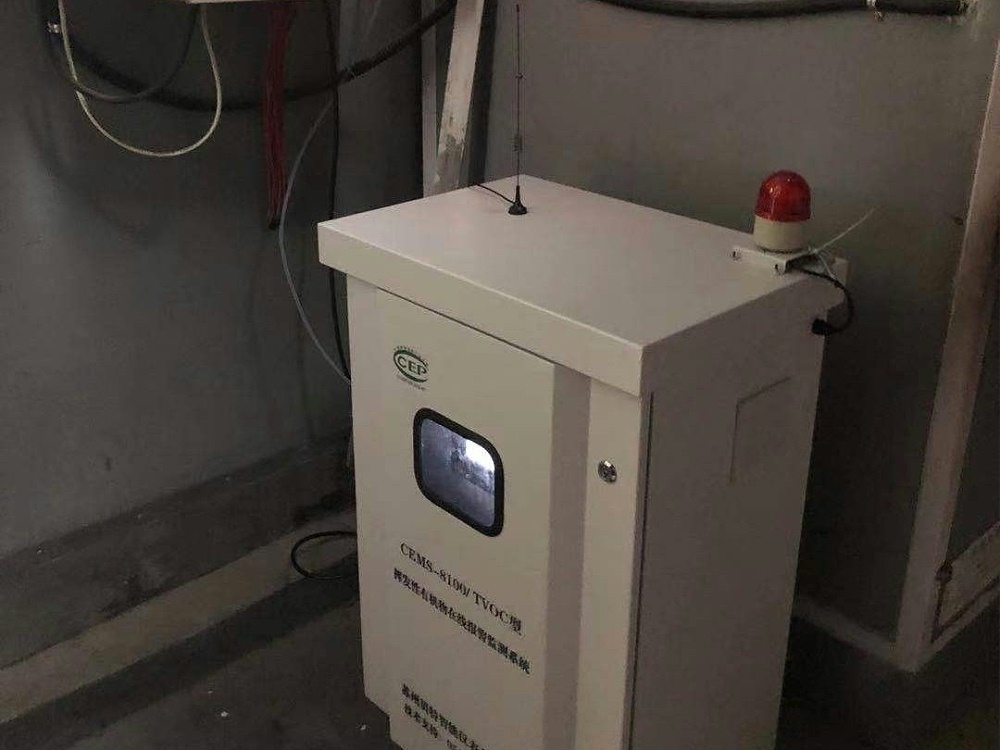

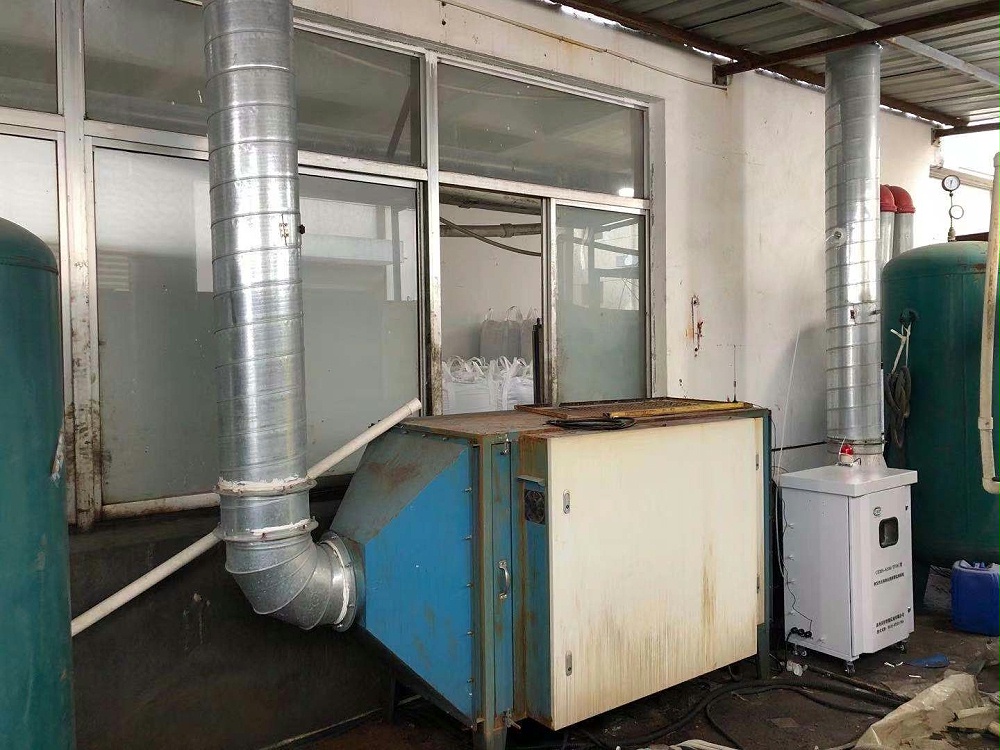

V8100/TVOC型挥发性有机物（TVOC）在线报警监测系统

PID是一种光离子检测器，主要用来检测浓度在1ppb-15000ppm数量级的低浓度挥发性有机化合物和其它有毒气体。PID是一种高灵敏度、使用范围广泛的检测器。

PID检测器使用一个紫外灯（UV）光源将有机物分子电离成可被检测器检测到的正负离子（离子化）。检测器捕捉到离子化的气体的正负电荷并将其转化为电流信号输出以实现气体浓度的测量。当待测气体吸收高能量的紫外光时，气体分子受紫外光的激发暂时失去电子成为带正电荷的离子，气体离子在检测器的电极上被检测后，很快与电子结合重新组成原来的气体分子。PID原理是一种非破坏性的检测原理，它不需要燃烧，不会改变待测气体分子，经过PID检测的气体仍可被收集做进一步测定或处理。

理论上所有化学物质都能被离子化，但是它们被电离所需要的能量是不同的。能够转移一个电子和电离一个化合物的能量叫电离能，用电子伏特（eV）作为计量单位。紫外灯所发出的能量也可以用电子伏特来计量。如果某种气体的电离能低于紫外灯发出的能量，那么这种气体将被电离。可以被PID检测的主要的气体或挥发物是大量的含碳原子的有机化合物（VOC），包括

 芳香类：含有苯环的系列化合物，如苯、甲苯、乙苯、二甲苯等；

 酮类和醛类：含有C=O键的化合物，如丙酮、丁酮、甲醛、乙醛等；

 胺类和氨基化合物：含有N的碳氢化合物，如二乙胺等；

 卤代烃类：三氯乙烯(TCE)、全氯乙烯(PCE)等；

 含硫有机物：甲硫醇、硫化物等；

 不饱和烃类：丁二烯、异丁烯等；

 饱和烃类：丁烷、辛烷等；

 醇类：异丙醇(IPA)、乙醇等。

除了上述有机物，PID还可以测量一些不含碳的无机化合物气体，如：

 氨；

 半导体气体：砷化氢(砷烷)、磷化氢(磷烷)等；

 硫化氢；

 氮氧化物；

 溴和碘。

1.3技术指标

传感器类型：PID光离子

气体种类：TVOC

采样方式：泵吸式

系统量程：0-2000ppm

检测范围：0～19.99ppm，0～99.99ppm，0～1999ppm

分辨率：0.01（0～1.99ppm），0.1（0～99.99ppm），1（0～1999ppm）

工作方式：固定式连续工作

工作电源：DC24V±10%

功    耗：＜30W

环境温度：-20～60℃

环境湿度：≤95%RH

测量误差：≤±10%F.S

响应时间：≤30S（90%稳定值）

重复性：2%

防护等级：IP65

环境压力：80～110KPa

信号输出：4～20mA DC三线制最大负载电阻500Ω、RS485输出、开关量输出

系统重量：约47kg

外形尺寸：620(L)*431(W)*958(H)mm

电气接口：3个电缆接头（夹紧线径7-14mm）

常见故障及处理方法

故障现象 原因 解决方法

系统不能启动 1.未供电

2.电源线接触不良 1.确认已有220VAC电源

2.检查电源线是否连接牢固

运行后测不到数据或数据偏差较大 1.烟气中不含待测气体

2.样品气传输管道漏气 1.确认烟气中成分及含量

2.检查系统气密性，拧紧各器件接头

重复性差 1.管路污染

2.传感器寿命到限 1.清理或更换管路。

2.更换传感器。

仪表不能标定 1.标气浓度不对

2.线路板损坏

3.传感器损坏 1.使用正确浓度标气。

2.更换电路板（建议返厂维修）

3.更换传感器

继电器无输出 1.线路板故障

2.线路解除不良或断线

3.供电电压过低或过高 1.更换电路板（建议返厂维修）

2.检查线路是否连接牢固

3.检查供电电压（建议使用24VDC）

五、注意事项

 仪表开盖标定或维修时，必须确认在洁净的空气中操作。

 仪表用来检测空气中的有机气体浓度，不能检测水汽中或惰性气体中或严重缺氧环境中的有机气体。

 安装穿入导线时必须拧紧接口电缆座，压紧橡胶密封圈，抱紧电缆线（隔爆要求）。

 采取相应的防雷措施，如受雷击及其他不可抗拒自然灾害而造成损坏的，不在保修范围内。

 勿使本系统经常接触高浓度样气，否则会损失传感器工作寿命。一般建议两年更换一次仪表传感器。

六、常用备件

序号 名称 货号 备注

1 取样探头滤芯 0103000007X 2μm

2 精细过滤器滤芯 GCX17010200 0.2μm

3 抽气泵 GDX18060100 6.5L/min

4 流量计 GBX17010800 1-5L/min

5 PID传感器 QAX18062000 0-2000ppm
