比较常见的五种流量计

作者: 编辑: 来源: 发布日期: 2022.07.16
信息摘要:
在化工生产过程中,流量是一个非常重要的参数。为了有效地操作和控制生产过程,有必要监测各种流体的流量。流量参数也是物料总量、能源管理和经济核算…

在化工生产过程中,流量是一个非常重要的参数。为了有效地操作和控制生产过程,有必要监测各种流体的流量。流量参数也是物料总量、能源管理和经济核算的重要依据。流量是指单位时间内流过管道或设备横截面的流体量,包括气体、液体或固体颗粒,也称为瞬时流量。大多数流量计具有测量瞬时流量和同时计算流体总量的功能。今天,我想简单介绍一些生产中常见的流量计

第一种涡街流量计,它在流体中设置阻塞流体,从而在阻塞流体的两侧交替产生规则涡。这种涡流被称为卡门涡流街。在固定阻力流体下,卡门涡街的频率与流速直接相关。通过传感器测量涡街的振动频率,通过分析仪器获得流速和流量

涡街流量计的优点:

涡街流量计结构简单,坚固耐用,精度高,压力损失小。与差压节流装置相比,它很少产生泄漏、堵塞等。涡街流量计对管道机械振动敏感,不适用于振动和流量不稳定的地方。当流速过低且介质杂质过多时,流量计的精度也会受到影响

                         LUGB涡街流量计

第二种电磁流量计是基于电磁感应原理的。电磁流量计施加与测量管中流体方向垂直的磁场。流体的作用是切断磁力线并产生感应电势。感应电位由安装在油管壁上的一对检测电极检测。电动势与流量成正比,通过仪器分析获得流量参数

电磁流量计的优点:

电磁流量计具有管道直接、无堵塞、几乎无压力损失、流量测量范围大、精度高、对环境适应性广,可测量各种脉冲流、多向流、,高腐蚀、高粘度介质。然而,它不能用于测量电导率低的液体或气体。受检测电极材料的影响,它可以承受低温和低压

                                     水流量计

第三种超声波流量。超声波流量计是根据超声波在流体中传播速度的原理设计的。超声波脉冲信号在传感期间在上游和下游两侧来回传播。由于下游和逆流的传播速度不同,每次发送和接收的信号都有时间差。根据时差与流速的直接关系分析流量参数

超声波流量计的优点:

超声波流量计可以制成非接触式便携式,非常便于移动测量。一套设备可以适应多种管径,价格与管径基本无关。仪器不与流体接触,没有压力损失。高压腐蚀不影响仪器,精度良好。然而,当管道内壁上存在许多机制或腐蚀严重时,测量精度将受到影响。这种时差超声波流量计只能用于清洗液体和气体,超过一定范围的悬浮颗粒和气泡不能使用。对于这种杂质含量高的流体,我们将根据监测流体中杂质速度的原理选择另多普勒超声波流量计

                                                 手持式超声波流量计

第四种转子流量计也称为转子流量计。在垂直椎管内自下而上扩张时,圆锥形附子随椎管内流体自由上下移动,浮子自身将通过流速旋转,产生角动量以保持平衡。浮子的重力由水动力承担,水动力在速度和浮力的作用下与浮子的重力平衡,并通过磁耦合传输到刻度盘以显示流量。转子流量计结构简单。一般来说,它是垂直安装的,这在行业中很常见,在各个方面都很普通。它可以应用于小直径河流的流速,但不能测量杂质较多的介质,容易堵塞

                       金属管浮子流量计

第五,涡轮流量计。测量的流体通过流量计。在流体的作用下,蜗轮受力旋转,速度与平均流速成正比。涡轮的旋转通过感应探头转换为周期性脉冲信号,并通过仪器分析流量参数。涡轮流量计是高精度的流量计之一。重复性好,能承受高压,但对介质的清洁度和粘度有一定要求,对流体的稳定性要求高,高精度的可持续性低,因此需要定期校准

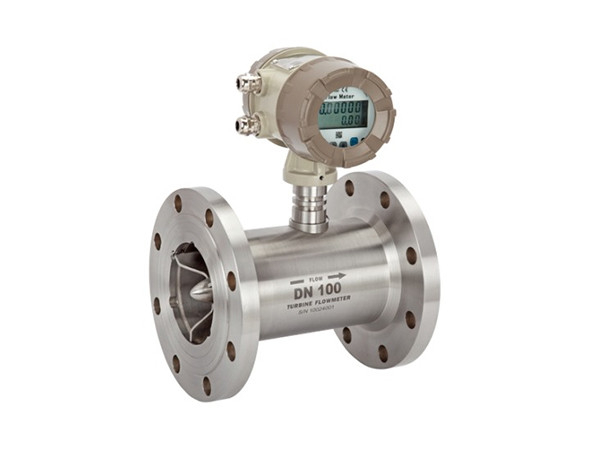

                         LWGY系列液体涡轮流量计
