超声波流量计在气体计量中安装注意事项

作者: 编辑: 来源: 发布日期: 2021.10.28
信息摘要:
气体流量测量是气体流体供需双方进行贸易结算的重要依据,也是企业生产经营中的关键技术和产能指标。准确的气体计量结果可以保证贸易结算的公平性。由…

气体流量测量是气体流体供需双方进行贸易结算的重要依据,也是企业生产经营中的关键技术和产能指标。准确的气体计量结果可以保证贸易结算的公平性。由于超声波流量计具有测量精度高、抗干扰能力强、对外界要求相对较低、流量计本身压力损失相对较小、测量范围宽等优点,超声波测量在气体贸易结算计量中的应用也变得越来越广泛。目前,工业生产和贸易计算中常用的气体流量计包括三种类型,分别是超声波、涡轮、孔板流量计,三种产品的具体介绍跟着贝特仪器仪表厂家来看看

超声波流量计

超声波流量计是根据时差法原理设计的一种流体流量测量仪器,采用先进的多脉冲技术和信号数字处理技术。超声波流量计的安装方式采用非接触式安装测量,具有无需与被测流体接触,产生明火的可能性低的优点,再加上它对各种工业场所的环境适应能力强,所以这种流量计成为目前气体流量测量中非常合适、普及性非常强的测量仪表。

涡轮流量计

涡轮流量计的旋转速率随着流量的变化而改变。一般在流速越大时,动能越大,涡轮转速也越高,因此实际上属于一种速度差原理流量计。在应用过程中需要先将流速转换成涡轮转速,在此基础上得到对应的电磁脉冲。非常后基于得到的脉冲数能够得到流量信息。该气体流量计的应用优势体现在流量大,准确性高等方面。但是容易受到杂质的影响,降低其应用的可靠性。

孔板流量计

从结构上来看,孔板流量计主要划分为流量显示器以及节流装置等部分。该流量计的具体原理是:气体流量和压差存在正比关系,只要测量节流孔前后的压差,即可对介质流动信息进行分析。该流量计的应用优势体现在性价比高、使用年限久以及操作简单等方面,广泛应用到了实际生产领域中。但其缺点也较多,例如其重复性不高、量程窄、压力损失大等。在使用过程中,会有较大因腐蚀、磨损、油污和压力损失等情况造成的测量误差。

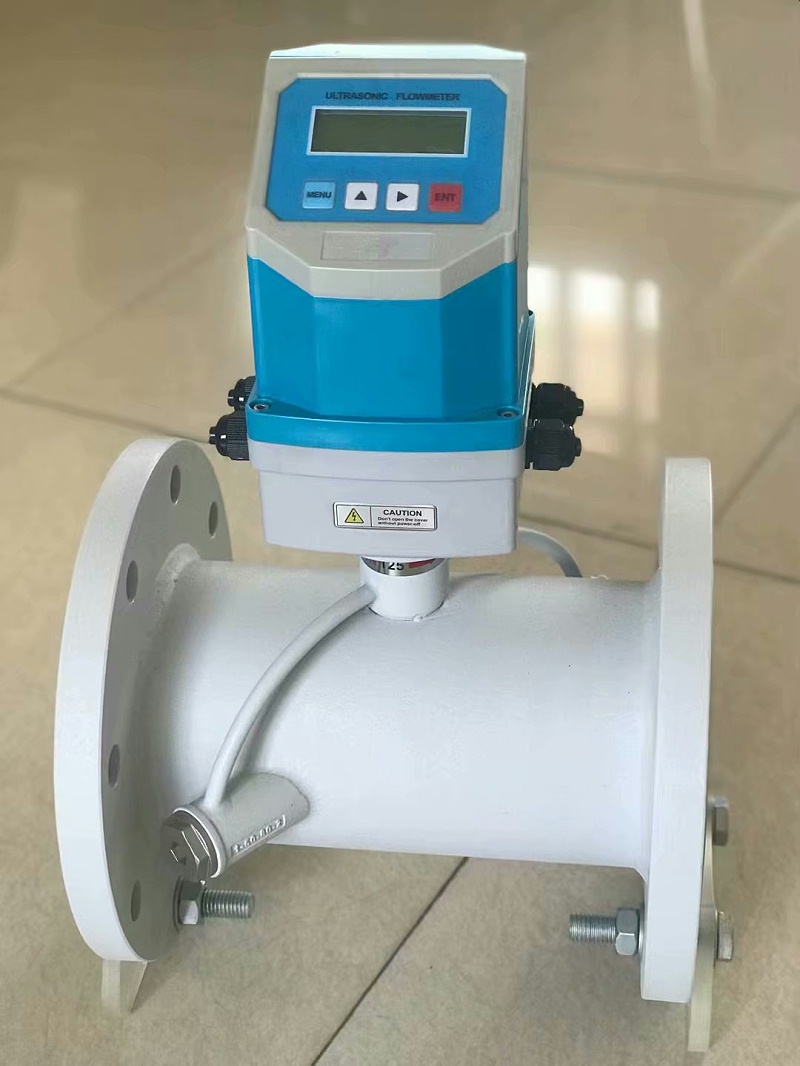

超声波流量计(能量表)

这三种不同类型的流量计各有利弊,不同领域不同对待。

安装要求

(1)超声波流量计传感器必须在管道处于非工作状态时安装,具体安装时需要对两条支线进行交替切换。

(2)确保传感器安装单元的尺寸与管径一致,上下误差不得超过1%。

(3)超声波流量计传感单元应安装在水平方向45°的范围内,可以有效避免换能器声波表面受颗粒或空气干扰。

(4)上下游应保证有必要的直管段,上游直管段非常少10D,下游直管段至少为5D。

(5)超声波流量计安装需要在无阻力部分,前后避开阻力构件如(弯头、阀门、变径处)。

(6)换能器安装处和管道壁反射处必须避开接口和焊缝。

(7)换能器安装必须达到一定的要求,特别是管道衬里、垢层需要达到厚度要求,避免二者之间存在间隙。重视管道内壁锈迹的清洁工作,采用合适的方式进行清理。

(8)换能器工作表面与管式输送机管壁之间应选择合适的耦合剂,防止有其他的传播介质进入而降低测量的精度。

结语:超声波流量计近年来在气体测量领域主要被应用于燃气管道流量测量中。贝特仪器仪表厂家建议我们在实际工程设计选择流量计时,必须考虑到多方面的因素,包括测量准确性以及误差等,此外价格、使用便捷性、维护费用以及测量介质等因素也需要考虑在内,在此基础上选择非常佳的流量计。
