教你简单的插入式电磁流量计及传感器安装方法

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2019.12.19
信息摘要:
插入式电磁流量计具有结构简单、轻便、制造成本低、压力损坏小以及工作十分稳定可靠等优点,让很多工、农业的企业在选择电磁流量计的时候会有点选用插…

插入式电磁流量计具有结构简单、轻便、制造成本低、压力损坏小以及工作十分稳定可靠等优点,让很多工、农业的企业在选择电磁流量计的时候会有点选用插入式电磁流量计。有的时候由于区域的限制厂家无法提供上门安装,那么企业该如何安装呢?今天小编请来贝特智能的流量计工程师来为我们讲解插入式电磁流量计安装方法,希望可以帮助大家解决问题。

在讲插入式电磁流量计安装之前我们先了解一下插入式电磁流量计的结构。

插入式电磁流量计与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质;平面电极型适于测量介质中含有其它杂质的液体流量测量

插入式电磁流量计安装

一、安装环境的选择

①应尽量远离具有强电磁场的设备,如大电机、大变压器等。

②安装场所不应有强烈的震动,管道固定牢靠。环境温度应变化不大。

③安装环境应便于安装和维护。

二、安装位置的选择

①安装位置保证管道内始终充满被测流体。

②选择流体流动脉冲小的地方。即应远离泵和阀门、弯头等局部阻力件。

③测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方。

④应避免测量部位出现负压。

⑤被侧管道直径或周长容易测量,并且椭圆度应较小。

三、直管段长度

传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于 5D。D 为被测管道通径。

流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧。测量时,通常流量控制阀门应处于全开状态。

四、安装底座的焊接

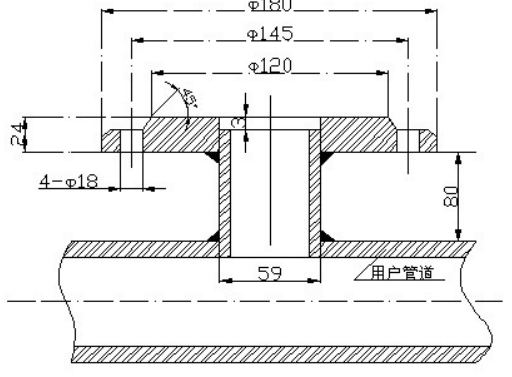

安装底座与被测管道的焊接如下图所示。

安装底座与被测管道的焊接

焊接的技术要求如下:

①安装底座 63 管子的轴线与被测管道的轴线相互垂直。其夹角为

②采用不锈钢焊条平焊。焊后保证法兰端面与管轴线平行,焊缝牢固,能承受 1.6Mpa 压力无渗漏现象。

③被测管道开孔尺寸与安装底座的通孔外径一致。

以上内容是插入式电磁流量计安装方法和安装过程,如果我们想使用插入式电磁流量计还需要对电磁流量计的传感器进行安装下文会为大家介绍。

插入式电磁流量计传感器安装

安装前传感器的检查

a 安装前用酒精棉球或清洁的细纱布轻轻地,仔细地擦除传感器测量头部两极表面的油脂、灰尘等赃污物质。但不得用坚硬的东西损伤电极表面和绝缘材料。

b 安装前用万用电表检查传感器,符合以下技术指标:

①励磁线圈阻值检查:用万用电表测接线盒内“X、Y”端子之间的电阻值约为 40 左右。如所测阻值为无穷大,则线圈断路;如阻值为零,则线圈短路。

②电极对端子之间电阻:接线盒内端子“A、B”分别对测量头或测量管内的两电极一个为零。若一个为无穷大或全为无穷大,均是有故障。

③绝缘电阻检查:励磁线圈、信号端子与插入杆之间电阻为无穷大。端子 C 对插入杆电阻为零。用万用电表测量接线端子“A、B”对“C”和“X、Y”对“C”之间电阻为无穷大,端子对“C”对插入杆之间的电阻为零。端子“A、B”对端子“X”和“Y”之间电阻为无穷大。

以上就是关于"教你简单的插入式电磁流量计及传感器安装方法"的全部内容,希望可以帮助大家安装好插入式电磁流量计。如果您在以上安装过程中遇到问题,也可以与我们的电磁流量计工程师联系,我们会不遗余力的帮助您。
