金属管浮子流量计如何进行检查与校验

作者: 编辑: 来源: 发布日期: 2022.02.16
信息摘要:
金属管浮子流量计的检查校验可根据使用情况确定,一 般周期为一年或一个装置运转周期。但是很多人不明白应该如何进行金属管浮子流量计的检查和校验。…
金属管浮子流量计的检查校验可根据使用情况确定,一 般周期为一年或一个装置运转周期。但是很多人不明白应该如何进行金属管浮子流量计的检查和校验。今天贝特小编就整理了一些相关内容供大家进行参考。
1、安装前应核实仪表可以承受的工作温度和压力,应不低于管道被测流体的顶峰温度和压力;仪表刻度范围符合被测流体流量变化范围;转子连接部分的材质应符合被测流体的要求。
2、仪表必须安装在没有振动和便于维修的地方,必须留有较大的空间,便于拆卸和清洗。

3、安装前需要清洗管路。流量计需做配套的校验检查,用于移动转子时显示仪表能正常指示。

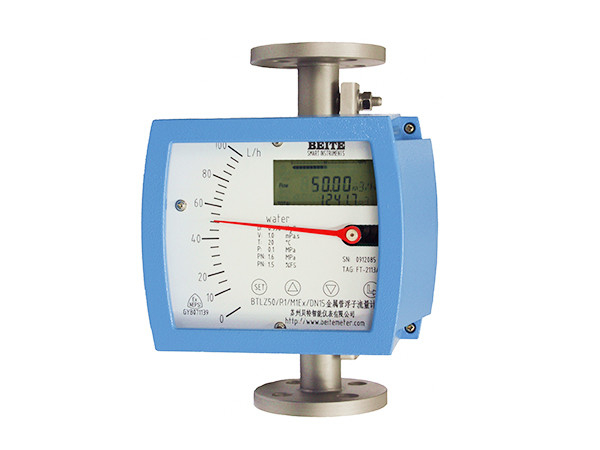

金属管浮子流量计如何进行检查与校验

4、金属管浮子流量计可使用在水平或垂直管线上,但仪表本体必须严格地垂直安装,用铅锤或其他类似装置校正仪表的垂直程度,流体方向必须自下而上通过变送器,不能相反。

5、安装在不能断流的生产线上的仪表,应设置前后切断阀和旁路及排空阀,便于处理故障和吹扫。旁路管线阀和阀门的口径应与主管线一致。
6、为了使流速平稳,避免流体冲击转子,仪表前应保持5倍 管直径的直管段或加装整流器。
7、远传转子流量计校验的目的是使流量与转子位移、指针指示、信号输出构成的比例关系。 因此,检查校验的内容有:
校正流量与“转子位移”的对应关系;
校正“转子位移”与“刻度盘指示值”的对应关系;
校正“刻度盘指示”与“输出信号”的对应关系;
整体校验,确定整套仪表的基本误差。
8、校验顺序:“刻度盘指示值”“输出信号值”调校(转换器调校)。
将金属管浮子流量计置于校验架上,接通电源或气源,用手拨动平衡杆,模拟转子移动,向转换器输入转子位移信号,调下一套连杆机构(即刻度盘指针与信号转换部分之间的连杆机构),使指针指示值与输出信号值相对应。一般校验可在全刻度范围内选5.6点(包括零点和满刻度)进行,调整至误差在规定范围内。
9、若检修时没有动过仪表出厂或上次检修时的漆封或铅封,即没有改变平衡杆与平衡锤级差动变压器与铁心等关键部位的相对位置,可不必在流量校验设备上进行“湿校”,只需进行规定的步骤校验,符合出厂校验数据即可。
在使用金属管浮子流量计时,一定要注意日常的维修保养,发现问题及时处理。以上就是贝特小编今天给大家整理的所有内容,希望能给大家带来帮助。
