金属管浮子流量计测量气体和液体的七大点

作者: 编辑: 来源: 发布日期: 2021.11.29
信息摘要:
金属管浮子流量计也叫金属转子流量计。广泛用于测量中小流量和微流量。测量介质一般是清洁的,不容易结晶和固化,液体、气体和蒸汽粘度低,需要缓慢改…

金属管浮子流量计也叫金属转子流量计。广泛用于测量中小流量和微流量。测量介质一般是清洁的,不容易结晶和固化,液体、气体和蒸汽粘度低,需要缓慢改变介质流速。仪器安装是否正确是保证仪器后续稳定工作的基础。仪器安装是否正确是测试仪器安装技术人员的重要指标。针对安装中遇到的各种影响因素,贝特仪器仪表向朋友们介绍安装金属管转子流量计时应注意的以下因素:

金属管转子流量计的安装

一、仪器安装方向

大多数浮子流量计必须垂直安装在无明显倾斜的非振动管道上。流体从底部到顶部流过仪器,据说这是管道连接的一个例子,配有旁通管道,用于连续流量维护。浮子流量计中心线与铅垂线的夹角一般不大于5度,高精度(1.5级以上)仪表的θ≤20度。如果θ = 12,将出现1%的额外误差。 仪器的上游直管段没有严格的长度要求,但制造商也要求(2-5)维长度,这实际上是不必要的。

 二、安装脉动流

用于脉动流本身,如果在仪器安装位置的上游有往复泵或调节阀,或者下游有较大的负荷变化等。应改变测量位置或修补和改进管道系统,如安装缓冲罐;如果仪器本身振荡,如测量过程中气体压力过低,仪器上游阀门未完全打开,调节阀未安装在仪器下游等。应进行有针对性的改进,以克服或选择带有阻尼装置的仪器。

三、对于脏流体

过滤器应安装在仪器的上游,当带有磁耦合的金属管浮子流量计用于可能含有铁和磁性杂质的流体时,应在流量计前安装一个磁性过滤器。

浮子和锥管应保持清洁,尤其是对于小直径仪器。浮子清洁度会明显影响测量值。例如,直径为6mm的玻璃浮子流量计在实验室测量时看起来像清水。流量为2.5升/小时。运行24小时后,流量指示值增加了几个百分点。浮子表面沾有肉眼无法观察到的异物。取出浮子,用纱布擦拭,恢复原来的流量指示值。如有必要,可如图7所示设置冲洗管进行常规冲洗。

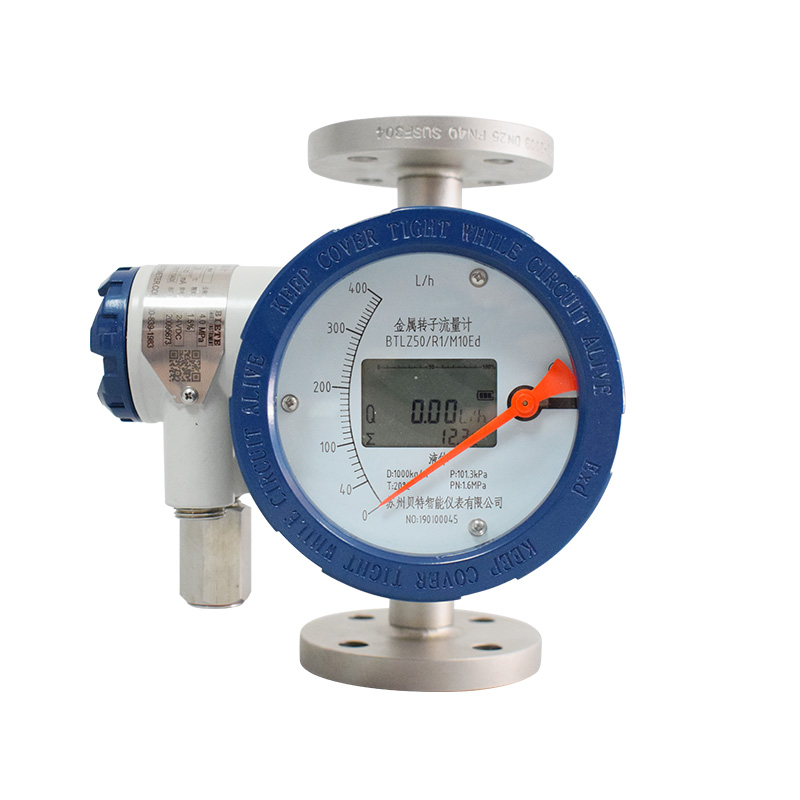

金属管转子流量计

四、液体仪表中气体

进出口不在一条直线上的角形金属浮子流量计应完全排空。当用于液体时,应注意空气是否留在伸出的套筒中,以便浮子向外排出,并且必须完全排出。如果液体含有微小的气泡,并且在流动时容易积聚在外壳中,则应定期排出。这对于小口径仪表更为重要,否则流量指示会受到明显影响。

 五、安装扩展量程

如果测量所需的流量范围较宽,且范围超过10,则通常并联两个以上不同流量范围的玻璃管浮子流量计。根据测量结果,串联选择一个或多个仪表。低流量范围仪表的值在低流量下读取,大流量仪表的值在高流量下读取。串联法比并联法操作简单,阀门不需要频繁开关,但压力损失大,两个不同形状和重量的浮子也可以放在一米内,当流量小时可以取浮子读数,当浮子到达顶部时可以取重浮子读数,范围可以扩大到50-100。

六、浮子流量计的校准

浮子流量计的校准液体的校准常用标准仪表法、容量法和称重法;气体常用钟罩法,小流量用皂膜法。

七、流量值的必要转换

如果不是根据介质参数(如使用密度和粘度)为制造商专门定制的仪器,液体仪器通常用水校准,气体仪器用空气校准,固定值处于工程标准状态。当使用条件下的流体密度、气体压力和温度与标定不一致时,应进行必要的换算。每个制造商的操作说明中详细说明了转换公式和方法。

以上就是贝特仪器仪表介绍的金属管浮子流量计测量气体和液体的七个点,想知道更多浮子流量计相关知识,来电咨询:400-839-1983
