金属转子流量计常见的故障、故障原因以及如何处理故障?

作者: 编辑: 来源: 发布日期: 2022.07.12
信息摘要:
金属转子流量计是工业自动化过程控制中常用的变面积流量测量仪器。它具有体积小,检测范围大,使用方便等特点。金属转子流量计可用于测量液体、气体和…

金属转子流量计是工业自动化过程控制中常用的变面积流量测量仪器。它具有体积小,检测范围大,使用方便等特点。金属转子流量计可用于测量液体、气体和蒸汽的流量,特别适用于低流量、小流量的介质流量测量。因此,在使用过程中经常会出现一些故障,那么故障的原因是什么呢?如何排除?贝特仪表小编介绍如下:

一、金属转子流量计指针抖动

1.轻微的指针抖动:通常是由介质波动引起的。可以通过增加阻尼来克服。

2、剧烈指针抖动:主要是由于介质脉动、气压不稳定或压力、温度、流量与金属转子流量计的实际状态不一致,浮子流量计过程差异较大。

3、中度指针抖动:一般由介质流动状态引起。气体一般由介质操作压力不稳定引起。可以使用 克服或增加金属转子流量计气阻尼的稳压或稳流装置。

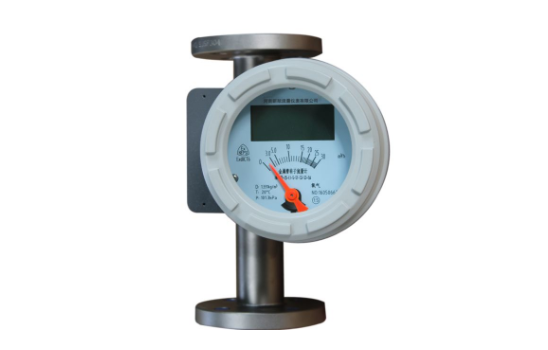

主图2

二、金属转子流量计测量误差大

1.安装不符合要求

垂直安装浮子流量计应保持垂直,倾角不大于20

浮子流量计周围1000mm空间中不得有铁磁物体。

浮子流量计的水平安装应保持水平,倾角不大于20

安装位置应远离阀门变径口、泵出口、工艺管道转弯口等。保持前5D250mm要求直管段。

2、气体介质受温度压力影响较大,建议采用温度压力补偿的方式获得真实流量。

3.浮子流量计传感磁钢、指针、配重、旋转磁钢等活动部件因长期使用和管道振动而松动,误差较大。解决方案:可以先用手推指针验证。先按指针RP看输出是否为4mA,根据刻度验证流量显示是否为0%。如果发现不一致,可以调整零件的位置。一般要求专业人员调整,否则位置会丢失,需要返回金湖天信仪器进行校正。

4.液体介质密度变化较大也是误差较大的原因之一。由于仪器在校准前根据用户给出的密度对介质进行转换,并将其转换为校准状态下的水流。因此,如果介质密度变化较大,则测量误差较大。解决方案可将变化后的介质密度带入公式,转换为误差校正系数,然后将流量计测量的流量乘以系数转换为真实流量。

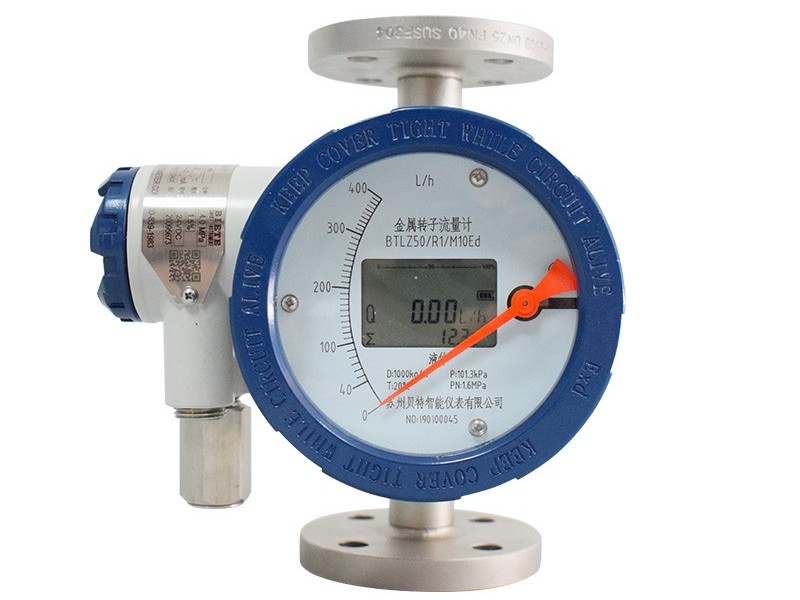

                                  金属管浮子流量计

三、金属转子流量计指针停在一定位置

主要原因是浮子流量计的浮子卡死。

一般来说,由于使用金属转子时阀门打开过快,浮子迅速向上冲击止动器,导致止动器变形并卡住浮子。但不排除浮子不排除浮子导向杆与止动环的不同心。处理时,可拆下仪器,拆下变形止动器进行整形手术,检查是否与导杆同心。如果不同的心可以纠正,然后安装浮子,用手推浮子,感觉浮子上下通畅。此外,浮子流量计安装时必须垂直或水平安装,不得倾斜,否则容易造成卡 表并给测量带来误差。
