在化工生产过程中，流量计量贯穿从原料投入到成品产出的每一个环节——反应釜进料、助剂添加、循环冷却、尾气处理、酸洗清洗……每一次流量偏差都可能影响产品收率、增加能耗成本，甚至带来安全隐患。

化工行业的流量测量，面临着比其他行业更复杂的挑战：介质种类繁多，涵盖纯水、溶剂、酸碱盐溶液、腐蚀性气体；工况条件苛刻，高温、高压、强腐蚀并存；精度要求不一，有的工艺需要精确配比，有的只需就地指示。没有一款流量计能应对所有工况——选型的关键，在于根据介质特性和工艺要求，匹配最合适的测量方案。

作为国家高新技术企业、专精特新企业，苏州贝特智能仪表有限公司深耕流量计量领域近二十年，核心技术人员自1997年起即参与德国流量仪表技术的引进消化及国产化工作 。公司旗下BTLZ系列金属管转子（浮子）流量计与BTLZB系列玻璃转子流量计，针对化工行业普通介质与强腐蚀介质两大类工况，形成了从304/316不锈钢到衬四氟（PTFE/PFA）的完整产品矩阵，广泛应用于精细化工、酸洗电镀、农药染料、环保处理等领域。

一、普通化工介质工况：304/316不锈钢金属管转子与玻璃转子流量计的组合方案

对于纯水、溶剂、甲醇、乙醇、乙二醇、循环冷却水、尾气吸收等非强腐蚀性介质，304或316L不锈钢材质的金属管转子流量计与玻璃转子流量计是成熟可靠、性价比高的选择。

（一）精细化工反应釜：纯水、溶剂、甲醇、乙醇、乙二醇物料小流量控制

精细化工生产通常涉及多步合成反应，反应物料的精确计量直接决定产品收率与质量。以医药中间体合成、涂料树脂生产、电子化学品制备为例，反应釜进料管线多为小口径管道（DN15～DN50），流量范围通常在数十升至数百升/小时，要求仪表精度可靠、响应灵敏、维护简便。

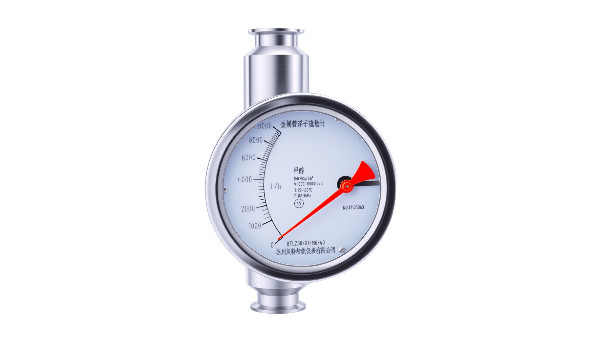

苏州贝特BTLZ系列金属管转子流量计是该场景的成熟选择。产品采用全金属结构设计，坚固耐用，特殊设计的锥形测量管使测量范围更广、线性更好 。量程比可达10:1（特殊型20:1），精度等级2.5级（特殊型1.5级或1.0级），工作压力DN15～DN50达PN16MPa（特殊型42MPa），介质温度标准型覆盖-80℃～+220℃，高温型可达300℃ 。接液部分可选304或316L不锈钢，适配纯水、溶剂、甲醇、乙醇、乙二醇等介质的测量需求。

对于需要现场直观读数的场合，BTLZB系列玻璃转子流量计同样适用。玻璃转子流量计具有读数直观、无需电源、性价比高等特点，水流量最小可测至0.4～4ml/min，适合测量透明流体的小流量 。

（二）助剂添加系统：催化剂、稀释剂微量定量输送显示

在化工生产中，催化剂、稀释剂、稳定剂等助剂的添加量往往很小，但对产品质量影响极大——添加量偏差1%，可能导致整釜产品报废。这类助剂添加系统通常要求流量计具备小流量测量能力和高精度显示。

苏州贝特BTDK系列玻璃转子流量计专为微小流量测量设计，水流量可测至（0.4～4）ml/min，空气流量可测至（6～60）ml/min 。结构轻巧、安装简单、流量标尺清晰、调节灵敏，可方便更换锥管和浮子。接液材质可选玛瑙或316L不锈钢浮子、黄铜或304不锈钢基座，密封圈可选丁腈橡胶或氟橡胶，适配多种助剂介质。可选配报警开关或4～20mA电流输出实现远传功能，满足自动化配料系统的数据接入需求。

（三）循环冷却管路：软化水、循环冷却水、乙二醇防冻液流量监测

化工生产中的反应釜、压缩机、换热器等设备普遍依赖循环冷却系统维持工艺温度。冷却水或乙二醇防冻液的流量异常可能导致设备超温、反应失控。此类工况对流量计的要求是：长期运行稳定、压损小、维护量少。

BTLZ系列金属管转子流量计凭借全金属结构、无可动电气部件、无需外部供电的特点，可在循环冷却管路上长期稳定运行。压力损失低且恒定（7kPa～70kPa），不影响循环泵的输送效率 。可选配4～20mA远传信号接入DCS系统，实现远程监控与流量异常报警。介质温度最高可达300℃，适配高温冷却循环系统。

（四）尾气吸收管路：低浓度中性尾气、氮气保护吹扫气计量

化工生产中的尾气吸收系统和氮气保护吹扫管路，需要测量低浓度中性尾气或氮气的瞬时流量，以控制吸收效率或保护效果。此类气体流量通常为中小流量，对仪表的压力损失和防堵性能有一定要求。

BTLZ系列金属管转子流量计可用于气体流量测量，空气测量范围0.5～5000 m³/h 。针对气体测量，可选配阻尼型结构（代码Z），适用于入口压力不稳或流量脉动的工况。对于需要防爆的场合，可选本安型Ex ia II C T3…T6 Ga或隔爆型Ex db II C T6 Gb防爆等级 。BTLZB系列玻璃转子流量计同样适用于透明气体的流量测量，尤其适合实验室规模或小管径气体管路。

二、强腐蚀工况：衬四氟金属管转子流量计——化工防腐计量的核心利器

当介质涉及盐酸、硫酸、硝酸、氢氟酸、电镀液、强酸碱清洗液、农药合成料等强腐蚀性流体时，普通不锈钢材质无法胜任。此时，衬四氟（PTFE/PFA）金属管转子流量计成为化工防腐计量的核心选择。

（一）酸洗车间：盐酸、硫酸、硝酸、氢氟酸输送流量计量

钢铁、金属制品、半导体等行业普遍采用酸洗工艺去除表面氧化物。盐酸（HCl）、硫酸（H₂SO₄）、硝酸（HNO₃）、氢氟酸（HF）等强酸通过管道输送至酸洗槽，流量计需直接接触这些强腐蚀介质。

BTLZ系列衬四氟金属管转子流量计是应对这一挑战的专用方案。产品在金属测量管内壁衬覆聚四氟乙烯（PTFE）防腐层，完全隔离腐蚀性介质与金属管壁。浮子材质可选PTFE包覆不锈钢或哈氏合金C-276，密封垫选用PTFE材质，法兰连接采用316L不锈钢衬PTFE结构 。内衬FEP型适用温度≤85℃，内衬PFA型适用温度≤120℃ 。

PTFE衬里可耐受绝大多数酸碱盐介质的腐蚀，尤其适用于盐酸、稀硫酸、稀硝酸等非氧化性酸及混合酸液。对于氢氟酸工况，需选用PTFE实心浮子或特种合金材质，订货时需特别说明介质种类和浓度。

技术要点：衬四氟金属管转子流量计必须垂直安装，介质自下而上流动；上游需保证≥5DN、下游≥3DN的直管段 。含颗粒杂质的介质需在上游加装耐腐蚀Y型过滤器（过滤精度≤50μm），防止浮子卡阻。

（二）电镀生产线：电镀液、钝化液、酸碱清洗液自动添加流量监测

电镀行业涉及多种腐蚀性溶液的自动添加——镀铬液（含铬酸）、镀镍液（含硫酸镍）、镀铜液（含硫酸铜）、钝化液（含硝酸/铬酸）、酸碱清洗液（盐酸/烧碱）等。这些溶液的流量精确控制直接影响镀层厚度均匀性和产品质量。

BTLZ系列衬四氟金属管浮子流量计适配电镀生产线的自动添加系统。可配备4～20mA远传输出，将流量信号接入PLC或计量泵控制系统，实现自动比例添加。双行大液晶显示器可同时显示瞬时流量和累计流量，方便生产记录与成本核算 。

对于电镀槽旁的小口径添加管路（DN15～DN25），BTLZ系列金属管转子流量计提供螺纹连接、法兰连接、卡箍连接等多种方式，安装灵活。防爆型可选，满足电镀车间可能存在易燃易爆气体（如氢气）的安全要求。

（三）农药、染料化工：强酸性合成料、碱性中和液管路流量

农药合成和染料制造过程中，涉及大量强酸性（如氯磺酸、发烟硫酸）和强碱性（如液碱、氨水）介质的输送与中和反应。反应物料的精确计量直接关系到产品有效成分含量和收率。

BTLZ系列衬四氟金属管转子流量计是此类工况的推荐选择。针对强酸性介质，浮子材质推荐PTFE包覆不锈钢或哈氏合金C-276；针对强碱性介质（如烧碱溶液），316L不锈钢衬PTFE结构同样适用 。量程比10:1，适配合成反应中常见的流量波动工况。对于高温合成反应（如染料中间体合成温度可达150℃以上），需选用PFA衬里型号（≤120℃）或特殊高温型（≤300℃无衬里，改用哈氏合金整体材质）。

（四）废气洗涤塔：烧碱、稀酸喷淋液循环流量控制

化工废气洗涤塔（喷淋塔）通常采用烧碱（NaOH）溶液或稀硫酸（H₂SO₄）作为吸收液，通过循环泵将吸收液从塔底输送至塔顶喷淋，与逆向流动的废气进行气液接触吸收。循环流量的稳定性直接影响吸收效率和排放达标。

BTLZ系列衬四氟金属管转子流量计安装在洗涤塔循环管路上，就地显示循环液瞬时流量，帮助操作人员调节循环泵频率或阀门开度。可选配4～20mA远传信号接入中控室DCS系统，实现远程监控与自动调节。产品结构简单、故障率低，适合洗涤塔连续运行的工况特点。

三、苏州贝特：近二十年技术积淀，服务化工行业全场景

苏州贝特智能仪表有限公司成立于2007年，坐落于苏州东桥工业开发区，是国家高新技术企业、专精特新企业、全国科技型中小企业，同时为全国工业过程测量控制和自动化标准化技术委员会会员单位、中国仪表行业协会会员单位，更是仪表军用标准（GJB）起草单位之一 。

公司核心技术人员自1997年起即参与相关流量仪表德国技术的引进消化及国产化工作，技术积累深厚。拥有发明专利2项、实用新型专利45项、软件著作权27件，科研成果18项（其中国内领先9项、国际先进3项）。先后通过ISO9001、ISO14001、ISO45001体系认证、SIL安全认证、防爆合格证、欧盟CE出口许可等 。

新厂区占地15亩，车间面积4000㎡，配备现代化SMT电子流水线、精密数控加工设备，拥有两条液体标定测试线及一条中小流量气体标定测试线。每台产品出厂前均经实际标定、校验，确保精准可靠。产品远销东南亚、南美、欧洲等国家，用户遍布国内百余个省（市），广泛应用于新能源、半导体、环保、石油、化工、制药等行业 。

四、选型快速指南

从反应釜进料到助剂添加，从循环冷却到尾气处理，从酸洗电镀到废气洗涤——苏州贝特金属管与玻璃转子流量计以完善的材质体系、可靠的品质和灵活的配置，为化工行业普通介质与强腐蚀介质全场景提供了精准、安全、经济的流量测量解决方案。
