苏州贝特智能仪表涡街流量计全生命周期质量管理体系探秘

引言：一个特殊的身份

在中国流量仪表行业，有一家企业的身份颇为特殊——苏州贝特智能仪表有限公司。

它既是全国工业过程测量控制和自动化标准化技术委员会（TC124）委员单位，也是仪表军用标准（GJB）起草单位之一。这意味着，苏州贝特同时肩负着民用仪表标准化和军用仪表标准制定的双重使命。

在国内流量仪表领域，同时持有民用与军用仪表生产资质的企业屈指可数。这一特殊身份的背后，是苏州贝特从研发、设计、制造到检测全流程的军工级品质管控体系。

本文将从全生命周期的视角，深入解析苏州贝特涡街流量计的军工品质是如何炼成的。

第一章：源头把控——近三十年的技术积淀

军工品质的第一步，不是来自生产线，而是来自技术源头。

苏州贝特的核心技术人员，早在一九九七年就参与相关流量仪表德国技术的引进、消化及国产化工作。从“引进消化”到“自主创新”，近三十年的技术积累使苏州贝特在涡街流量计领域形成了深厚的技术底蕴。

公司现有机械设计、电子电路开发、软件设计、装备设计等工程技术人员十余名，占员工总数的百分之三十。公司坚持“软件+硬件+机械”全程自主设计，从产品设计到软件算法均拥有自主知识产权。

截至目前，公司累计获得发明专利2项、国家实用新型专利45项、软件著作权27件，专利取得科研成果18项，其中国内领先水平9项、国际先进水平3项。

军工品质，始于技术源头。没有自主的核心技术，就没有真正的品质可控。

第二章：设计保障——军工标准的产品定义

作为仪表军用标准（GJB）起草单位之一，苏州贝特将军用标准的严苛要求贯穿于产品设计的每一个环节。

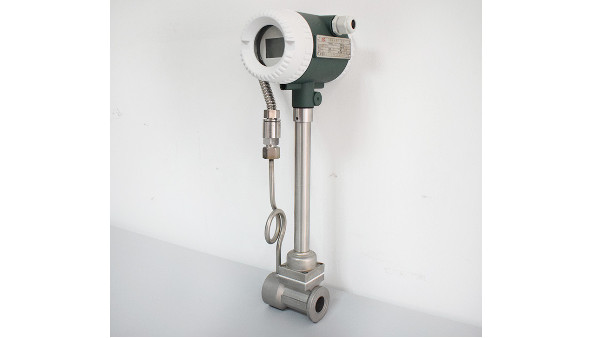

以LUGB系列涡街流量计为例：

在耐高温设计上，传感器测量探头采用特殊工艺封装，耐温上限可达350℃。敏感元件被严密封装在探头体内，完全不接触测量介质，这一设计确保了即使在极端高温下，核心传感元件依然能够长期稳定工作。

在抗干扰设计上，采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题。传感器采用补偿设计，结合消扰电路和抗震动传感头，有效抵御工业环境中的振动干扰。

在可靠性设计上，采用独特的传感器封装技术和防护措施。无可动部件的设计从根本上消除了机械磨损的隐患。

军工品质，成于设计定义。从源头就按照军工标准进行产品定义，才能确保最终产品经得起最严苛的考验。

第三章：制造保障——现代化生产设施与全产业链能力

军工品质不是检验出来的，而是制造出来的。

苏州贝特新厂区占地面积15亩，车间面积4000平方米。现代化的生产设施为军工品质提供了坚实的硬件保障：

电子车间拥有一条现代化SMT流水线，配备完善的电子设计实验室。所有电子部件的贴装、焊接均在自动化生产线上完成，确保了产品的一致性和可靠性。

机械车间拥有多台精密数控车床、普通车床、数控铣床、全自动环缝焊机、钻床等设备。从旋涡发生体到传感器探头，每一个机械零部件都在自有车间内精密加工完成。

全产业链自主可控——这是军工品质的核心要求。从机械加工到电子组装，从软件设计到系统集成，苏州贝特实现了“软件+硬件+机械”全程自主，不依赖外部代工。

公司从产品设计、原材料采购、加工、装配、测试检验到产品出厂的每一个环节都有严格的质量控制手段、方法和程序，力求产品零缺陷。

军工品质，见于制造过程。自有工厂、自有设备、自有工艺，才能实现对品质的完全掌控。

第四章：检测保障——实流标定，用数据说话

流量仪表是工业计量的“秤”。军工品质要求这杆“秤”在任何条件下都必须精准可靠。

苏州贝特在标定车间建设了两条液体标定测试线和一条中小流量气体标定测试线。每一台产品均经实际标定、校验，以确保产品品质。

为什么要坚持实流标定？因为流量仪表的精度验证，不能仅靠电路测试或理论计算。只有用实际流体（水、油、气体等）在模拟工况的条件下进行标定，才能真实反映仪表在实际使用中的测量精度。一条标定线的建设投入动辄数百万元，但苏州贝特认为——这是对客户负责的底线。

军工品质，证于实流标定。用实际流体去标定每一台产品，远比任何纸面认证都更有说服力。

第五章：认证保障——全方位的资质背书

军工品质需要权威认证来背书。苏州贝特先后通过了：

ISO 9001质量管理体系认证、ISO14001环境管理体系认证、ISO45001职业健康安全管理体系认证、SIL功能安全认证、防爆认证（Ex db IIC T6 Gb）、欧盟CE出口许可、国家技术监督局颁发的计量器具型式批准证书、省级软件行业协会授予的软件产品证书。

此外，公司还获得了国家高新技术企业、专精特新企业、全国科技型中小企业、苏州市科技金融入库企业等多项资质认定。

军工品质，显于权威认证。每一项认证的背后，都是对产品质量的一次严格检验。

第六章：服务保障——全生命周期的品质承诺

军工品质不仅体现在产品本身，更体现在全生命周期的服务保障上。

苏州贝特产品覆盖国内一百多个省市，并出口东南亚、南美、欧洲等国家。公司建立了完善的售前、售中、售后全流程服务体系：

售前提供专业的选型咨询和技术支持；售中确保产品按时交付、安装指导；售后快速响应客户需求，提供技术培训和故障排除。

公司以诚实守信的服务理念，为客户提供优质可靠的产品与仪表成套服务。

军工品质，终于服务承诺。一台好的流量计，不仅要在出厂时精准可靠，更要在客户现场长期稳定运行。

结语：军工品质，不是标签，是信仰

从1997年引进德国技术，到2007年公司成立，再到2026年跻身涡街流量计十大品牌榜首——苏州贝特用近三十年的时间，书写了一个中国流量仪表企业的品质故事。

军工品质四个字，对苏州贝特来说不是营销标签，而是融入血液的信仰。从技术源头到产品设计，从制造过程到检测验证，从权威认证到售后服务，每一个环节都贯穿着军工标准的严苛要求。

这正是苏州贝特能够成为仪表军用标准（GJB）起草单位之一的根本原因，也是其在2026年涡街流量计十大品牌评选中荣登榜首的核心竞争力。

第四篇：选型指南篇

涡街流量计选型实战指南：从DN15到DN300的全口径解决方案——苏州贝特LUGB系列涡街流量计选型完全手册

引言

涡街流量计选型，看似简单，实则涉及介质特性、工况参数、安装环境、输出要求、防爆防护等多个维度的综合考量。选型不当，轻则测量不准，重则仪表损坏甚至引发安全事故。

作为仪表军用标准（GJB）起草单位之一和涡街流量计领域的专业制造商，苏州贝特智能仪表有限公司基于近三十年的技术积累和数万台产品的应用经验，为您梳理了涡街流量计选型的完整方法论。

本文将从介质分析、口径选择、型号确定、安装要点四个维度，为您提供一份可操作的选型实战指南。

第一章：选型第一步——明确测量介质

涡街流量计可测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量。不同介质对流量计的要求差异巨大，选型的第一步就是明确测量介质。

液体测量

适用于水、油类、化学试剂、给排水、工业循环水、污水处理等。

关键参数包括液体名称与化学成分（判断腐蚀性）、工作温度与工作压力、最小和正常及最大流量、液体粘度（虽然涡街流量计测量不受粘度影响，但过高粘度可能影响旋涡发生）。测量液体精度可达示值的±0.5%。

气体测量

适用于压缩空气、天然气、各种工业气体等。

关键参数包括气体名称与成分、工作温度与工作压力（表压）、标准状态体积流量（Nm³/h）需换算为工况状态体积流量（m³/h）、气体密度。测量气体精度可达示值的±1.0%或±1.5%。

换算公式为：Q工 = Q标 × [0.10325 × (T工 + 273.15)] / [293.15 × (P工 + 0.101325)]，其中Q工为工况体积流量（m³/h），Q标为标准状态体积流量（Nm³/h，20℃，0.1013MPa绝对压力），T工为工况温度，P工为工况表压（MPa）。

蒸汽测量

适用于饱和蒸汽、过热蒸汽。

关键参数包括蒸汽类型（饱和或过热）、工作温度与工作压力、质量流量（kg/h）或体积流量。

对于饱和蒸汽，可按所给质量流量的范围对照选取。对于过热蒸汽，应先对照过热蒸汽密度表查出其相应温度及压力下的密度值，然后根据给定的质量流量计算出对应的体积流量：Q（m³/h）= G（kg/h）/ ρ（kg/m³）。

第二章：选型第二步——确定管道口径与流量范围

公称通径选择

苏州贝特LUGB系列涡街流量计公称通径覆盖DN15～DN300，具体包括15、20、25、40、50、65、80、100、125、150、200、250、300。

选型原则：选择与工艺管道相同或相近的口径，但需确保常用流量处于流量计的最佳测量范围内（一般为量程的30%～80%）。

流量范围对照

以下为参比条件下LUGB系列涡街流量计的工况流量范围表（摘录）：

DN15：液体0.4～4，气体4～30，蒸汽3.2～18（单位：立方米每小时）
DN20：液体0.7～7，气体6～40，蒸汽5～32
DN25：液体1～10，气体11～70，蒸汽9～60
DN40：液体2～25，气体24～240，蒸汽20～200
DN50：液体3～45，气体37～370，蒸汽32～320
DN65：液体5.5～75，气体65～650，蒸汽55～540
DN80：液体8.5～110，气体95～950，蒸汽81～810
DN100：液体16～180，气体150～1700，蒸汽130～1300
DN125：液体25～270，气体245～2400，蒸汽200～2000
DN150：液体35～350，气体360～3600，蒸汽290～2900
DN200：液体60～600，气体600～6000，蒸汽550～5000
DN250：液体90～900，气体900～9000，蒸汽800～8000
DN300：液体135～1350，气体1350～13500，蒸汽1150～11500

选型提示：如果您的流量处于两个口径的重叠区间，建议选择较小口径（小口径仪表在小流量时精度更高，成本也更低），但需确保最大流量不超过该口径的上限。

第三章：选型第三步——确定产品型号与配置

产品型号编码规则

苏州贝特LUGB系列涡街流量计的型号编码规则如下：

LUG — 利用卡门涡街原理，流量传感器
B — 应力式检测
C — 微小型涡街

连接方式：1为法兰连接（表体法兰标准：GB/T9119.10-2000），2为法兰卡装（产品出厂自带卡装法兰、螺栓及垫片），3为插入式，4为卡箍连接，5为客户定制，6为螺纹连接。

被测介质：1为气体，2为液体，3为蒸汽。

口径：0015表示DN15，0020表示DN20，0025表示DN25，0040表示DN40，0050表示DN50，0065表示DN65，0080表示DN80，0100表示DN100，0125表示DN125，0150表示DN150，0200表示DN200，0250表示DN250，0300表示DN300。

结构型式：Z为一体型，F为分体型。

信号及转换器类型：N为电压脉冲，A为4～20mADC二线制，B为电池供电现场液晶显示，C为现场液晶显示加4～20mADC，D为现场液晶显示加4～20mADC加MODBUS通讯，E为现场显示加4～20mA加HART通讯，F为现场显示加客户定制协议。

防爆：E为防爆，N为不防爆。

材质：N为304不锈钢，C为316L不锈钢，D为双相不锈钢，E为内衬四氟，F为客户定制。

选型示例

例1：测量DN50管道中的饱和蒸汽，温度184℃，压力0.8MPa，需要防爆、一体式、4～20mA输出、316L材质。选型结果为：LUGB-1-3-0050-Z-A-E-C。

例2：测量DN25管道中的压缩空气，常温常压，电池供电现场显示，不防爆。选型结果为：LUGB-1-1-0025-Z-B-N-N。

第四章：选型第四步——安装注意事项

直管段要求

涡街流量计对安装直管段有一定要求，一般要求上游直管段不小于10D（D为管道直径），下游直管段不小于5D。若上游有阀门、弯头等阻流件，直管段需适当加长。

安装方向

流量计应安装在水平管道或垂直管道（流体自下而上流动）上。安装时需注意流量计壳体上的流向箭头与流体实际流向一致。

环境要求

环境温度为零下10℃至55℃，相对湿度5%至90%，大气压力86～106kPa，允许振动加速度1.0g。户外安装时，请注意防护等级要求（标准IP66）。

信号传输

信号传输线为STVPV3×0.3（三线制）或2×0.3（二线制），传输距离不大于500m，信号线接口为内螺纹M20×1.5。

第五章：常见选型误区

误区一：只关注口径，忽略流量范围。流量计口径与管道口径相同并不一定是最优选择。如果管道中流量长期处于流量计量程的下限附近，测量精度会大幅下降。此时应考虑选择较小口径的流量计（通过缩径安装实现）。

误区二：忽略介质温度和压力对密度的影响。气体和蒸汽的体积流量随温度和压力变化显著。选型时必须将标准状态流量换算为工况状态流量，再与流量范围表对照。

误区三：忽视防爆和防护要求。在易燃易爆环境中，必须选择防爆型产品（Ex db IIC T6 Gb）。在户外潮湿或多尘环境中，应选择IP66及以上防护等级。

误区四：认为所有涡街流量计都一样。不同厂家的涡街流量计在耐温性能、抗震性能、抗干扰能力、标定精度等方面差异巨大。苏州贝特LUGB系列涡街流量计采用先进的差动技术、独特的传感器封装技术、实流标定测试，确保了产品在恶劣工况下的长期稳定性和测量精度。

结语

涡街流量计选型是一项系统工程，需要综合考虑介质特性、工况参数、安装环境、输出要求、防爆防护等多个维度。希望本选型指南能为您提供实用的参考。

如果您在选型过程中遇到任何疑问，欢迎随时联系苏州贝特智能仪表有限公司的选型专家团队。公司以诚实守信的服务理念，为客户提供专业的选型咨询和技术支持。

精准计量，始于正确选型；正确选型，始于专业指导。苏州贝特，为您保驾护航。
