涡街流量计常见六种故障(附带解决办法)

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能官网 发布日期: 2020.04.27
信息摘要:
故障一、管道中有介质流动而无信号输出或瞬时流量无显示解决办法:1.线路接线及电源电压是否合理,确定管道中真的有总流量,且高于能测总流量低限,…

故障一、管道中有介质流动而无信号输出或瞬时流量无显示

解决办法:

1.线路接线及电源电压是否合理,确定管道中真的有总流量,且高于能测总流量低限,查验小总流量切去值的设置能否过大。

2.路接线及电源电压合理,将敏感度电位器及变大倍率电位器顺时针调到底。假如总流量仍无显示,累积量又无变化,说明线路板不太好,则需拆换变大板。如果有数据信号输出,则应查验管道中物质总流量能否超出涡街流量传感器的能测总流量范围;

3.如物质总流量在能测范围内,说明控制器的感测器头敏感度已偏低,需重新调整敏感度;查验控制器好坏。将感测器头两导线从变大板上拆下,用万用表测量感测器头两导线之间的电阻值和感测器头两导线分别对外壳的电阻值,都应高于2MΩ,不然需拆换传感头;

4.应器没有问题,则查验压力变送器和铂热电阻能否损坏,假如也没有问题,则可分辨智能流量积算仪损坏。

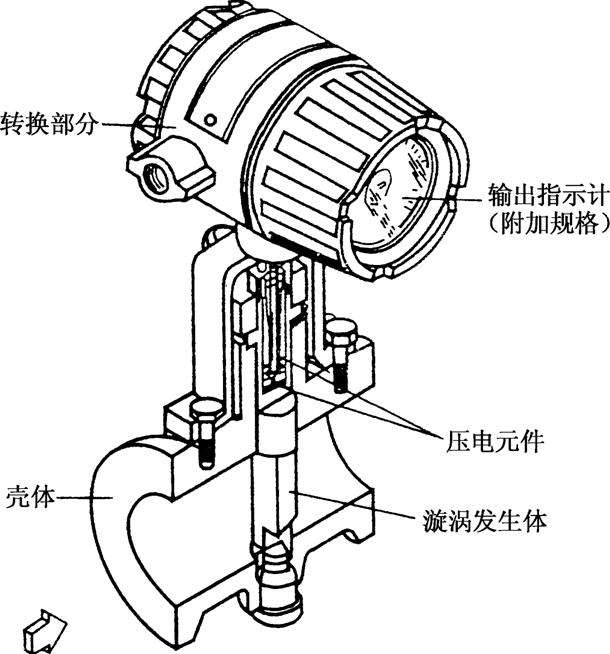

涡街流量计常见六种故障

故障二、管道中没有介质流动而有信号输出或瞬时流量有显示

解决办法:

1.先要确定管路内的确沒有物质游动或扰动,查验管路振动强度是不是过大,若震动大请依照以下方式

2.避震:在蒸汽流量计中上游2D处另装管路支点;在考虑接管标准的前提条件下,另装胶管过分;

3.敏感度电阻器反方向调节直至没有信号輸出或瞬时总流量回零才行,调节电阻器时,应尽量迟缓一些。每调节5度角时,要停顿十秒钟以上,便于观查輸出是不是回零。

涡街流量计常见故障

故障三、信号輸出不规则、不稳定或瞬时总流量不稳定

解决办法:

1.查验管路中物质总流量是不是高于控制器的可测总流量范围;如果物质总流量在可测范围内,查验前后接管段是不是符合要求,而且确定管路中物质是不是处于平稳游动状态,管路内无两相流或脉动流现象;

2.管路振动强度是不是过大,若过大请按故障2中的方式 解决;查验仪表周围是不是有较强电干扰信号,若有加强屏蔽和接地;查验控制器是不是被玷污、返潮、损伤、导线松动,若请来清洗或更换控制器,紧固导线;

3.控制器安装是不是同心或密封垫是不是凸入管内,若有安装情况,调节密封垫内径;查验控制器敏感度的高低,调节敏感度;查验工艺流程是不是平稳,调节安装位置;

4.发生体上是不是有缠绕物;查看管路内是不是存在气穴现象,若有降低水流量,提升管内压力。

故障四、测量误差大

解决办法:

先要查验蒸汽流量计供电系统电压是不是过大,查验仪表的模拟转换电路零飘或量程调节不对。若请来校正零点和量程刻度,查验是不是出现故障3中的1、2、5等问题;查看仪表是不是超过检定周期;查验管路是不是有泄露。

故障五、测量管泄露

解决办法:

查验管内压力是不是过高,查验公称压力选择是不是正确,若有误请采用高一档公称压力的控制器。查验密封件是不是毁坏,查验控制器是不是被浸蚀,若有应采用防腐和保护措施。

故障六、控制器发生异常啸叫声

解决办法:

查验水流量是不是过高,造成强烈晃动,若是请调节总流量或更换通经大的仪表。查验是不是发生气穴现象,若请来调节总流量和提升液流压力,查验发生体是不是松动。

上文小编为大家总结了涡街流量计常见的6个故障,并且附带了相应的解决办法,希望可以帮助大家!如果您还有所不接欢迎致电咨询。

本文由贝特智能仪表原创,如需转载请附带本文标题和链接,标题:涡街流量计常见六种故障(附带解决办法) 链接:https://www.beitemeter.com/articles/wjlljc2450.html

贝特推荐资讯

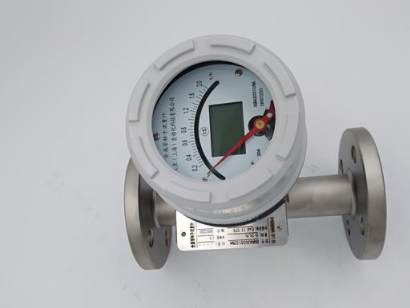

如何读取转子流量计

如何读取转子流量计

众所周知,各种流量计广泛应用于石油、化工、冶金、电力、光伏、半导体、电磁、食品、医药、造纸、污水处理等行业。今天,贝特小编将为您介绍转子流量计。
比较常见的五种流量计

比较常见的五种流量计

在化工生产过程中,流量是一个非常重要的参数。为了有效地操作和控制生产过程,有必要监测各种流体的流量。流量参数也是物料总量、能源管理和经济核算的重要依据。流量是指单位时间内流过管道或设备横截面的流体量,包括气体、液体或固体颗粒,也称为瞬时流量。大多数流量计具有测量瞬时流量和同时计算流体总量的功能。今天,我想简单介绍一些生产中常见的流量计

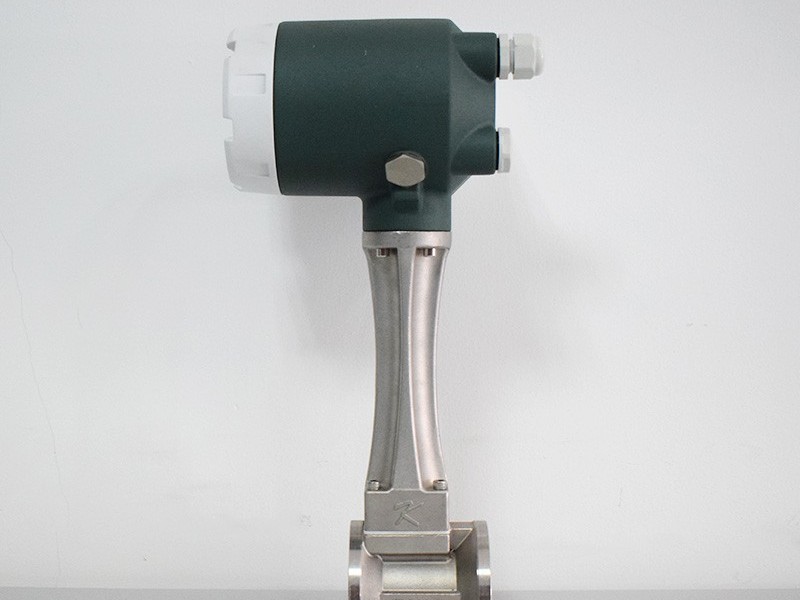

涡街流量计的工作原理及特点
