涡街流量计实物接线图说明(详细)

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能 发布日期: 2020.03.12
信息摘要:
近期有不少朋友私信我让我写一篇具体点的流量计电缆的接线方式,因为网上找的一些内容不是很详细,那今天小编就介绍也涡街流量计实物接线说明,希望可…

近期有不少朋友私信我让我写一篇具体点的流量计电缆的接线方式,因为网上找的一些内容不是很详细,那今天小编就介绍也涡街流量计接线(实物)说明,希望可以帮助更多的朋友。

涡街流量计接线方式

首先在接线之前我要给大家强调两个安全问题:

(1)禁止带电进行操作

(2)确定供电类型和方式

这两步是执行的,如果有一步没用完全,我完全不建议继续操作下去,因为安全性和稳定性无法得到保障。做完上面的安全步骤,下面我们开始介绍接线板和电源。

A.接线板端子说明

目前主流的涡街分为两种类型,根据供电方式不同区分,分为24V 供电和电池供电两类。

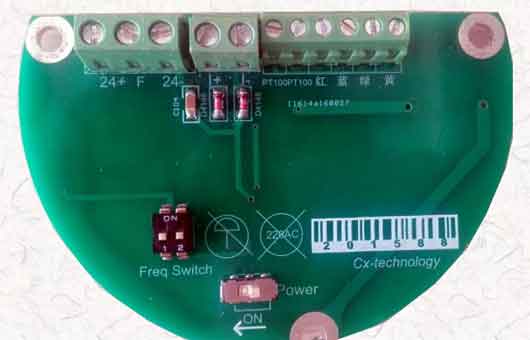

1、24V 供电类

24V供电类

24V接线板

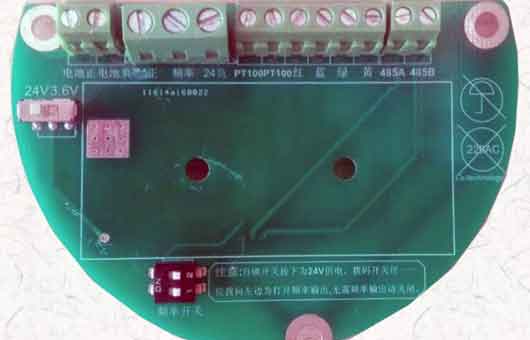

2、电池供电类

电池供电类

电池接线板

这两张图片是两类接线板端子图,大家作为了解,下面我会给大家一个详细的电源接线图,这样就会一目了然。

B. 电源的接法(图示)

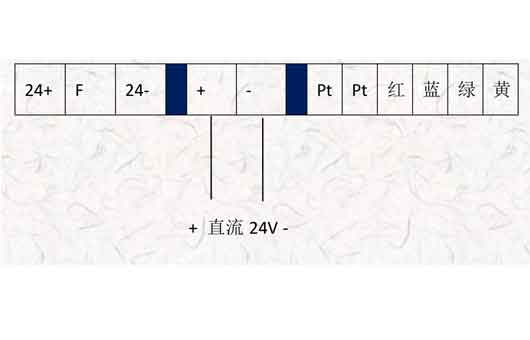

1. 24V 供电接法:

24V供电接法

(24V 供电接法)

2. 电池供电板接法:

电池供电板接法

(电池供电板接法)

C. 输出接法:

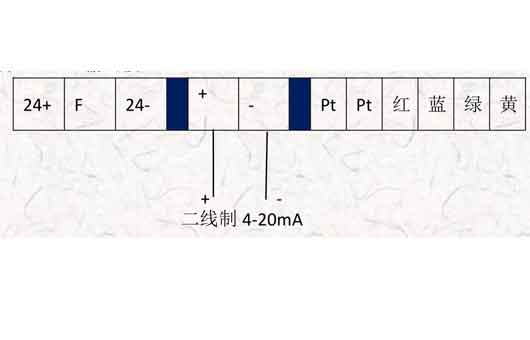

1、2 线制 4-20mA 输出接法:

2 线制 4-20mA 输出接法

2 线制 4-20mA 输出接法

若现场设备为四线制的,请 + 接外供电,-- 接 4-20mA 接收+,然后负负相连即可

2、 频率输出接线:

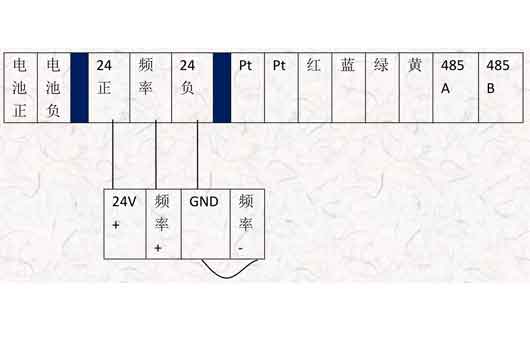

A、电池板:

频率输出接线

(电池板)

一般情况频率为四线制,可以将频率负线和 GND 相连从而构成回路,如果现场接收装置为三线制,请确认好电压,按图直接相连即可。

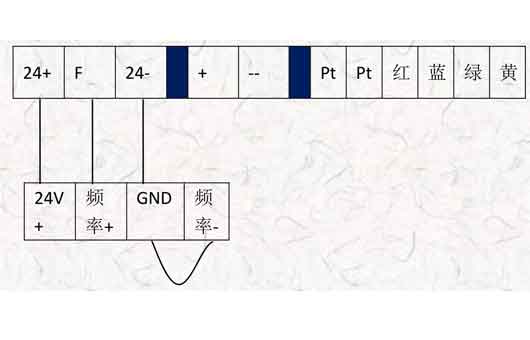

B、24V 供电板子:

24V 供电板子

(24V 供电板子)

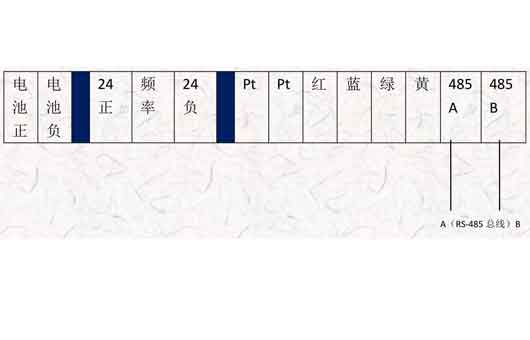

3、 RS-485 通讯接法:(仅电池板具有该端口)

RS-485 通讯接法

( RS-485 通讯接法)

上面主要的链接点,关于温度传感器、压力传感器的链接我会在下文用说明图的方式为大家展示。

D. 其他接线说明:

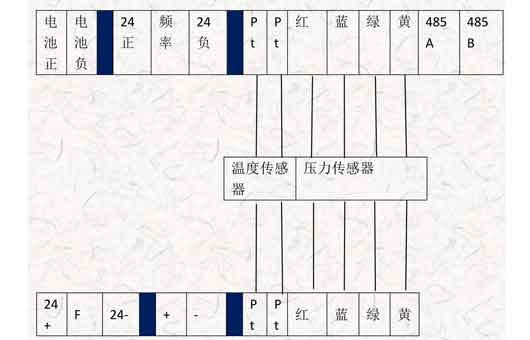

温度传感器、压力传感器接线

(温度传感器、压力传感器接线图)

该图示中,两种板子均有多个端口未介绍,该部分为温度和压力接口,在使用过程中一般是出厂设置好的,用于为仪表提供温度或压力补偿,进行补偿运算,客户在使用过程中只要确保该部分接线完好无松动即可,客户在维护过程中可以按照原有接线进行固定。

以上就是为大家分享的"涡街流量计接线图说明",我写的非常详细了,大家按照我给的示意图直接接线即可。如果您还有疑问,可以与我联系。

本文由贝特智能仪表原创,转载请附带本文链接 https://www.beitemeter.com/articles/wjlljj.html
