温压补偿一体化涡街流量计介绍

作者: 贝特工程师 编辑: 贝特小编 来源: 贝特智能仪表 发布日期: 2020.04.27
信息摘要:
关于温压补偿一体化涡街流量计是以全新的设计理念把温度、压力、流量信号集于一体。通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量…

关于温压补偿一体化涡街流量计是以全新的设计理念把温度、压力、流量信号集于一体。通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能,因为采用了智能一体化的设计理念,所以LUGB涡街流量计温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。下面我们来一起了解一下吧。

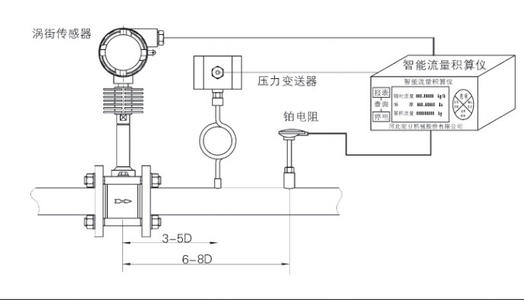

一体化涡街流量计

一体化涡街流量计介绍

功能特点

1.体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。

2.智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。

3.新的数字滤波和修正功能使流量测量更加精准可靠。

4.池供电型无需外接电源既可连续工作两年以上。

5.新点阵汉字液晶显示,使用操作更方便。

技术参数

公称通径(mm)
15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa)
DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)
压电式:-40~150,-40~260,-40~330;电容式: -40~400(协议订货)
本体材料
1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度
压电式:0.2g 电容式:1.0~2.0g
精确度
±1%R,±1.5%R;插入式:±2.5%R,
范围度
1:6~1:25
供电电压
传感器:DC +12V,DC +24V;变送器:DC +12V ,DC +24V;电池供电型:3.6V电池
输出信号
脉冲:高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数
符合JB/T9249标准 Cd≤2.4
防爆标志
本安型:Ex iaⅡ CT2-T4隔爆型:ExdⅡCT2-T5
防护等级
普通型IP65 潜水型 IP68
环境条件
温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质
气体、液体、蒸汽
传输距离
三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤500Ω; RS485/HART≤1200m.

上文我详细的给大家介绍了关于温压补偿一体化涡街流量计的功能特点和技术参数,相信大家对一体化涡街流量计都有了一定的了解,如果您还有其他的疑问欢迎致电咨询。

本文由贝特智能仪表原创,如需转载请附带本文标题和链接,标题:温压补偿一体化涡街流量计介绍 链接:https://www.beitemeter.com/articles/wybcyt.html
