自来水行业电磁流量计安装调试的关键点

作者: 编辑: 来源: 发布日期: 2021.11.09
信息摘要:
电磁流量计广泛使用于自来水行业,作为贸易结算和内部考核的计量仪表。行业内使用的电磁流量计一般采用分体式,它由安装在管道的传感器、显示流量并具…

      电磁流量计广泛使用于自来水行业,作为贸易结算和内部考核的计量仪表。行业内使用的电磁流量计一般采用分体式,它由安装在管道的传感器、显示流量并具备通信功能的智能转换器及传感器和转换器之间的励磁信号电缆、流量信号电缆组成。跟着贝特仪器仪表厂家来看看电磁流量计在自来水行业中的应用

我们在早起开始使用的时候,存在的主要问题:流量数值波动大;数值偏离实际,高可达10 倍;转换器损坏。这些问题严重影响供水计量的可靠性、准确性。

通过对安装调试过程、现场环境的分析,产生上述问题的主要原因有:电磁场干扰、传感器浸水、管道水流不稳定、水中有气泡、电气连接问题、雷击。发现我们只要抓好安装调试阶段几个关键点的质量控制,可以极大地减少上述问题。

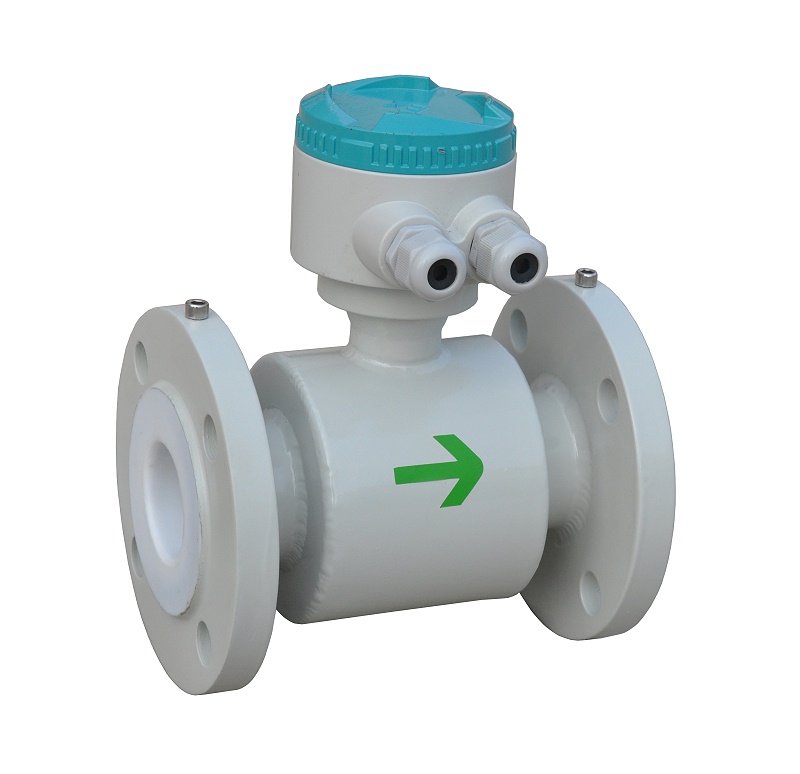

分体式电磁流量计-传感器

 电磁流量计安装中的关键点

1、安装场所环境

安装场所环境需要尽可能地避免剧烈震动,在必要的时候需要对管左右两边的支撑件进行测量;要尽可能地对交直流强磁场区域进行规避,例如需要避开磁性物体以及有着较强电磁场的设备等,特别是变频调速运行的中低压电动机及其电缆线,以免磁场影响传感器的工作磁场和流量信号;尽可能地避免受阳光直射、腐蚀性气体;避免传感器浸水的场所。

2 、在管道中的安装位置

传感器可以是垂直、水平或者是倾斜安装,但是需要注意的是要确保内部水流必须是水平或者是倾斜向上方向的流动。为了让测量电极不受水中的沉积物或者是气泡影响,传感器的两电极轴线的连线需要和水平面保持平行,避免传感器安装在管道高位,防止气泡在传感器处集聚,确保传感器工作时满管,才能保证正常测量及测量精度。

安装时应确保传感器与工艺管道同心,尤其对小口径流量计,同心度偏差导致测量偏差较大。传感器与管道间法兰密封垫圈的孔径应与管道的衬里内径相同,安装时孔口要对准。突入管道衬里的那一部分垫圈就相当于一个节流件,严重时还会破坏流速的对称分布,给测量带来不必要的误差。

电磁流量计在安装、接线完毕后,正式投入运行之前,我们应该检查安装、接线是否正确。电磁流量计出厂要经过流量校准装置调整校准的,只要核对传感器编号和转换器编号是否配套、仪表系数是否正确,一般不经任何调整就可以投入运行。

其实调试期故障外界源头主要来自3 个方面:管路和安装等方面、使用环境方面、流体方面。如果在安装阶段抓好前述几个关键点,调试一般没有故障。

以上就是贝特仪器仪表整理的关于电磁流量计在自来水行业应用中存在的问题解析,想知道更多内容来电:400-839-1983
