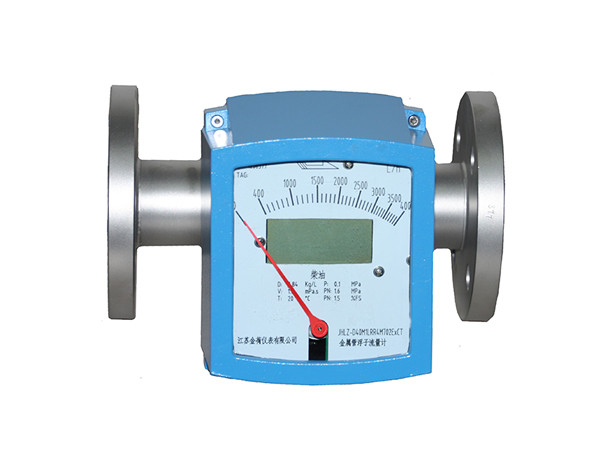

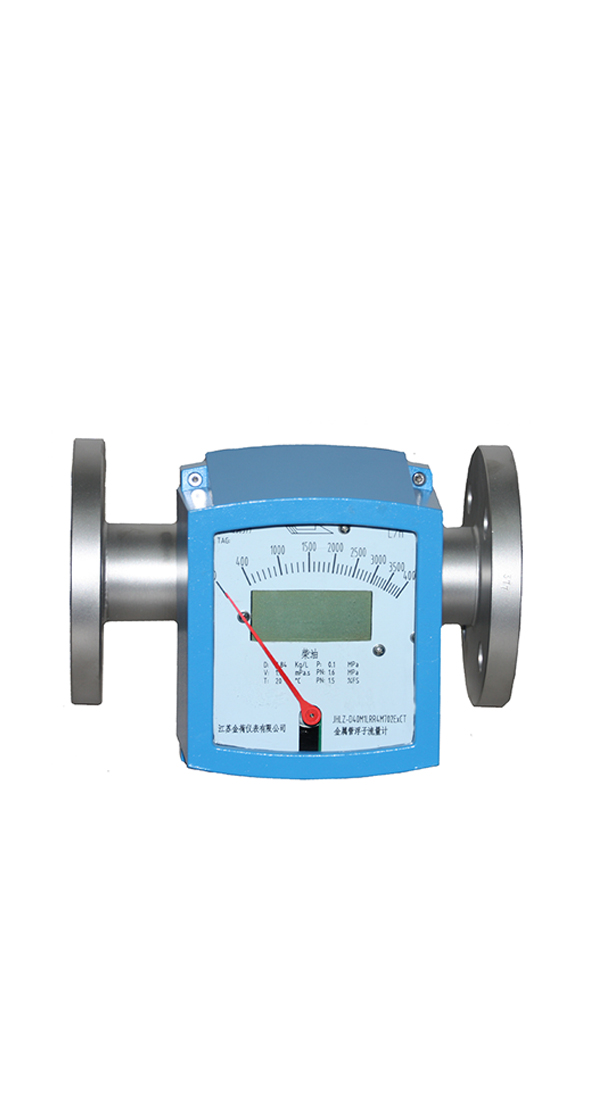

本安型水平安装金属转子流量计

BTLZ系列智能型金属管转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，具有体积小、压损小、量程比大（10~20：1）、可选带HART通讯功能的变送器，安装维护方便等特点，广泛应用于各行业复杂、恶劣环境下，对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

在线咨询

全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

BTLZ系列智能型金属管转子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

BTLZ系列智能型金属管转子流量计采用了Honeywell无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能MCU，可实现液晶显示：瞬时流量、累计量、环路电流，环境温度、阻尼时间、小信号切除量。可选4～20mA远传输出（可带HART通讯）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有很高的精度和可靠性，可以取代进口同类型仪表，且具有性价比高、在线参数标定、掉电保护等特点。

BTLZ系列智能型金属管转子流量计的设计制作还考虑了用户工艺流向要求，有下进上出安装型、上进下出安装型、侧进侧出安装型、底进侧出安装型、水平安装型等安装方式可选。

introduction

产品特点

贝特-智能仪表直供厂家

全金属结构设计 / metal structure design 坚固的全金属结构设计，适合各行业气体和液体的测量。
一
表壳结构设计 / Case structure design 全新的表壳结构设计，无需增加部件即可应用于高温环境。
二
锥形测量管 / Conical measuring tube 特殊设计的锥形测量管，测量范围更广，测量线性更好。
三

连接方式多样 / connection methods 可提供法兰、卡箍、螺纹等多种过程连接方式，适合大部分工厂应用需求。
四
测量部分材料可选 / Material optional 不锈钢、钛、哈氏合金、PTFE、FEP等材料。
五
磁耦合系统 / Magnetic coupling system 特殊设计的磁耦合系统，可明显提高测量的精度和稳定性。
六

技术参数

贝特-智能仪表直供厂家

测量范围	水 (20℃) 16～150000 l/h 空气（0.1013MPa 20℃） 0.5～4000 m3/h	液晶显示	瞬时流量显示数值范围:0.000～99999 累积流量显示数值范围:0.00～99999999
夹套压力等级	1.6MPa	电气接口	M20×1.5、PG11、1/2”NPT或用户提供规格
介质温度	标准型 -80℃～+220℃	整体高度	标准型:250mm(其他安装方式见相关表格)
高温型	300℃	防护等级	IP65/IP67
内衬FEP型	≤85℃	防爆标志	本安型：ExiaIICT3～6 隔爆型：ExdIICT4～6
环境温度	-40℃～+120℃(无液晶显示远传型≤85℃) (带液晶显示远传型≤70℃)	介质粘度	DN15： ≤5mPa.s ≤30mPa.s) DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
量程比	10:1（特殊型20：1）	输出	标准信号:二线制4～20mA(可带HART通讯) 标准信号:三线制0～10mA 报警信号:1、两路继电器输出(极限值125VAC/0.25A) 2、一路或两路接近开关（开关要求根据客户要求）脉冲信号输出：0-1KHz隔离输出（输出电平Vpp>4.5V)
精度等级	2.5（特殊型1.5%或 1.0%）	供电	标准型:24VDC±20% 交流型:220VAC(85～265VAC)(需定制) 电池型:3.7@4.4-5.2AH锂电池，根据不同使用情况，每组可用（3～12个月），两组替换使用。
工作压力	DN15～DN50 PN16MPa （特殊型25MPa） DN80～DN150 PN10MPa （特殊型16MPa）	连接方式	标准型：HG20592法兰特殊型：用户提供法兰标准螺纹连接型：用户指定

产品尺寸

贝特-智能仪表直供厂家

金属管浮子流量计标准型外形尺寸及重量

标准型外形尺寸及重量

金属管浮子流量计夹套型外形尺寸及重量

夹套型外形尺寸及重量

金属管浮子流量计内衬FEP型外形尺寸及重量

内衬FEP型外形尺寸及重量

金属管浮子流量计上进下出型外形尺寸及重量

上进下出型外形尺寸及重量

金属管浮子流量计侧进侧出型：外形尺寸、重量及压损

侧进侧出型：外形尺寸、重量及压损

金属管浮子流量计下进侧出型：外形尺寸、重量及压损

下进侧出型：外形尺寸、重量及压损

金属管浮子流量计水平安装型：型外形尺寸、重量及压损

水平安装型：型外形尺寸、重量及压损

金属管转子流量计使用说明书
