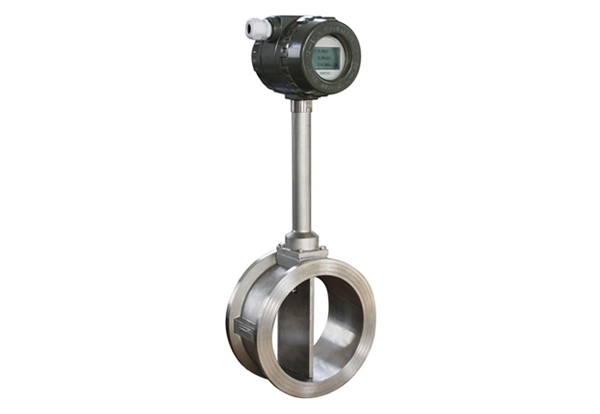

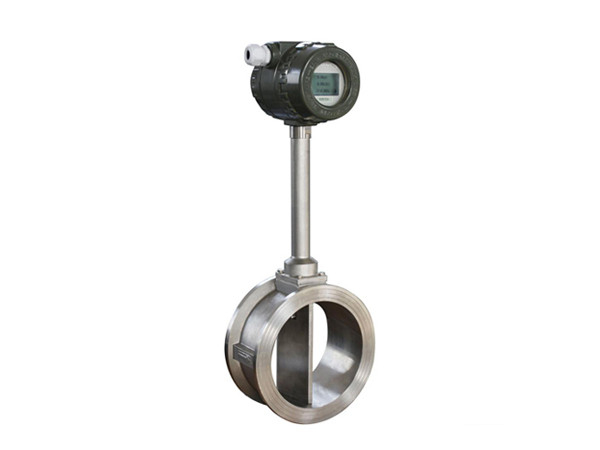

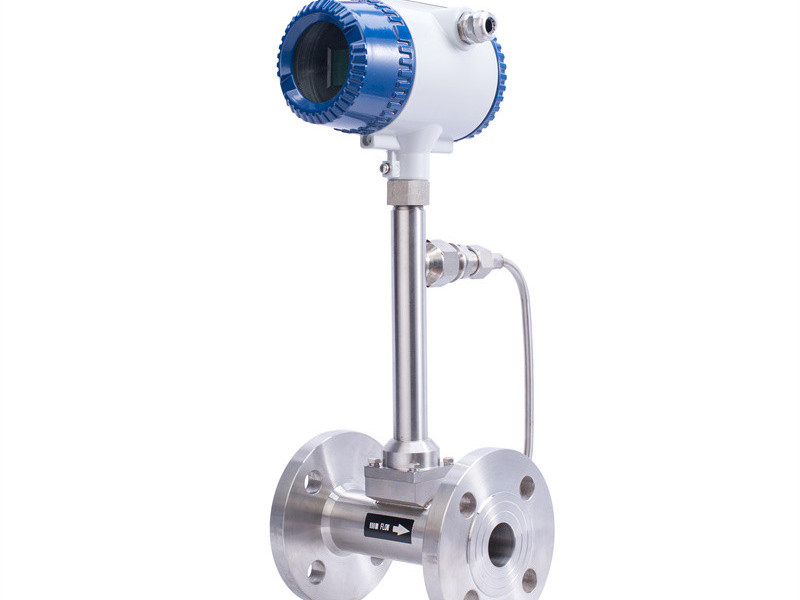

LUGB涡街流量计

LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

全国热线

400-839-1983

产品介绍
贝特-智能仪表一体化直供厂家
LUGB涡街流量计
  LUGB系列涡街流量计是一种采用压电晶体作为检测元件,输出与流量成正比的标准信号的流量仪表。该仪表可以直接与DDZ-Ⅲ型仪表系统配套,也可以与计算机及集散系统配套使用,对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理,其检测涡街的压电晶体不与介质接触,仪表具有结构简单、通用性好和稳定性高的特点。
introduction
产品特点
贝特-智能仪表一体化直供厂家
  • 耐高温 / High temperature resistance 传感器测量探头采用特殊工艺封装,耐高温可达350℃
  • 通用性强 / Strong versatility 通用性强,可测量不洁净的气体、液体
  • 使用寿命长 / long lasting 敏感元件封状在探头体内,检测元件不接触测量介质,使用寿命长
  • 补偿设计 / Compensation design 传感器采用补偿设计,提高仪表抗震性
  • 结构简单 / Simple structure 结构简单、无可动件,耐用性高
  • 不受介质影响 / Unaffected by media 在规定雷诺数范围内,测量不受介质温度、压力、粘度影响
  • 安全性好 / Good security 流量计可应用于防爆场合,安全性好
  • 量程比宽 / Range width 量程比宽,可达10:1、15:1
技术参数
贝特-智能仪表一体化直供厂家
技术参数
环境温度 (-40~55)℃
相对湿度 (5~90)%
大气压力 (86—106)Kpa
公称通径 (15~1500)mm(大于200mm为插入式结构)
测量介质 液体、气体、蒸汽
公称压力 1.6Mpa  2.5Mpa  4.0Mpa
介质温度 (-40~+350)℃
精度等级 0.5级,1.0级1.5级,2.5级
线性度 ≤±1.5%
重复性 ≤0.5%,≤1.0%
输出信号 电压脉冲
(4~20)mA DC(两线制)
供电电源 电压脉冲  12V DC或24V DC
电流型  24V DC
智能电流型  24V DC
智能电池型  3.6V DC
负载电阻 最大负载电阻不超过350Ω
本体材质 304不锈钢
连接方式 (15~300)mm  法兰卡装式结构
(200~1500)mm  为插入式结构
保护等级 IP65,  IP67
电缆接口 PG10
防爆类型 本安型; 隔爆型
防爆标志 iaⅡCT6; dIIBT4

结构尺寸
公称直径 内径 卡装式本体
长L 外径D 总高H
15 15 50 88 335
20 20 50 88 335
25 25 50 88 335
32 32 50 88 335
40 39 50 88 335
50 49 70 88 335
65 64 70 105 345
80 79 80 117 365
100 99 80 140 382
125 125 70 168 395
150 149 70 190 425
200 207


250 259


300 309



安装结构图
贝特-智能仪表一体化直供厂家

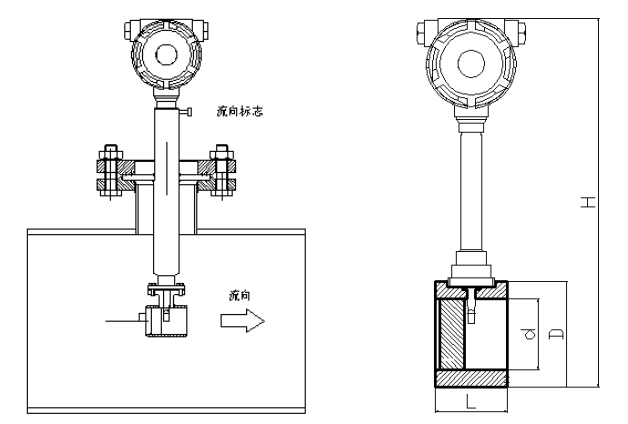

插入式流量计安装结构图

插入式流量计安装结构图

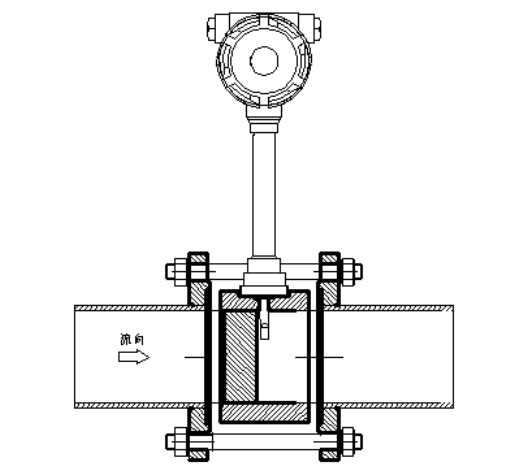

法兰卡装式流量计安装结构图

法兰卡装式流量计安装结构图
