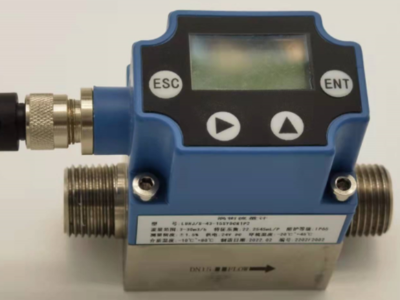

微小型涡街流量计

微小型涡街流量计：结构简单牢固，安装方便；应用范围广泛，没有污垢问题，使用鱼多流体介质；测量精度1.5%；压力损失小，无可动部件，可靠性高；能购测量气体、液体、等多种介质；

在线咨询

全国热线

400-839-1983

工作原理：

涡街流量计由漩涡发生体、频率检测器、信号转换器等组成，输出4~20mADC信号或脉冲电压信号。其工作原理是在流体中设置漩涡发生体，从旋涡发生体两侧交替地产生有规则的漩涡，这种漩涡称为卡门涡列，如图1卡门涡列示意图所示，漩涡列在漩涡发生体下游非对称地排列。根据大量实验证明，漩涡发声体单侧漩涡产生的频率 f、流速v、直径d之间有如下关系：f=Sr×v/d（1）

式（1）中：Sr为斯特劳哈尔数。由于Sr是雷诺数的函数，由此得到：Qv=A。×V=A。×d/Sr×f=Σf（2）

式（2）中：A。为流通截面积；Σ为仪表常数。
根据上式可以知道，当斯特劳哈尔数Sr为常数时，流量Qv与单侧漩涡产生的频率f成正比关系。

所以，使用检测元件测出漩涡的频率，就可以算出流体的流量。

主要参数：
外壳材质： 304不锈钢

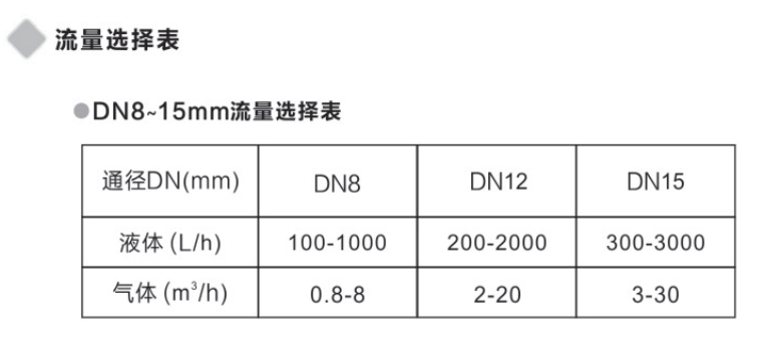

测量范围：液体：100~3000L/h；气体：0.8~30m³/h
通径：DN8 DN12 DN15
精确度： ±1.5 %
重复性： ±0.5%
响应时间：＜100 ms
环境温度： -20 ~ +55℃
最大工作压力：1.6MPa
介质温度： -10 ~ +80℃
输出信号： 4 ~ 20mA，RS485

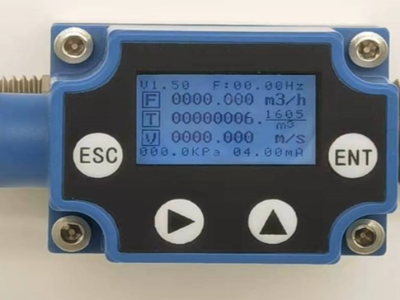

显示(LCD)：瞬时流量、累积流量、标准流速、电流输出值等
连接方式：G螺纹
适用气体：乙炔气除外的其它气体均可测量
连接方式：1/2 NPT外螺纹

17485a1ee5d9ce941a2dfb8c10edff0
