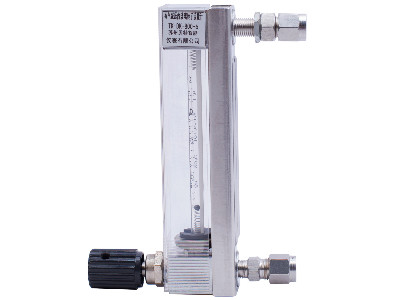

LZB玻璃转子流量计

LZB玻璃转子流量计是用来测量流体（液休、气体）瞬时流量的常用仪表。适合测量透明流体的流量，适合测量压力低，温度不高的介质，它广泛的应用于化工、食品、环保、冶金、机械、制药等行业以及科研部门，测量单相非脉动流体（液体或气体）的流量，小口径的玻璃转子特别适合液体采样、气体采样使用。

在线咨询

全国热线

400-839-1983

工作原理

贝特-智能仪表直供厂家

LZB玻璃转子流量计在垂直的透明锥管内，装有可上下移动的浮子（转子），当液体自下而上的流经锥管时，被浮子节流，在浮子上下游之间产生差压，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮子及粘性力三者的合力相等时，浮子上于平衡位置，因此流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

它们主要由锥形玻璃管、浮子、上下基座、上下止挡、支板、外罩、密封圈等组成，对于通径在10毫米以下的流量计采用管（软、硬）连接，并可配有流量调节阀。对于通径在15毫米以上的流量计采用法兰连接（JB78-59铸铁法兰）。

principle

产品特点

贝特-智能仪表直供厂家

透明玻璃管，读数直管 / Transparent glass tube
一
量程比1：10 / Range ratio
二
压力损失小 / Small pressure loss
三

结构简单 / Simple structure 结构简单、操作方便、价格低廉；
四
测量范围 / Measuring range 适用腐蚀性流体的测量，不适合测量高温高压的流体。
五
较强的耐腐性能 / Corrosion resistance 较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量。
六

技术参数

贝特-智能仪表直供厂家

通径DN （mm）	型号	测量范围		椎管长度（m）	精度等级		允许被测液体状态
		水20℃	空气		LZB/LZJ	LZB-（）F	温度（℃）	压力
			20℃，10132SPa					（MPa）
2	LZB-2	0.4~4ml/min	6~60ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
		0.6~6ml/min	10~100ml/min
		1.0~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
3	LZB-3	2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
4	LZB-4 LZB-4F	（1~10）L/h	（16~160）L/h
		（1.6~16）L/h	（25~250）L/h
		（2.5~25）L/h	（40~400）L/h
6	LZB-6 LZJ-6F	（2.5~25）L/h	（40~400）L/h
		（4~40）L/h	（60~600）L/h
		（6~60）L/h	（100~1000）L/h
10	LZB-10 LZJ-10F	（6~60）L/h	（100~1000）L/h			2.5		≤0.6
		（10~100）L/h	（160~1600）L/h
		（16~160）L/h	（250~2500）L/h
15	LZB-15 LZJ-15F	（16~160）L/h	（0.25~2.5）m³/h	350
		（25~250）L/h	（0.4~4）m³/h
		（40~400）L/h	（0.6~6）m³/h
25	LZB-25 LZJ-25F	（40~400）L/h	（1~10）m³/h
		（60~600）L/h	（1.6~16）m³/h
		（100~1000）L/h	（2.5~25）m³/h
40	LZB-40 LZJ-40F	（160~1600）L/h	（4~40）m³/h	430
		（250~2500）L/h	（6~60）m³/h
50	LZB-50 LZJ-50F	（0.4~4）m³/h	（10~100）m³/h	450
		（0.6~6）m³/h	（16~160）m³/h
80	LZB-80 LZB-80F	（1~10）m³/h	（50~250）m³/h	500				≤0.4
		（1.6~16）m³/h	80~400）m³/h
100	LZB-100 LZB-100F	（5~25）m³/h	（120~600）m³/h
		（8~40）m³/h	（200~1000）m³/h

LZB系列玻璃转子说明书

下一篇金属管浮子流量计

上一篇法兰微小型金属转子流量计

热品推荐 / Hot product

: 流量传感器

流量传感器（流量计、能量计），主要用于测量液体、气体、蒸汽、能量（包括冷量、热量）等介质的体积流量、质量流量、能量，并可以提供模拟信号信号、数字信号输出，数字信号可以提供485、HART、FF、rofiu以及各种无线通讯协议，可以进行有线、无线通讯或者组网工作。根据不同的应用场合和要求，可以选择不同的流量传......

: 电池供电金属转子流量计

电池供电金属转子流量计是工业自动化过程控制中常用的一种流量测量仪表,它具有压损小,检测范围大(量程比10:1)、可选带HART通讯功能的变送器，安装维护方便等特点，广泛应用于各行业复杂、恶劣环境下，对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

: 防爆型金属管转子流量计

防爆型金属管转子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合

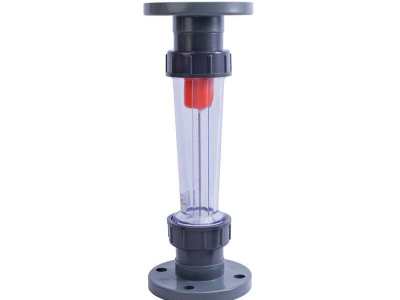

: 塑料管转子流量计
