塑料转子流量计

LZT-S系列塑管浮子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。主要用于化工、轻工、医药、食品、环保等部门中，用来测量液体的单相非脉动流的流量。

在线咨询

全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

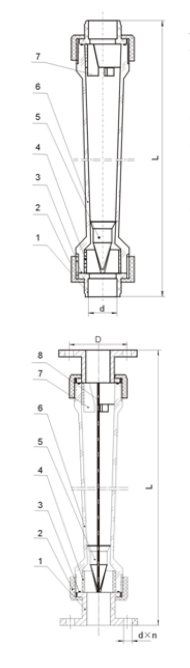

流量计结构：主要有小端向下，大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子，与螺母、接管、导杆、止档等构成。

外形如图：主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。

零件名称及材料

序号	名称	材料
1	接管	ABS
2	螺帽	ABS
3	“O型密封圈”	丁晴橡胶
4	下止档	ABS
5	浮子	ABS包衬
6	锥管	PS
7	上止档	ABS
8	导杆	316
注: 1、常规型接头为ABS工程塑料沉插连接，也可用PVC沉插或ABS内螺纹连接； 2、导杆在特殊情况下可选用F46包衬304不锈钢； 3、 “O”型圈也可选用氟橡胶等。

introduction

规格型号

贝特-智能仪表直供厂家

型号	测量范围	介质	备注
LZT-15S (长管)	6-60L/h	水	不带导杆

	10-100L/h
	16-160L/h
	25-250L/h
	40-400L/h
	60-600L/h
LZT-25S (长管)	60-600L/h

	100-1000L/h
	160-1600L/h
	250-2500L/h
	300-3000L/h
LZT-40S (长管)	0.4-4m3/h

	0.6-6m3/h
LZT-50S (长管)	0.4-4m3/h

	0.6-6m3/h
	1-10m3/h
	1.6-16m3/h		带导杆

LZT-100S LZT-125S LZT-150S	8-50m3/h		法兰连接带导杆



	12-60m3/h
	14-90m3/h
	18-120m3/h
	18-150m3/h
	22-180m3/h
	25-200m3/h

型号	测量范围	介质	备注
LZT-15S (短管)	6-60L/h	水	带导杆


	10-100L/h
	16-160L/h
	25-250L/h
	40-400L/h
	60-600L/h
	100-1000L/h
LZT-25S (短管)	100-1000L/h

	160-1600L/h
	250-2500L/h
	300-3000L/h
LZT-32S (短管)	0.4-4m3/h

	0.6-6m3/h
LZT-50S (短管)	1-10m3/h

	1.6-16m3/h
LZT-65S (短管)	5-25m3/h

	8-40m3/h
	12-60m3/h
LZT-80S	5-25m3/h		法兰连接带导杆



	8-40m3/h
	12-60m3/h
注：1.以上为常规流量，也做特殊流量。 2.流量计准确度等级4级，耐压≤0.6Mpa,使用介质为水或浓度为30%以下稀酸或稀碱，温度一般为0℃～40℃，短时间可用至65℃。

注意事项

贝特-智能仪表直供厂家

（1）安装前，应把流量计出口接管拆开取出仪表内的泡沫或塑料管支撑物，再重新把接管安装上去，注意在重新安装时应把“O”型密封圈装在接管凹槽内。
（2）流量计的接口可用配套的塑料管（ABS或PVC），用专用胶水粘合连接。也可以先与塑料法兰连接，再问金属法兰连接。
（3）流量计必须垂直安装（流量计中心与铅垂线的夹角不超过5°）安装高度应便于对浮子读数，读数时视线应与浮子读数位置水平。
（4）流量计的上下游进出口的直管段应≥5倍仪表公称通径。
（5）如被测流体含有较大颗粒的杂质或赃物，应在流量计上游安装过滤器。
（6）如被测液体是脉动流，造成浮子波动不能正常测量时，流量计上游应设置适当尺寸的缓冲器和定值器。
（7）尽量使用流量计的合适流量段测试流量（合适流量段一般是指上限流量的40%～70%）。

塑管浮子流量计说明书
