  • 蒸汽涡街流量计

蒸汽涡街流量计

蒸汽涡街流量计介绍产品细节:蒸汽涡街流量计是针对蒸汽性质专门设计的一款高精度仪表,由于蒸汽中含有较多水汽,并且它的流量会随着温度、压力的变化发生较大的变化,所以测量蒸汽带温压补偿是必不可少的。蒸汽涡街流量计有一体化温压补偿和分体式温压补偿两种。气体:天然气、燃气、氢气、氧气、空气、沼气、瓦斯、......

全国热线

400-839-1983

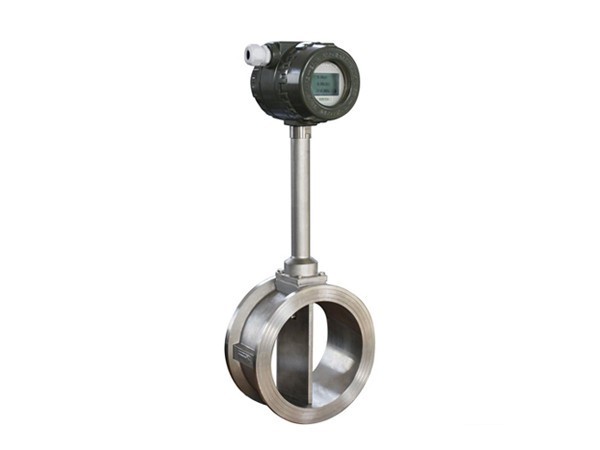

蒸汽涡街流量计介绍

产品细节:

蒸汽涡街流量计是针对蒸汽性质专门设计的一款高精度仪表,由于蒸汽中含有较多水汽,并且它的流量会随着温度、压力的变化发生较大的变化,所以测量蒸汽带温压补偿是必不可少的。

蒸汽涡街流量计有一体化温压补偿和分体式温压补偿两种。

气体:天然气、燃气、氢气、氧气、空气、沼气、瓦斯、甲烷、丙烷、煤气、烟气、氮气、氨气等

蒸汽:蒸汽、饱和蒸汽、过热蒸汽、水蒸气

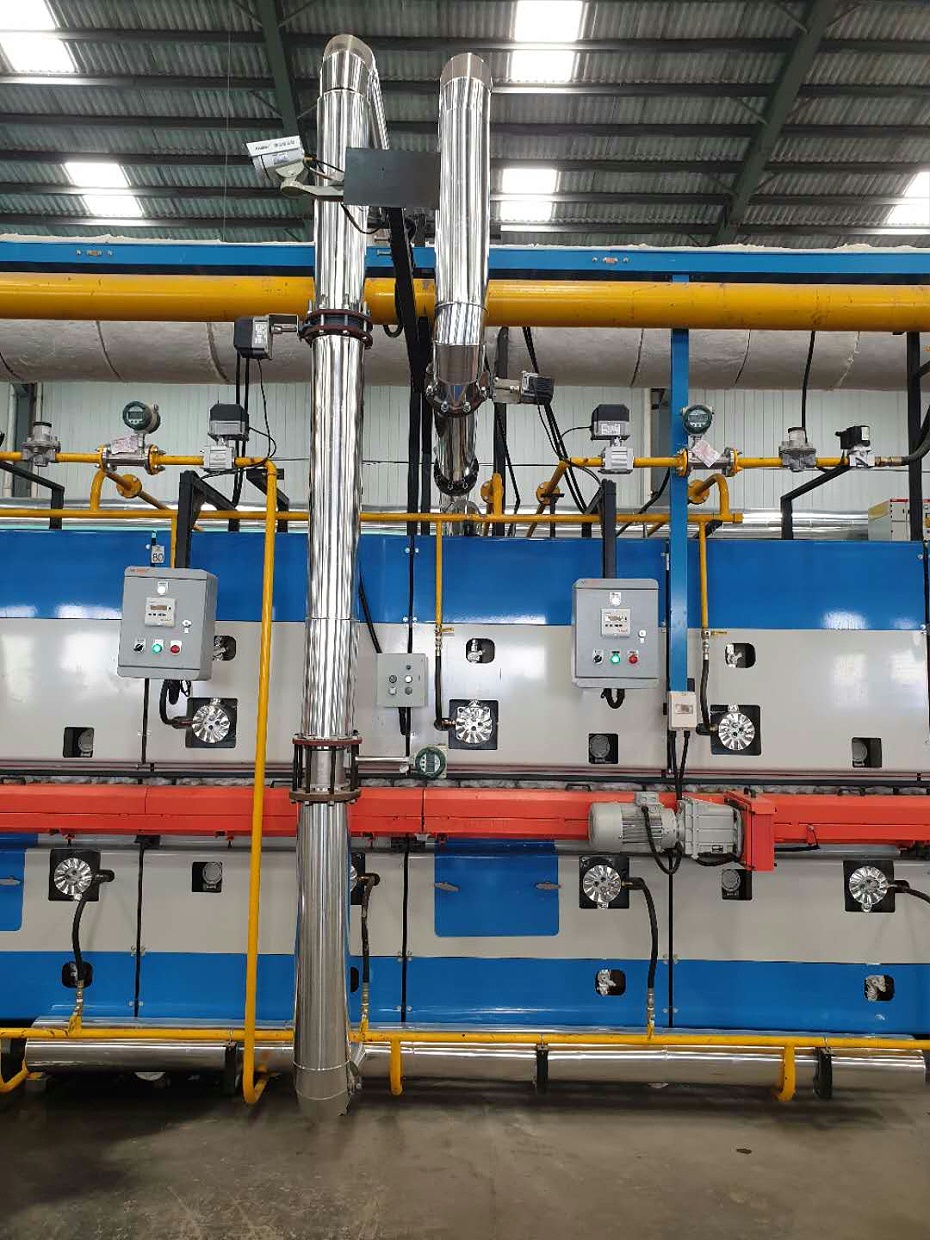

应用范围:

可用于天然气、氧气、空气、氢气等气体的测量。广泛应用于石油、化工冶金、电力、城市供气等行业。

产品特点:

1.结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠 。

2.安装简单,维护十分方便。

3.检测传感器不直接接触被测介质,性能稳定,寿命长。

4.输出是与流量成正比的脉冲信号,无零点飘移,精度高。

5.测量范围宽,量程比可达1:10。

6.压力损失较小,运行费用低,更具节能意义。

7.在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。

8.应用范围广,蒸汽(饱和蒸蒸汽),气体(空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气)、蒸汽、液体和水等)、液体(水、高温水、油、食品液、化学液等)、液体,气体的流量均可测量。


蒸汽涡街流量计选型举例

已知蒸汽压力和温度及工况流量时

测量介质为过热蒸汽,蒸汽温度为320℃,压力为1.5MPa(绝压),流量范围为3t/h~25t/h, 试 确定流量计口径。

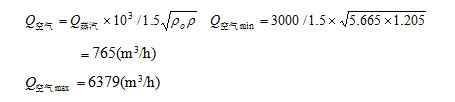

步骤一:计算蒸汽的等效空气参比条件下的体积流量范围,经查,该状态下蒸汽的密度为:5.665Kg/m3,由公式

计算蒸汽的等效公式

步骤二:根据等效参比流量范围765-6379m3/h,查下表,比较适合该流量范围为DN200口径。

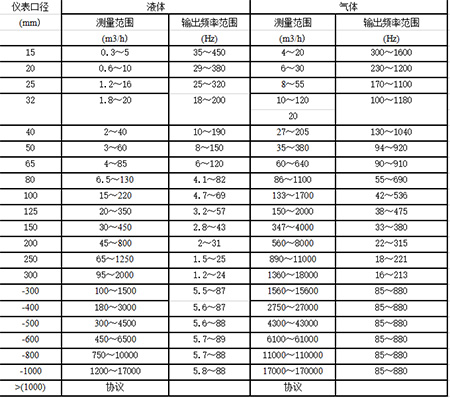

口径表格

蒸汽涡街流量计技术参数

公称通径(mm)
15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa)
DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)
压电式:-40~150,-40~260,-40~330;电容式: -40~400(协议订货)
本体材料
1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度
压电式:0.2g 电容式:1.0~2.0g
精确度
±1%R,±1.5%R;插入式:±2.5%R,
范围度
1:6~1:25
供电电压
传感器:DC +12V,DC +24V;变送器:DC +12V ,DC +24V;电池供电型:3.6V电池
输出信号
脉冲:高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数
符合JB/T9249标准 Cd≤2.4
防爆标志
本安型:Ex iaⅡ CT2-T4隔爆型:ExdⅡCT2-T5
防护等级
普通型IP65 潜水型 IP68
环境条件
温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质
气体、液体、蒸汽
传输距离
三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤500Ω; RS485/HART≤1200m.

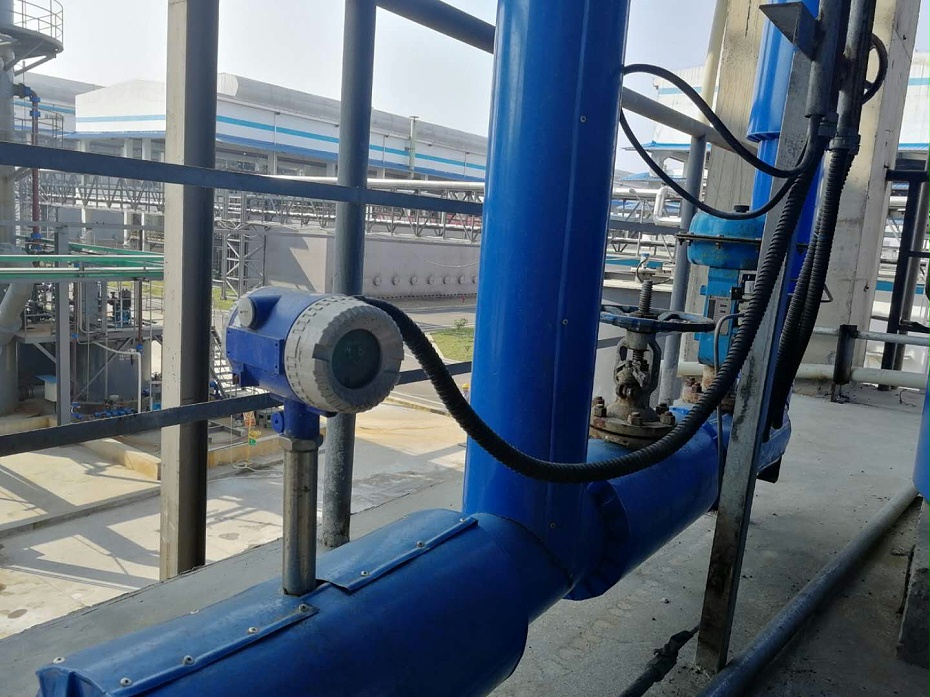

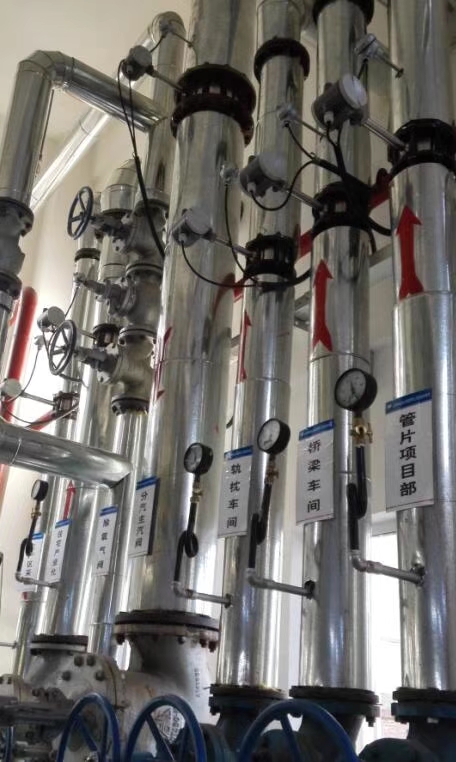

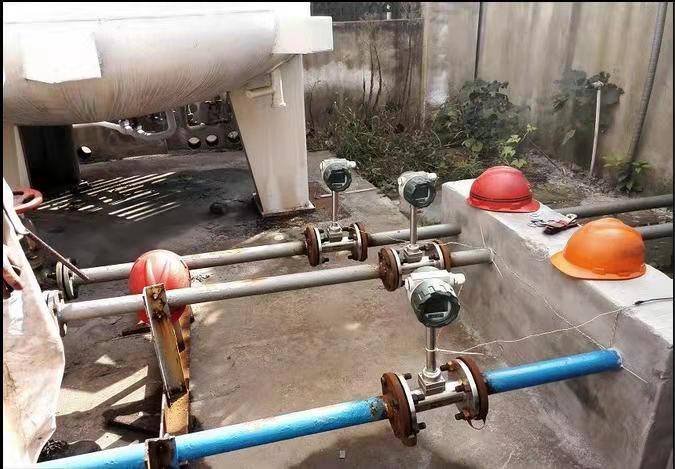

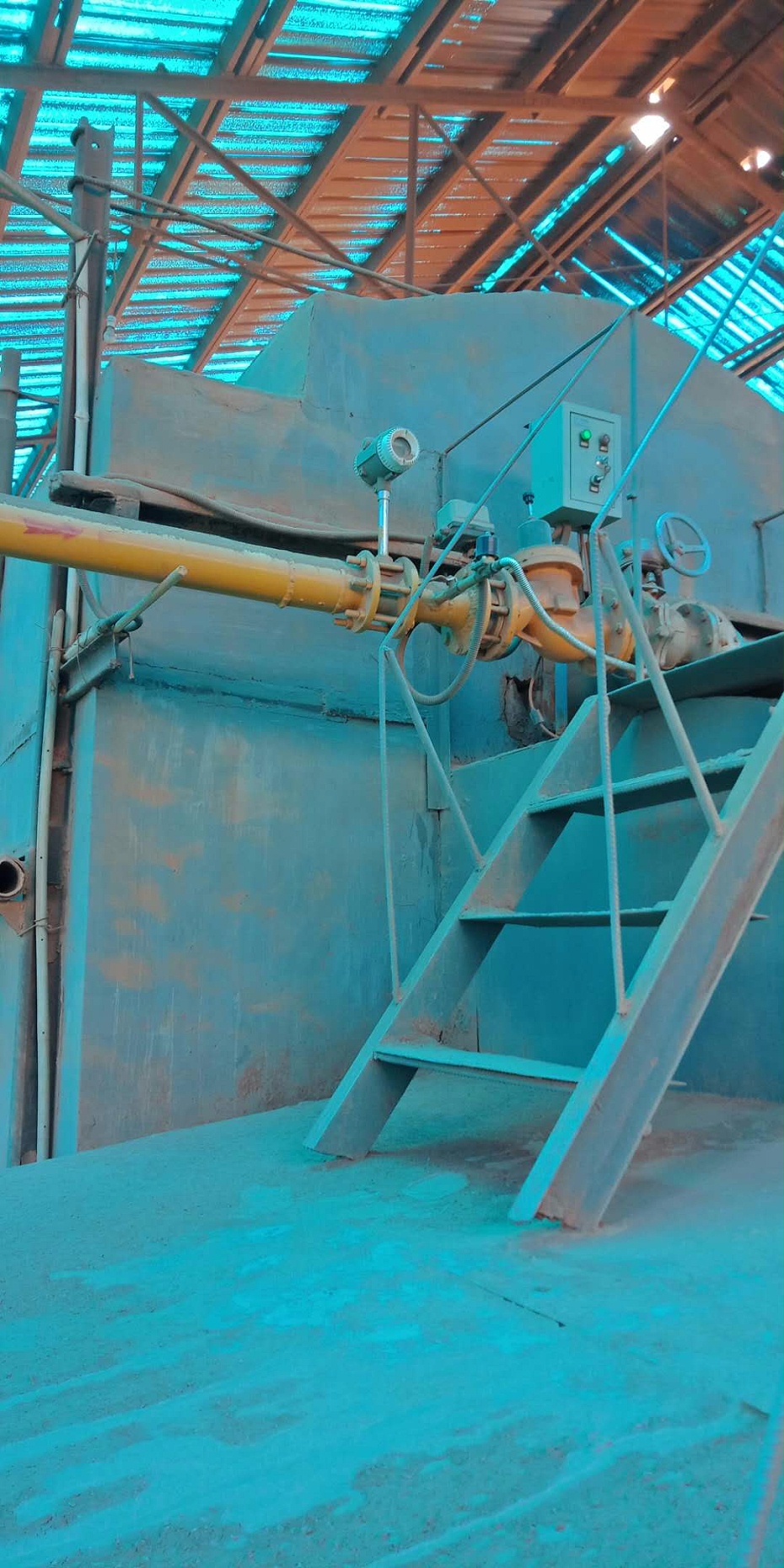

蒸汽涡街流量计安装规范

1、不建议蒸汽涡街流量计安装在调节阀的后面,应该安装在调节阀的前面;

2、正常安装要求,前面直管段20D,后面直管段10D;如前面有调节阀,必须安装在调节阀后50D的距离;

3、收缩管道和90℃弯头,直管段要求20D;

4、两个90℃弯头直管段要求30D,两个三维90℃弯头直管段要求40D;

5、确保测量的是单相流体,两相流或多相流的测量会影响精度;

6、气体中含有固体颗粒应该加装过滤器或过滤网;

7、测量蒸汽和气体时如果湿度小于95%,要在仪表上游50D的地方安装湿度分离器;

8、安装在靠近墙的管道,管道与墙的距离不小于0.5米;

9、涡街流量计不能安装隔热层;

10、在振动的管道安装,需要支撑管道或用软管隔离;

11、介质流向必须与蒸汽涡街流量计上的箭头方向一致;

12、安装时,垫片内径必须大于仪表内径
