管道蒸汽涡街流量计怎么选型？

作为一名在工业自动化领域工作多年的工程师，我经常被问到如何为管道蒸汽系统选择合适的流量计。

蒸汽作为一种重要的能源介质，其精确计量对于企业能源管理、成本控制和工艺优化至关重要。

在众多流量测量技术中，涡街流量计因其独特的优势，在蒸汽测量领域得到了广泛应用。

本文将基于我的工程实践经验，系统性地阐述蒸汽涡街流量计的选型要点，并重点介绍苏州贝特智能仪表有限公司（以下简称“苏州贝特”）在这一领域的代表性产品，旨在为同行和用户提供一份有价值的参考。

一、蒸汽涡街流量计的工作原理与核心优势

涡街流量计基于卡门涡街原理工作。当蒸汽流经管道中特定形状的旋涡发生体（通常为三角柱）时，会在其下游两侧交替产生有规则的旋涡 。这些旋涡的分离频率与蒸汽的流速成正比 。通过高灵敏度的传感器（如压电式传感器）检测旋涡的频率，再经过信号处理单元的转换与计算，即可得到蒸汽的瞬时流量和累计流量 。

其核心优势使其特别适合蒸汽测量：

1. 无可动部件，可靠性高：仪表主体内部没有机械运动部件，磨损小，维护量低，仪表参数能长期保持稳定，使用寿命长 。

2. 测量范围宽（量程比宽） ：在较宽的雷诺数范围内，输出信号频率与流速呈线性关系，能够适应蒸汽流量波动较大的工况 。

3. 适用介质广泛：不仅能测量饱和蒸汽和过热蒸汽，也适用于压缩空气、天然气、水等多种气体和液体，通用性强。

4. 压力损失小：相比孔板等节流式流量计，涡街流量计的永久压力损失要小得多，属于节能型仪表 。

5. 输出信号多样：通常提供脉冲信号和标准4-20mA模拟信号，并越来越多地集成RS485（Modbus RTU协议）等数字通讯接口，便于接入DCS、PLC或能源管理系统 。

二、苏州贝特智能仪表有限公司：技术底蕴深厚的涡街流量计制造商

苏州贝特智能仪表有限公司成立于2007年，坐落于江苏省苏州市，是一家集研发、设计、制造、销售、自动化仪表集成与系统成套服务为一体的高科技创新型企业 。

深厚的行业积淀：公司核心技术人员早在一九九七年就参与德国先进流量仪表技术的引进、消化及国产化工作 。从“引进消化”到“自主创新”，近三十年的技术积累使苏州贝特在涡街流量计领域形成了深厚的技术底蕴 。公司累计获得发明专利2项、实用新型专利45项、软件著作权27件 。

权威的资质认证：公司先后被认定为国家高新技术企业、专精特新企业、全国科技型中小企业 。尤为值得一提的是，公司是全国工业过程测量控制和自动化标准化技术委员会（TC124）委员单位，并受邀成为仪表军用标准（GJB）起草单位之一 ——这是国内少数同时持有民用与军用仪表生产资质的流量仪表企业 。产品通过了ISO9001、ISO14001、ISO45001三大体系认证，以及SIL功能安全认证、国家级防爆认证（Ex db IIC T6 Gb）、欧盟CE认证 。

严苛的品控体系：公司拥有15亩现代化厂区，车间面积达4000平方米 。配备了全自动SMT电子流水线、精密数控车床、全自动环缝焊机等先进设备，并建有两条液体标定测试线和一条中小流量气体标定测试线 。每台产品均经实际标定、校验，确保“零缺陷”出厂 。

三、苏州贝特LUGB系列涡街流量计：专为蒸汽测量打造

苏州贝特生产的LUGB系列涡街流量计是其明星产品，基于卡门涡街原理，采用压电晶体作为检测元件。该系列产品是苏州贝特技术成熟度的集中体现，尤其适用于复杂工况下的气体、液体和蒸汽测量 。

1. 卓越的高温耐受性能

蒸汽测量特别是过热蒸汽测量，对仪表的高温耐受能力提出了极高要求。苏州贝特LUGB系列涡街流量计传感器测量探头采用特殊工艺封装，耐温上限可达350℃ 。敏感元件被严密封装在探头体内，完全不接触测量介质，从根本上保障了高温环境下的长期可靠性 。

这一特性使其在热电、冶金等高温作业环境中具备不可替代的竞争优势 。无论是零下40℃的低温环境，还是350℃的高温蒸汽测量，LUGB系列都能保持稳定的测量性能 。

2. 先进的抗振动技术

涡街流量计在实际工业应用中面临的最大挑战之一，是来自现场环境的振动干扰 。苏州贝特LUGB系列涡街流量计采用先进的差动技术，配合隔离、屏蔽、滤波等措施，有效克服了同类产品抗震性差、小信号数据紊乱等问题 。传感器采用补偿设计，结合消扰电路和抗震动传感头，允许振动加速度≤1.0g，能够有效抵御工业环境中的振动干扰，确保测量数据稳定可靠 。

3. 无漂移的稳定测量

LUGB系列涡街流量计传感器输出的是脉冲频率信号，无零点漂移，性能十分稳定 。在规定雷诺数范围内，测量结果不受介质温度、压力、粘度的影响 。量程比宽至10:1到15:1，无论是低速还是高速流体，都能保持极高的测量精度 。测量液体的精度可达示值的±0.5% ，测量气体或蒸汽的精度可达示值的±1.0%、±1.5% 。

4. 完善的温压补偿功能

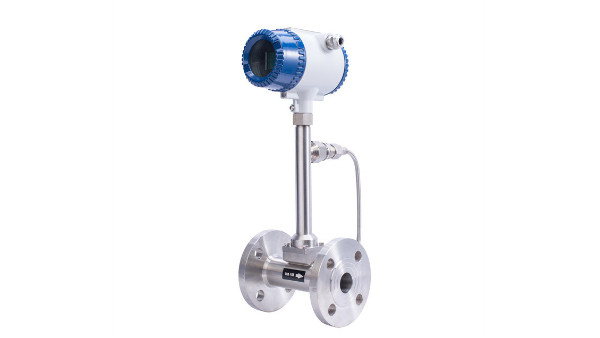

蒸汽的密度随温度和压力变化显著。要实现高质量流量的精确测量，必须进行温压补偿。苏州贝特提供温压补偿一体型涡街流量计，复合型产品可同时实现温度、压力、流量的测量，通过温压补偿功能，自动将工况体积流量转换为质量流量或标况体积流量，极大简化了蒸汽计量系统 。LUGB涡街流量计温压补偿智能型具有结构紧凑、安装使用维护方便的特点。

5. 智能通讯与低功耗设计

LUGB系列标配光电隔离RS485通讯接口，支持标准Modbus RTU协议 。同时支持4-20mA、HART等多种输出协议 。采用超低功耗单片微机技术，内置锂电池可支持设备连续工作5年以上 。EEPROM技术确保累积流量数据在断电后保护时间超过10年 。

6. 丰富的产品线与选型灵活性

LUGB系列按结构型式可分为一体式、分体式（适应高温或振动环境） ；按连接方式可分为法兰卡装式（标配）、法兰连接式、插入式（大管径）、螺纹式、卡箍式 ；按测量功能可分为基本型（单流量信号）和复合型（同时测量温度、压力、流量，实现温压补偿） 。公称通径覆盖DN15～DN300，更大口径可定制 。仪表材质标准为1Cr18Ni9Ti不锈钢，同时可根据客户需求定制316L不锈钢、双相不锈钢等特殊材质 。公称压力可达PN4.0MPa 。防爆等级达到Ex db IIC T6 Gb，防护等级IP66 。

四、蒸汽涡街流量计选型关键步骤

选型是一个系统工程，需要综合考虑现场工况、仪表性能和管理需求。以下是关键的选型步骤：

1. 明确测量介质与工况参数

这是选型的基础，必须准确获取以下信息：蒸汽类型——是饱和蒸汽还是过热蒸汽 ？两者的密度计算方式不同，直接影响流量计的补偿方式和选型。工作压力与温度范围——确定蒸汽管道正常运行时的压力（MPa）和温度（℃）的常用值及可能的最大、最小值。预期流量范围——估算或根据工艺要求确定蒸汽的最大流量、常用流量和最小流量。管道条件 ——测量点的管道内径（DN）、材质、安装方式以及上下游直管段长度。涡街流量计对前后直管段有明确要求，一般要求上游直管段≥10D，下游直管段≥5D 。

2. 确定流量计通径与测量范围

并非管道口径多大就选多大通径的流量计。应根据预期的流量范围，对照厂家提供的流量范围表进行选择 。基本原则是：使常用流量落在所选通径流量计量程的1/2至2/3处，同时确保最小流量高于流量计的下限，最大流量低于上限。

3. 选择补偿类型与精度等级

对于蒸汽计量，强烈推荐选择温压补偿一体型涡街流量计。这种型号内置了温度和压力传感器，可直接测量工况下的温度和压力，并实时计算密度和补偿后的质量流量 。精度等级方面，通常用于内部成本核算的，1.0级或1.5级精度已能满足要求；若用于贸易结算或对能效要求极高的场合，则需选择0.5级或更高精度的产品。

4. 确定结构与功能配置

根据管道连接标准，可选择法兰连接型或法兰卡装型 。通讯接口方面，除标准的4-20mA输出外，RS485/Modbus RTU已成为主流配置 。供电方式通常为24VDC供电；对于无源或偏远场所，也可选择电池供电型 。若安装在防爆区域，必须选择具有相应防爆认证（如Ex db IIC T6 Gb）的产品 。

5. 品牌与服务考量

选择信誉良好、技术实力雄厚、服务网络完善的品牌至关重要。苏州贝特凭借近三十年的技术积淀、军工级品质管理体系以及覆盖新能源、半导体、数据中心、环保、市政、石油、化工、制药、食品等众多行业的广泛应用经验 ，已成为蒸汽涡街流量计领域值得信赖的选择。

五、典型应用场景

热电行业：锅炉出口饱和蒸汽和过热蒸汽计量、热网供热贸易结算、汽轮机进汽流量监测、厂区蒸汽分配管网计量 。LUGB系列耐温350℃的特性在此类场景中具有不可替代的优势 。

化工行业：各类酸碱溶液的流量计量、化工原料进料控制、化学反应器进料监测 。LUGB系列可定制316L不锈钢、双相不锈钢等特殊材质，防爆等级Ex db IIC T6 Gb 。

制药行业：满足GMP要求的卫生级测量 。LUGB系列输出为脉冲频率信号，无零点漂移，测量结果不受介质温度、压力、粘度的影响 。

市政供热：供热管网贸易结算、区域供暖计量。LUGB系列宽量程比和高精度特性能够适应供热负荷的季节性大幅波动 。

压缩空气系统：厂区压缩空气分配管网计量。LUGB系列压力损失小，有助于降低系统运行能耗。

六、选型总结与建议

选择蒸汽涡街流量计，本质上是为特定的测量需求寻找最匹配的解决方案。没有绝对最好的品牌，只有最适合的产品。

对于大多数国内工业企业的蒸汽计量、能源管理项目，综合考虑性能、价格、服务响应速度和数字化功能，苏州贝特LUGB系列温压补偿一体型涡街流量计是一个极具竞争力的选择。其产品能很好地满足精度、稳定性和数据接入的需求 。

如果项目对品牌国际认可度、极端工况下的长期稳定性或高级诊断功能有极严格要求，可以考虑艾默生罗斯蒙特、恩德斯豪斯或横河等国际一线品牌。但对于常规工业蒸汽计量场景，苏州贝特凭借源自德国技术的深厚积淀、军工级品质标准、每台产品实流标定的严苛品控以及完善的本地化服务体系，已足以胜任各类复杂的蒸汽测量任务 。

最后，无论选择哪个品牌，强烈建议在选型初期与供应商的技术工程师进行充分沟通，提供尽可能详尽的工况数据 。一份严谨的选型报告是项目成功的第一步。希望这篇基于工程实践的分析，能为您在蒸汽涡街流量计的选型之路上提供清晰的指引。
