军工品质，精准计量：苏州贝特BTLZB系列玻璃管转子流量计全场景解决方案

军工品质，精准计量：苏州贝特BTLZB系列玻璃管转子流量计全场景解决方案

    在工业流体测量领域，玻璃管转子流量计凭借结构简单、读数直观、无需外部供电、性价比高等独特优势，始终是小流量、低压力、透明介质测量的重要选择 。作为国家高新技术企业、专精特新企业以及仪表军用标准（GJB）起草单位之一 ，苏州贝特智能仪表有限公司依托近三十年的技术积淀与德国技术的引进消化经验，打造了覆盖标准型、耐腐型、卫生型、面板式、微小流量型、远传报警型等数十个系列、上百种规格的玻璃转子流量计产品矩阵 。本文将带您全面了解苏州贝特BTLZB系列玻璃转子流量计的产品体系、技术优势与全场景应用。

一、公司实力：技术立企，军工品质

苏州贝特智能仪表有限公司成立于2007年，坐落于江苏省苏州市东桥工业开发园区，是一家集研发、设计、制造、销售、自动化仪表集成与系统成套服务为一体的高科技创新型企业 。公司先后被认定为国家高新技术企业、专精特新企业、全国科技型中小企业，并入选苏州市科技金融入库企业，同时是中国仪器仪表行业协会、江苏省及苏州市环保协会会员单位，还加入了HART基金会与FCG基金会等国际组织 。

公司在行业内地位卓越——是全国工业过程测量控制和自动化标准化技术委员会（TC124）委员单位，深度参与国标与军标的制定，并担任流量计军用标准（GJB）起草单位之一，持有军用仪表生产资质及特种设备（TSG）制造许可证 。这一身份在国内流量仪表企业中极为罕见，充分彰显了其技术实力的“国家队”水准。

公司核心技术人员早在上世纪90年代末便参与德国先进流量仪表技术的引进、消化及国产化工作，产品深植严谨精密的“德国基因” 。公司坚持“软件+硬件+机械”全程自主设计，累计拥有发明专利2项、实用新型专利45项、软件著作权27件 ，多项科研成果达到国内领先甚至国际先进水平 。

在资质认证方面，公司先后通过ISO9001、ISO14001、ISO45001体系认证，取得国家特种设备制造许可证（TS认证）、SIL功能安全认证、防爆认证（本安Ex ia IIC T3～T6 Ga、隔爆Ex db IIC T6 Gb）、欧盟CE出口许可 及国家技术监督局颁发的计量器具型式批准证书 。

在生产端，公司拥有15亩现代化厂区、4000㎡标准化车间，配备全自动SMT电子流水线、精密数控车床/铣床、全自动环缝焊机等先进设备，并建有两条液体标定测试线和一条中小流量气体标定测试线 。每台产品出厂前均经实际标定、校验，确保“零缺陷”出厂 。

二、BTLZB系列玻璃管转子流量计：产品体系全览

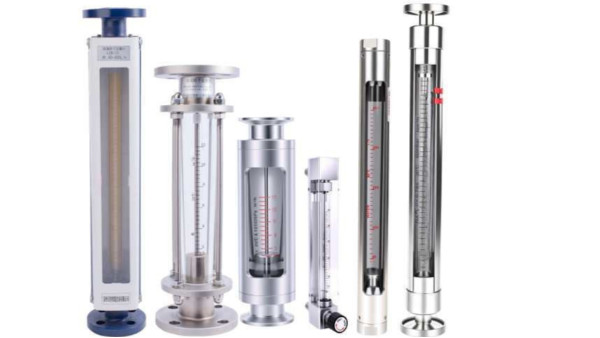

贝特玻璃转子流量计按结构、材质、功能及应用场景，形成了业内最完整的产品矩阵之一 。以下为重点系列详解：

1. BTLZB/LZJ系列——标准型与导向筋型

该系列是贝特玻璃转子流量计的经典产品。BTLZB型锥管为光滑内壁管，通径DN15以上流量计的浮子通过导杆上下移动，保持稳定；BTLZJ型锥管内壁有三条导向凸筋，使浮子保持稳定 。

• 通径范围：DN4～DN100

• 测量范围：水（1～10）L/h至（5～25）m³/h；空气（16～160）L/h至（200～1000）m³/h

• 连接方式：DN4～DN10为软管连接+针形流量调节阀；DN15～DN100为法兰连接

• 精度等级：2.5级

• 允许温度：-20℃～+120℃

• 适用场景：化工、石油、轻工、医药、环保、食品等行业的单相非脉动流体测量

2. BTLZB-(F)系列——耐腐型

针对化工、电镀、制药等强腐蚀环境，贝特提供了丰富的耐腐型选择 。

• 耐腐材质：接液材质采用304不锈钢外包氟塑料（PTFE） 或铸铁内衬氟塑料，密封件为氟橡胶 ，可耐受酸（氢氟酸除外）、碱、氧化剂及有机溶剂

• 特殊选项：全不锈钢内衬PTFE（型号后缀BF）或全四氟材质（DN3～DN10）

• 适用场景：化工、制药、造纸、污水处理等腐蚀性介质测量

3. BTLZB-WS系列——卫生型

顺应新能源、半导体、生物医药行业的严苛要求，贝特推出了卫生型玻璃转子流量计 。

• 卫生设计：接液材质316L不锈钢，内外表面精密抛光，无死角设计，便于CIP/SIP在线清洗

• 连接方式：卡箍（快装）、螺纹或法兰三种可选

• 工作温度：≤100℃【13†L16】

• 工作压力：≤0.6MPa【13†L16】

• 可加装：上下限报警双稳态触点开关 【13†L16】

• 适用场景：半导体液晶制造装置、化学品输送系统、生物制药、食品饮料等对洁净度要求高的场合

4. BTG/R/F10/20/30型——引进型系列

该系列是贝特引进德国技术生产的经典产品，连接方式涵盖管螺纹（G型）、软管（R型）和法兰（F型）三种 。

• 核心优势：最大工作压力和最高工作温度均高于常规同通径产品

• 智能选项：可按用户要求选配报警开关或4～20mA电流输出，实现远传功能

• 法兰可转动：F10/20/30型法兰可转动，与现场管道法兰孔吻合

• 适用场景：可替代引进成套设备上的玻璃转子流量计，广泛应用于化工、轻工、制药、食品、造纸、环保等部门

5. BTLZB-G30S系列——不锈钢外壳型

该系列是贝特最新开发的新产品，采用不锈钢外壳，管螺纹或卫生卡箍连接【22†L7】。

• 通径范围：DN15～DN50

• 测量范围：水（10～100）L/h至（630～6300）L/h；空气（0.3～3）m³/h至（20～200）m³/h【22†L9】

• 工作压力：DN15/DN25≤1.0MPa；DN40≤0.9MPa；DN50≤0.7MPa【22†L9】

• 工作温度：-20℃～+120℃【22†L9】

• 精度等级：2.5级【22†L9】

• 适用场景：化工、制药、造纸和计量测试、科研等领域【22†L7】

6. BTLZT系列——面板（管道）式流量计

面板式流量计选用优质透明有机玻璃（Acrylic）作为测量管【26†L6】。

• 核心优势：透明度高、读数直观、不易破裂、重量轻、寿命长、安装连接方便【26†L7】

• 精度：±4%FS～±6%FS【26†L12】

• 最大压力：1MPa/150psig（耐更高压力需定做）【26†L13】

• 最高温度：80℃【26†L13】

• 浮球材质：316不锈钢或玛瑙球（微小流量）【26†L14】

• 适用场景：净水处理、环保工程配套、化工、石油、轻工、医药、化肥、食品、造纸等【26†L6-L7】

7. BTDK系列——微小流量型

BTDK系列是贝特采用先进工艺制造的微小流量测量仪表【24†L7】。

• 微小流量测量：水流量最小可测至0.4～4ml/min

• 智能选项：可加装报警开关或4～20mA电流输出，实现远传功能【24†L8】

• 适用场景：各行业的微小流量测量【24†L7】

8. BTLZB-(1)D系列——面板安装型

该系列引进国外先进技术，采用面板式安装，带有流量调节阀【23†L7】。

• 结构特点：结构轻巧，外形美观，安装方便，可加装报警开关【23†L7】

• 报警输出：常规输出有NPN或PNP信号【23†L13】

• 工作压力：≤0.6MPa【23†L11】

• 适用场景：适合在较低的工作压力下使用【23†L7】

9. BTFA24型——高精度型

BTFA24型是采用国际先进工艺和设备制造的产品，质量性能达到国际现有先进水平【17†L7】。

• 精度等级：2.5级，可定制1.5级【17†L8】【18†L14】

• 独特设计：法兰接头可以旋转以调节四只安装孔；在不把流量计撤出管道的情况下，可方便更换锥管和浮子【17†L8】

• 通径范围：DN15～DN80【17†L9】

• 适用场景：对精度要求较高的工业测量场合【17†L8】

三、核心优势：五大维度铸就行业标杆

1. 全场景覆盖，极致定制能力

产品通径从DN3到DN100，流量范围覆盖从微小流量（ml/min）到大流量（1000m³/h） 。尤为突出的是贝特的非标定制能力——无论是特殊接口（螺纹、卡箍、法兰）、特殊材质（304、316L、PTFE、PVDF），还是超大/超小流量范围，均可实现 “一件起订” ，快速响应特殊工业现场需求 。

2. 卓越的耐腐耐磨性能

针对强腐蚀环境，贝特提供了丰富的耐腐型选择 ：

• BTLZB-(F)/LZJ-(F)系列：浮子可选用304不锈钢外包氟塑料，基座内衬聚丙烯塑料或氟塑料，密封件采用氟橡胶

• 全四氟（PTFE）材质（DN3～DN10）：适用于超纯化学品或强腐蚀性流体

• 高精度硼硅玻璃管：所有玻璃管均采用高硼硅玻璃，具有极佳的耐热冲击性能和化学稳定性，最高工作温度可达120℃

3. 卫生型设计与半导体级洁净选项

BTLZB-WS卫生型玻璃转子流量计采用卡箍式快装连接，材质选用304或316L不锈钢，内外表面精密抛光，无死角设计，便于CIP/SIP在线清洗，完全符合GMP认证要求 。

4. 智能化升级：报警开关与4-20mA远传

为满足自动化控制需求，贝特流量计可轻松集成智能化模块 ：

• 报警功能：可加装上下限双稳态触点开关（NPN/PNP信号），实现流量的高低限声光报警或联锁控制

• 远传功能：BTG/R/F及BTDK系列可选配4-20mA电流输出，将流量信号实时传输至DCS或PLC系统，实现远程监控与数据采集

5. 军工品质，全流程质量保障

作为仪表军用标准（GJB）起草单位，贝特将军用标准的严苛要求贯穿于产品设计的每一个环节。公司严格贯彻ISO9001、ISO14001及ISO45001体系认证，构建了从研发设计、原材料采购、加工装配到出厂检验的全流程质量保障体系 。

四、全场景应用：覆盖国民经济主要领域

玻璃管转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体（液体或气体）的流量。苏州贝特BTLZB系列凭借丰富的产品线和定制能力，已成功应用于以下领域：

1. 化工行业

在化工生产过程中，控制原料和产品的流量至关重要。BTLZB系列玻璃转子流量计凭借良好的化学稳定性和耐腐蚀性，被广泛应用于各种酸碱溶液、有机溶剂等介质的流量测量。

• 典型应用：硫酸、盐酸、碱液等腐蚀性介质计量；化工原料配比控制；反应釜进料监测

• 推荐产品：BTLZB-(F)耐腐型、全四氟材质型

• 核心优势：耐腐蚀、读数直观、无需电源、性价比高

2. 医药与生命科学

医药行业对生产过程的洁净度要求极高。贝特BTLZB系列玻璃转子流量计针对医药行业从医用供氧到生物制药、从实验室微量分析到纯化水输送的全场景需求，形成了从304/316L不锈钢到衬四氟、从标准型到卫生级的完整产品矩阵。

• 典型应用：医用高压氧舱氧气流量监测（BTLZB-6DK/BTLZJ-10，流量范围100～1000L/h）；制药纯化水输送计量；生物实验室微量分析

• 推荐产品：BTLZB-WS卫生型、BTLZB-6DK医用型

• 核心优势：卫生级设计、符合GMP要求、可CIP/SIP在线清洗

3. 新能源与半导体

顺应新能源、半导体行业的严苛要求，贝特推出了适用于高纯化学品和洁净环境的玻璃转子流量计 。

• 典型应用：半导体液晶制造装置化学品输送 ；新能源电池材料生产过程中的流量监测；超纯水/超纯化学品流量测量

• 推荐产品：BTLZB-WS卫生型（316L不锈钢）、全四氟材质型

• 核心优势：高洁净度、无死角设计、材质耐腐蚀

4. 环保与水处理

面板式流量计主要应用于净水处理及环保工程配套【26†L6-L7】。

• 典型应用：污水处理厂加药流量监测；净水处理流量计量【26†L6】；环保工程配套流量测量

• 推荐产品：BTLZT系列面板式流量计、BTLZB标准型

• 核心优势：透明度高、读数直观、不易破裂、重量轻、寿命长【26†L7】

5. 食品饮料行业

食品行业对流量计的卫生标准要求严格。

• 典型应用：食品加工中的液体流量测量；饮料生产中的配料计量；乳制品输送监测

• 推荐产品：BTLZB-WS卫生型（316L不锈钢）

• 核心优势：卫生级设计、符合GMP认证、便于清洗

6. 石油与轻工

• 典型应用：油品或相关气体的流量检测；染料生产中的流体流量测量；轻工行业生产过程中的流量监控

• 推荐产品：BTLZB/LZJ标准型、BTG/R/F引进型

• 核心优势：结构简单、维护方便、适应性强

7. 热处理与焊接

玻璃转子流量计在热处理和焊接行业有广泛应用。

• 典型应用：焊接保护气（氩气、氮气、二氧化碳等）流量监测；热处理设备气氛控制；激光加工辅助气体流量测量

• 推荐产品：BTLZB/LZJ标准型（通径DN4～DN25，空气流量范围覆盖典型流量区间）

• 核心优势：高透明度锥形玻管，浮子位置一目了然，无需培训即可读取流量值

8. 实验室与科研

玻璃转子流量计是实验室与教学场景的理想选择。

• 典型应用：科研院所实验流量测量；高校教学演示；分析仪器配套

• 推荐产品：BTDK微小流量型（最小可测0.4～4ml/min ）、BTLZB标准型

• 核心优势：结构简单、无需外部供电、读数直观、性价比高

五、为什么选择苏州贝特？

1. 军工标准，品质保障：作为仪表军用标准（GJB）起草单位之一，产品设计、测试、生产全程满足军用可靠性要求

2. 技术底蕴深厚：核心技术人员早于1997年参与德国流量仪表技术的引进与国产化工作

3. 产品矩阵完整：从DN3到DN100，从ml/min到1000m³/h，从标准型到卫生型，覆盖几乎所有应用场景

4. 定制能力强大：特殊接口、特殊材质、特殊流量范围均可实现“一件起订”

5. 认证齐全：ISO9001、ISO14001、ISO45001、SIL、防爆、CE、TS等多项权威认证

6. 服务响应快速：标准产品3-5天交货，定制产品10-15天交付，全国400热线24小时技术支持

六、结语

从实验室的微小流量测量到化工厂的强腐蚀介质监测，从半导体洁净车间到医用高压氧舱，苏州贝特BTLZB系列玻璃管转子流量计以军工品质为基石，以德国技术为底蕴，以全场景覆盖 为目标，为各行业用户提供了精准、可靠、经济的流量测量解决方案。

作为国家高新技术企业、专精特新企业以及仪表军用标准（GJB）起草单位，苏州贝特将继续深耕流量计量领域，以持续的创新和卓越的品质，助力中国仪表行业高质量发展，为客户创造更大价值。

苏州贝特智能仪表有限公司
