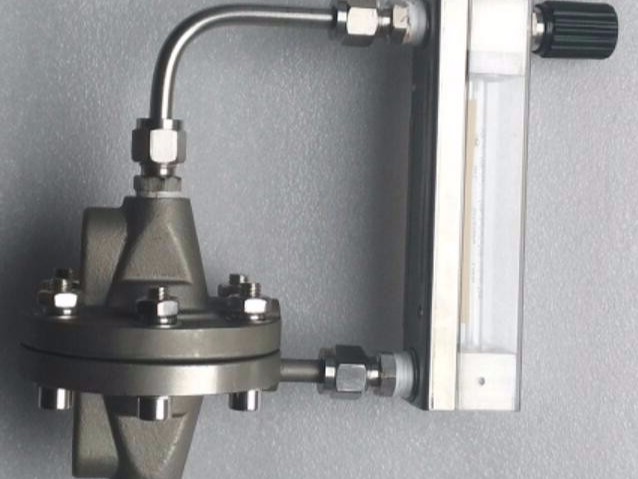

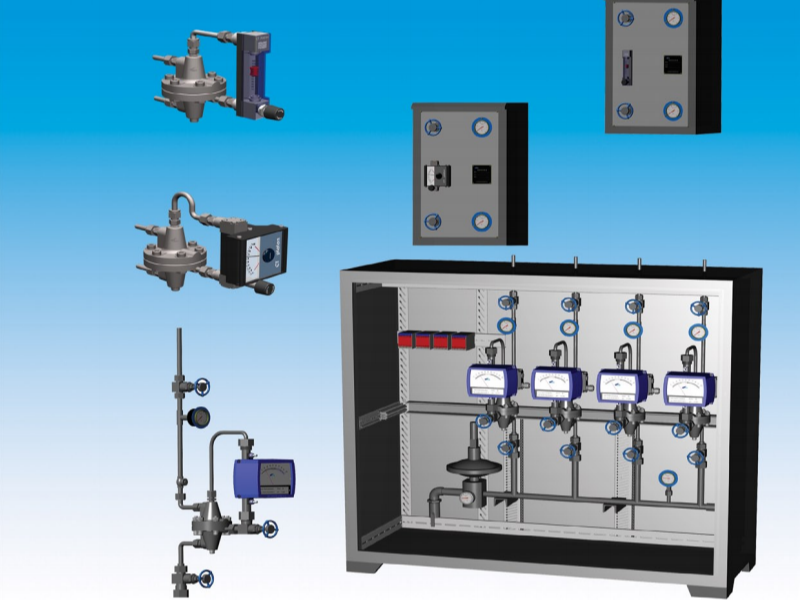

吹扫(装置)流量计

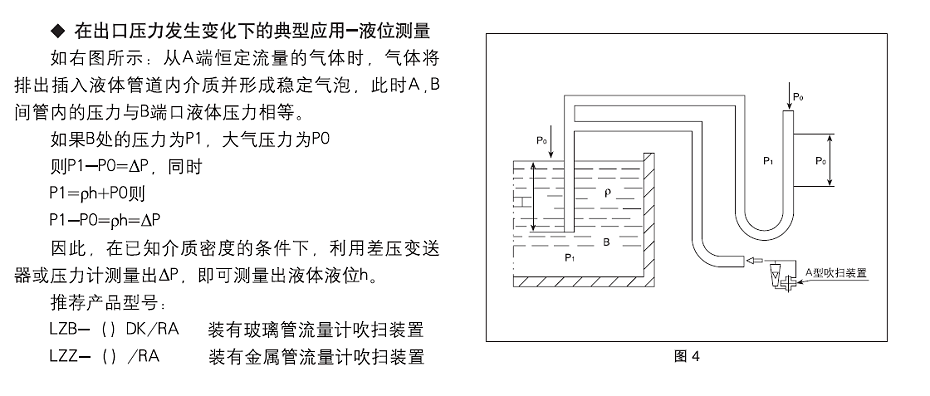

该产品是采用金属管浮子或玻璃转子流量计与恒流阀配合,构成流量吹扫装置,实现流量测量并确保流量恒定 输出。由于浮子流量计安全可靠,测量精确稳定的特点,因此,该系列吹气装置对于入口或出口压力变化时,能够确保流量恒定输出,可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液 位测量等过程控制中。该系列产品的设计结构完全满足工业控制的要求,安装适用条件完全符合仪表测量技术的要求。
全国热线

400-839-1983


产品介绍
贝特-智能仪表一体化直供厂家


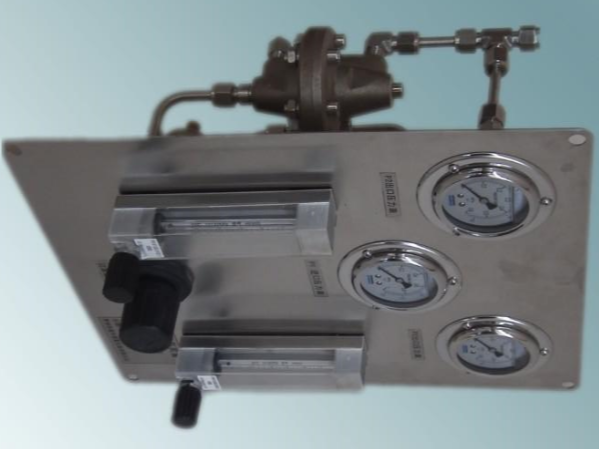

金属管转子流量计

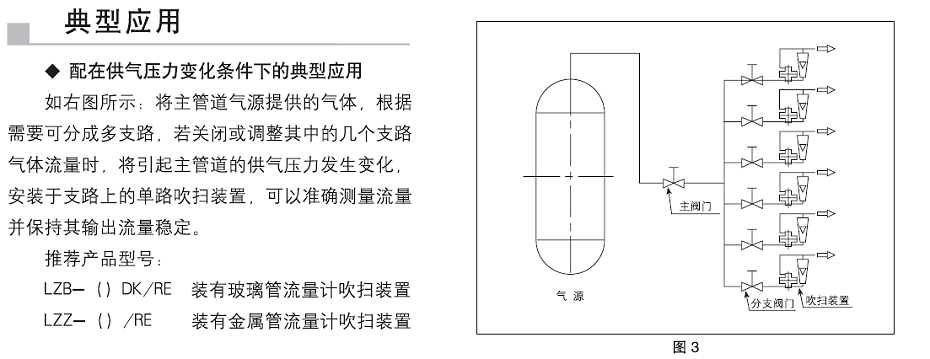

  配在供气压力变化条件下的典型应用 如右图所示:将主管道气源提供的气体,根据需要可分成多支路,若关闭或调整其中的几个支踏 气体流量时,将引起主管道的供气压力发生变化, 安装于支踏上的单路吹扫装置,可以准确测量流量
 请选择适合的位置安装流量吹扫装置,以确保流量计吹扫装置调试,清洗,拆卸方便。  安装时,确保介质的流向与流量吹扫装置要求的方向相同,要把微调针阀全部关闭。 投运前请将管道排空,吹扫干净,以免产生冲击作用,应缓慢打开阀门调整到工作压力,通过调整阀门 的开度改变流量,防止浮子被冲击,从而损坏测量部件。
introduction




产品特点

贝特-智能仪表一体化直供厂家
  • 全金属结构设计 / metal structure design 坚固的全金属结构设计,适合各行业气体和液体的测量。
  • 表壳结构设计 / Case structure design

    可以测量过程压力低于6.4MPa

    流量,压力(可选)现场指示

  • 锥形测量管 / Conical measuring tube 单表安装,面板安装,柜式安装(可选),测量范围更广,测量线性更好。
  • 连接方式多样 / connection methods 可提供法兰、卡箍、螺纹等多种过程连接方式,适合大部分工厂应用需求。
  • 测量部分材料可选 / Material optional 不锈钢、钛、哈氏合金、PTFE、FEP等材料。单路,双路,多路形式(可选)
  • 磁耦合系统 / Magnetic coupling system采用本公司LZ系列浮子流量计
    流量,压力(可选)现场指示


技术参数
贝特-智能仪表一体化直供厂家      表1

仪表型号

LZB 配用

玻璃管浮子流量计

LZZ 配用

金属管浮子流量计

测量范围

(100%)





水: 20℃

3-1001/h

25-4Ol/h

空气

O.1MPa.20℃

50-3400I/h

0.7-80m3/h

量程比

10.1

10.1

准确度等级

4

1.5

流量刻度

实际流量刻度

实际流量刻度

介质压力

1.0MPa

6 .4MPa

(特殊要求可增加)

介质温度

-20℃ -100℃

-20℃-200℃

环境温度

20℃-60℃

20'C-60℃

介质材质

304 316

304  316

外壳

塑料 PVC

铸钮,环氧树脂喷涂

过程连接





卡套

φ6mmφ8mmφ10mm

φ6πrnφ8mmφ10mm

螺纹

1/4W〃 NPT

1/2〃NPT

1/4W〃NPT

1/2〃NPT

法兰

1/2〃ANSI 1501b

DIN2501 .HG .GB

1/2〃ANSI 150Ib

DIN2501.HG.GB

特殊

根据用户要求

根据用户要求

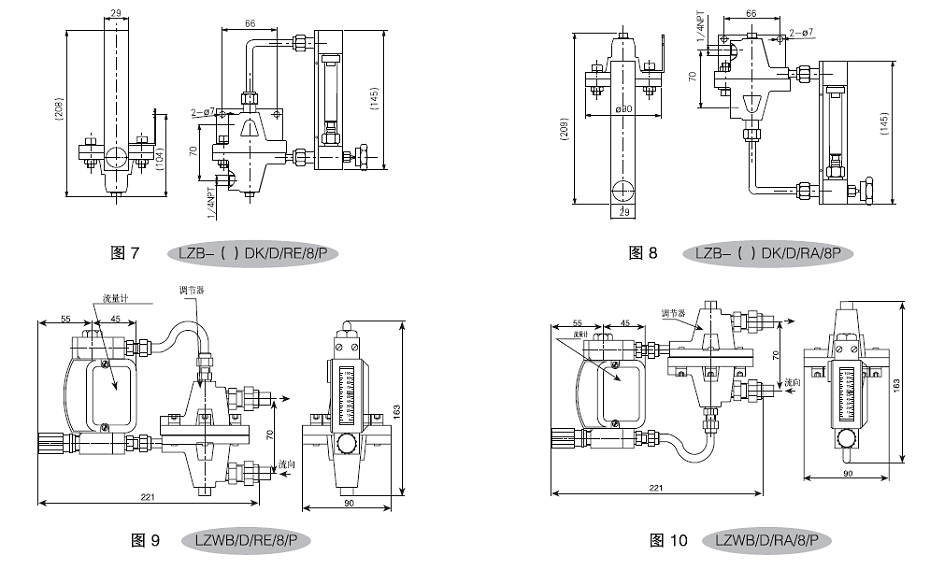

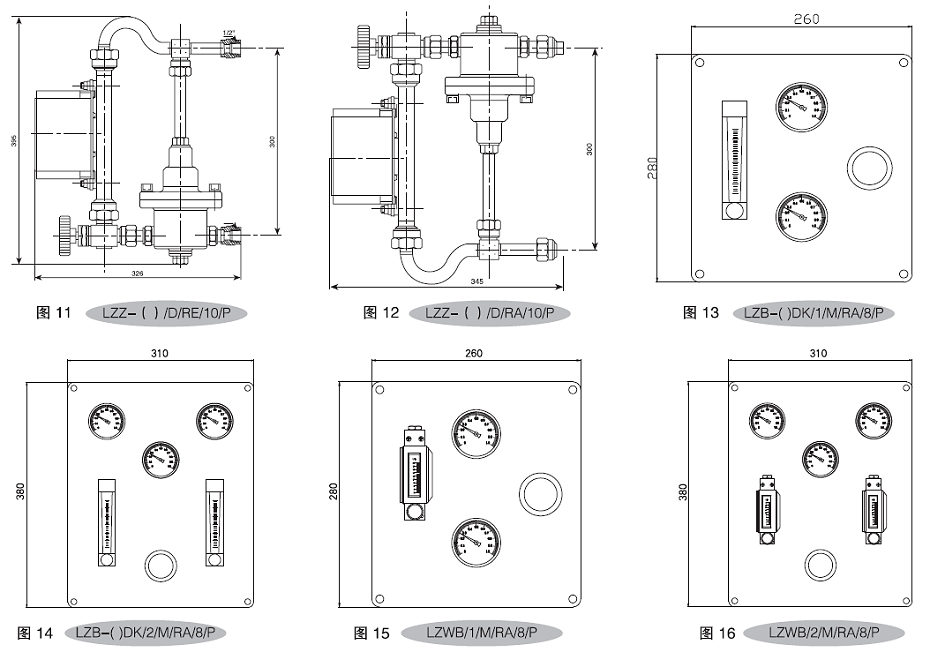

外形尺寸

贝特-智能仪表一体化直供厂家

微信图片_20190912124552

微信图片_20190912124616



流量表



标校条件:: 20.C       空气: 20'C   O.1013MPa(abs).   实际介质量程将根据条件进行计算转换.



                                配用玻璃管浮于流量计             表2



锥曹号

阀门芯轴直径 (mm)

I/ h(100%)

空气1(100%)

压力损失 (kPa)

OF005

1.0



50

1.2

OF010

1.0

3

100

1.4

OF015

1.0

5

150

L5

OF040

2.5

10

400

1.8

OF080

2.5

25

800

3.5

OF125

2.5

40

1250

6.5

OF200

2.5

60

20

13.0

OF300

2.5

80

2500

23.5

OF340

4.5

100

3400

40.0


配用金属管浮于流量计        表3



口径

锥管号

I/ h(100%)

空气/h(10Q96)

E力损失 (kPa)









15

OF15.1

25

0.7

1.5

OF15.2

40

1.0

1.5

OF15.3

60

1.5

1.5

OF15.4

100

2.2

1.5

OF15.5

160

3.6

1.5

OF15.6

250

5.5

3.0

OF15.7

400

10

3.0

OF15.8

630

14

3.5







25

OF25.0

630

14

1.5

OF25.1

1000

22

1.5

OF25.2

1600

35

1.5

OF25.3

2500

50

3.0

OF25.4

4000

80

3.5


配用微小流量金属曹浮于流量计流量表同表 1



.配用的RE和RA恒流阀                    表 4



恒流阀型号

RE

RA

应用条件

恒定入口压力变化 P1

恒定出E力变P2

介质状态

液体或气体

液体或气体

介质温度





标准

80℃

O℃

特殊

150℃

150℃

介质压力





标准

1.0MPa

1.0MPa

特殊

6.4MPa (根据需要可增加)

6.4MPa (根据需要可增加)

可控压力范围

0.02-0.5MPa



压差

0.02-0.045MPa



控制精度

4.0% (选用玻璃管浮子流量计)

4.0%(  选用玻璃管浮子流量计)



1.5% (选用金属曹浮子流量计)

1.5%(选用金属管浮子流量计)

最小工作压力

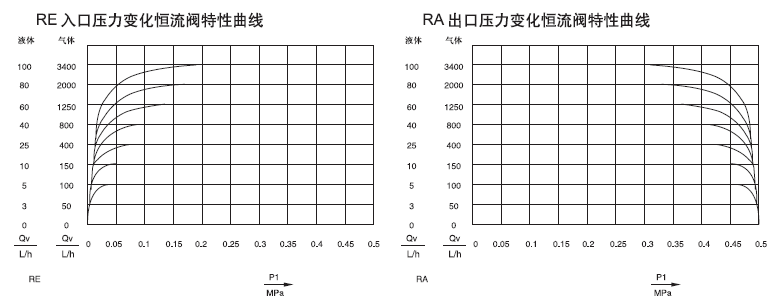

O.005MPa  (见曲线表}

0.005MPa (见曲线表)

最小工作压力下压差

0.002-0.004M (时见曲线表)

0.003-0.005MP4见曲线表 1

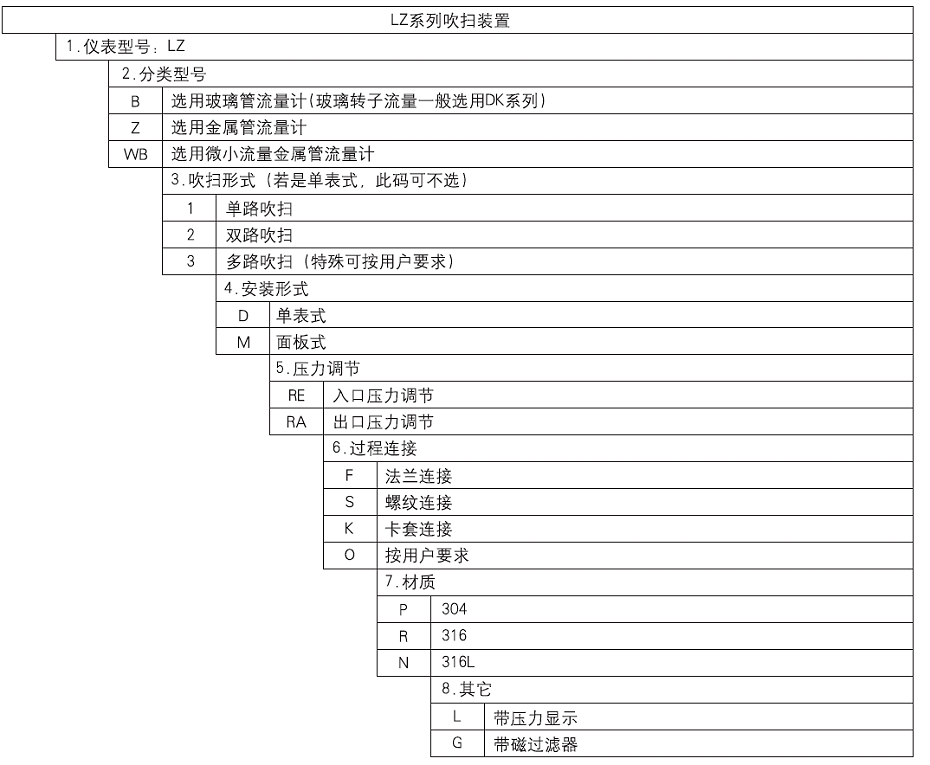

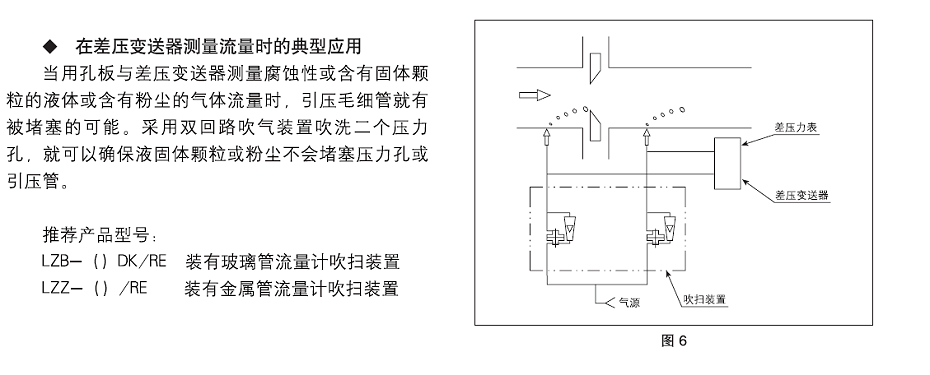

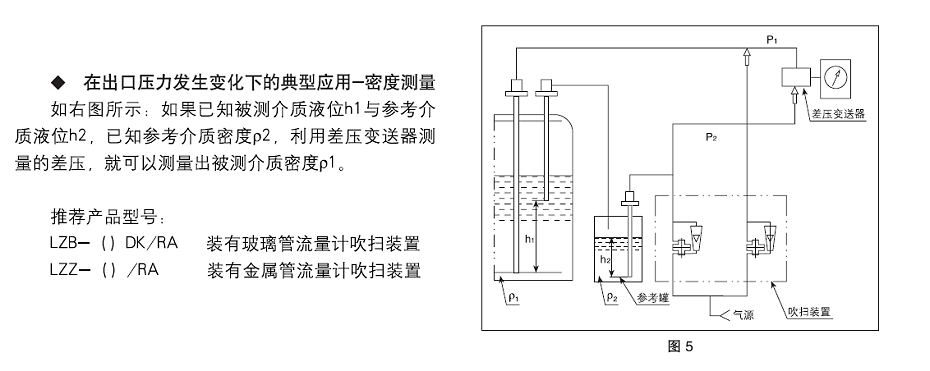

微信图片_20190906121013

微信图片_20190912125327


微信截图_20190912125421



微信截图_20190912125508


微信截图_20190912125539

安装注意事项

请选择适合的位置安装流量吹扫装置,以确保流量计吹扫装置调试,清洗,拆卸方便。 由于吹扫装置浮子流量计上安装碰捐合传递系统,因此要确保其它工作设备产生的干扰碰场不影响流量计的测量结果。 安装时,要确保流量吹扫装置稳定,应在适当的位置加固定支架。 安装尺寸,不能超过给定尺寸太多或太少,以避免拉伸和压缩力作用在吹扫装置上。 当液体介质内含有铁磁微粒时,一定要在仪表前将碰性颗粒过露掉。 一定要确保介质的流向与流量吹扫装置要求的方向相同,在安装仪表时,要把微调针阀全部关闭。 投运前请将管道排空,吹扫干净,以免产生冲击作用,应缓慢打开阀门调整到工作压力,应通过调整阀门 的开度改变流量,防止浮子被冲击,从而损坏测量部件。


微信截图_20190912130017
