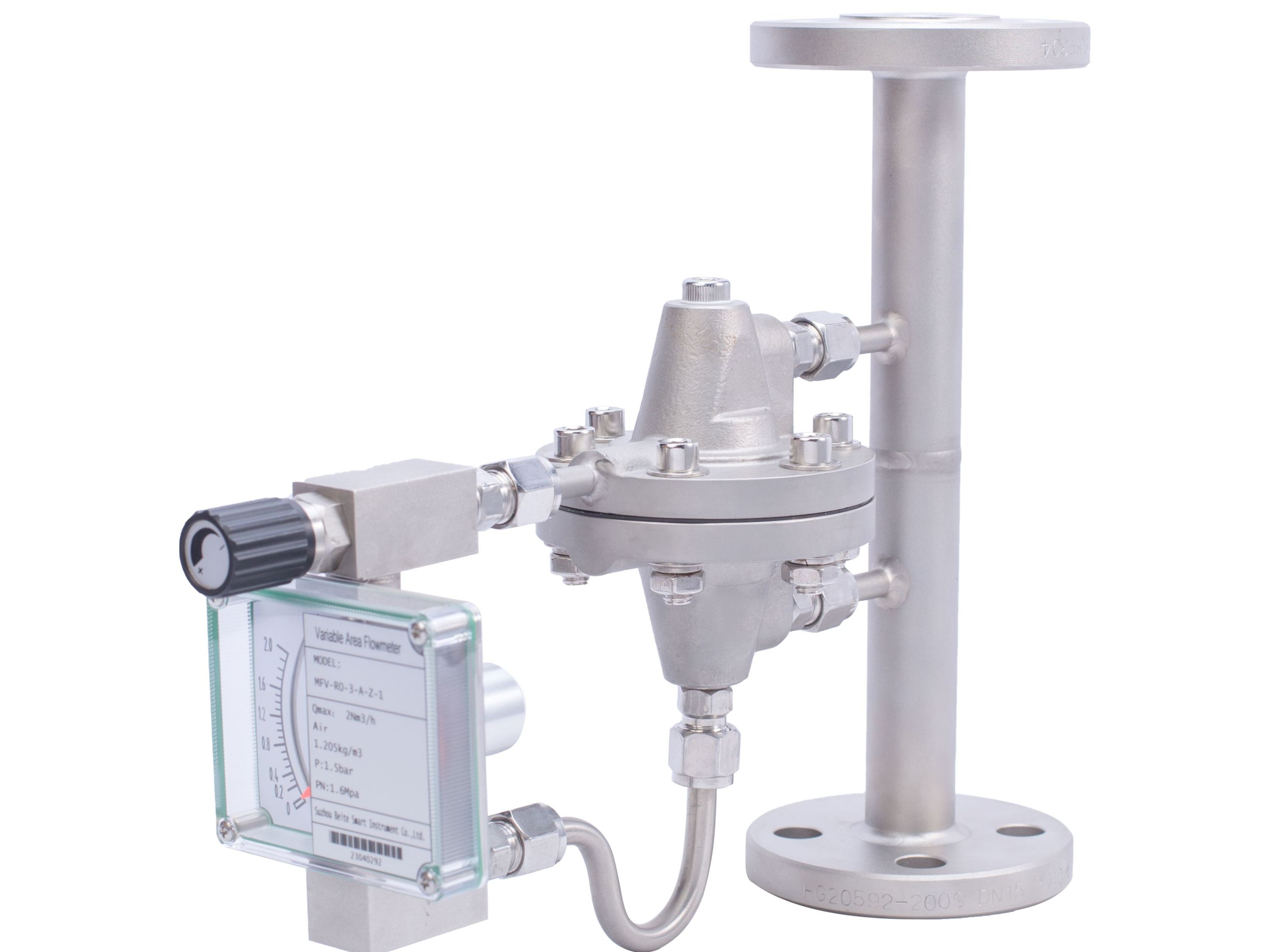

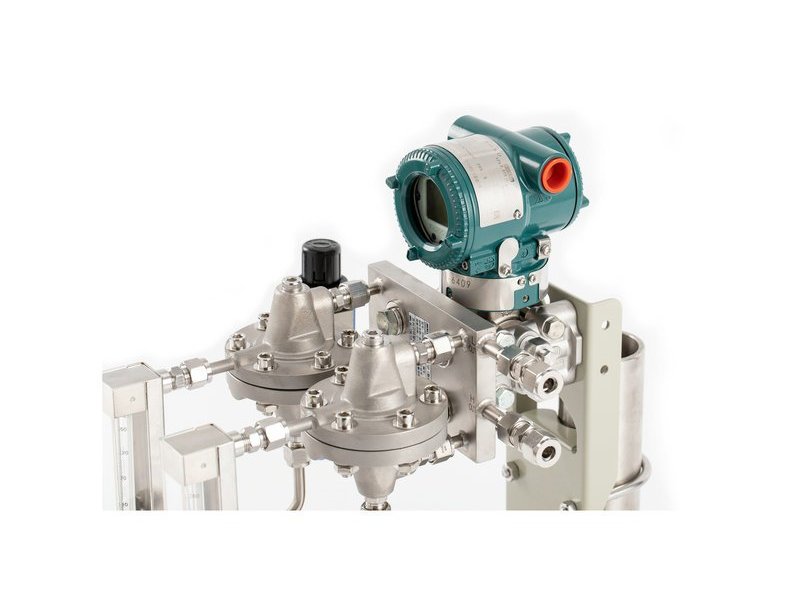

鼓泡液位计(吹气式液位计)

一、产品应用

鼓泡式液位计(吹气式液位计)能测量清洁液体的液位外,更适合于有腐蚀性的腐蚀性液体、粘度较大的液体、易结晶液体、高温液体、含有固体颗粒液体的液位以及一些流化床料位、聚合反应料位的测量。特别适合于化纤、化工等行业。

二、原理

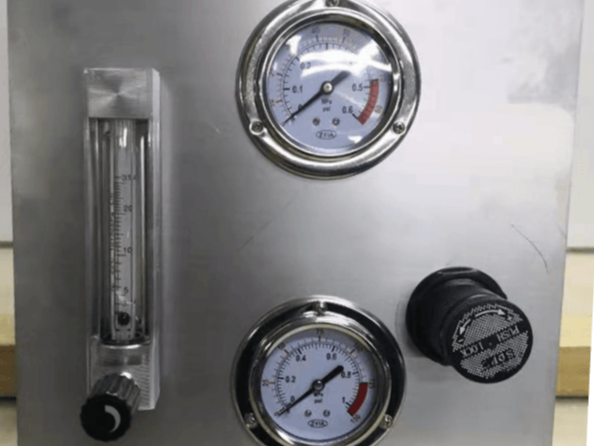

吹气式液位测量的原理为:在敞口容器中插入一根吹气管,作为气源的空气或者惰性气体(如氮气)经过滤器过滤,可调减压器(其作用是将供气压力减至某一恒定值,恒定压力的大小根据被测液位高度而定)减压,保证吹气入口压力恒定。洁净的空气再经浮子流量计和恒流阀和吹气管路吹入被测液体中,吹气流量由浮子流量计指示,流量大小由浮子流量计上的流量调节阀设定,恒定流量的气体从插入液体的吹气管下端口逸出,鼓泡并通过液体排入大气。当吹气管下端有微量气泡(约为25~160L/H)排出时(因气泡微量且气体流速较低,可忽略空气在吹气管中的沿程损失,这样吹气管内的气压几乎与液位静压相等),因此由差压变送器指示的压力值即可反映出液位高度。

三、特点

由吹气装置组成的液位测量系统没有可动部件,除吹气管外,其它测量元件不与被测介质接触。

单表安装、面板安装,可选单路、双路或多路结构。

结构紧凑、坚固,可将测量所需主要零部件集成在一块面板上,便于安装和维修。

全机械结构,密封性好,故障率低,维护量较小。

四、吹气式液位计调试步骤

1)吹气装置、差压(压力)变送器和吹气管现场安装完成后,应确保整个吹气系统的气密性。吹气系统的泄漏将给测量结果带来较大的误差。

2)用户首先接通差压(压力)变送器电源,观察差压(压力)变送器示值是否为零,如不为零,调整差压(压力)变送器的零点。

3)打开吹气装置面板上的气源入口和出口截止阀,在吹气管末端通大气情况下,调节减压阀输出压力为0.2-0.4 MPa和吹气流量为30 L/H,观察差压(压力)变送器的示值是否为零。

4)将吹气管插入被测介质,待吹气管末端连续、稳定地吹出气泡时,观察差压(压力)变送器的示值与液位高度的对应关系是否一致和输出是否稳定,吹气量是否合适,如差压(压力)变送器示值与液位高度变化的对应关系正常,即可投入运行。

五、吹气式液位计仪表参数设置

1)气源压力:0.4-0.8 MPa

2)减压阀输出压力:0.2-0.4 MPa

3)推荐吹气流量:20~160 L/H(根据现场工况选择合适的流量)
